Описание

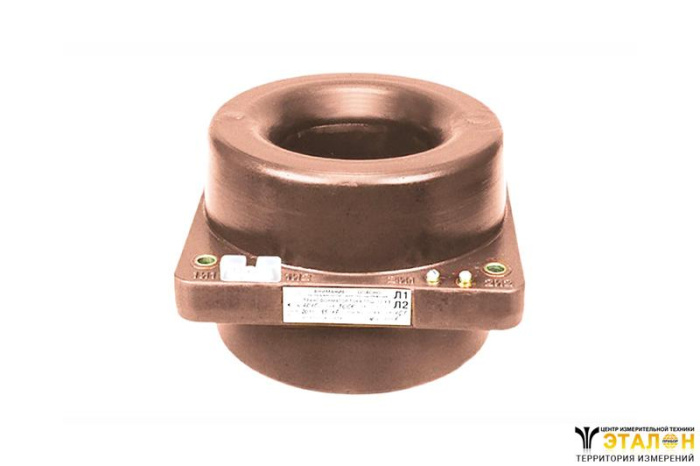

Трансформаторы тока ТЛШ-10 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.

Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Конструция ТЛШ-10

Трансформаторы изготовлены в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150 для работы в следующих условиях:

- температура окружающего воздуха - от минус 45°С до плюс 55°С для исполнения "У3" и от минус 10°С до плюс 60°С для исполнения "Т3";
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Обязательно соединение шины с контактом экрана трансформатора, имеющим маркировку Ш!

Технические характеристики
Наименование параметра	Номинальный первичный ток, А
	1000	1500		2000	3000		4000	5000
	Норма
Номинальное напряжение , кВ	10 или 11
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50 или 60
Номинальный вторичный ток, А	1; 5
Число вторичных обмоток, шт.	2, 3 или 4						2
Номинальный класс точности вторичной обмотки: - для измерений - для защиты	0,2; 0,2S; 0,5; 0,5S
	10Р*						5Р; 10Р
Номинальная нагрузка вторичной обмотки при cos j=0,8, В•А : - для измерений: в классе 0,2; 0,2S в классе 0,5; 0,5S	-
	20						15
	20 или 30
- для защиты: в классе 5Р в классе 10Р	** 30				20 30
Номинальная предельная кратность обмоток для защиты, не менее:	-
в классе 5Р	**					**	10	10
в классе 10Р	8	11	10,5			15	18
Трехсекундный ток термической стойкости, кА	31,5						140	175
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более в классе точности 0,5 в классе точности 0,2; 0,5S в классе точности 0,2S	11;14 4;5 4;5		16 16 6			19	14
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного	42 75

Примечание:

* в соответствии с заказом могут поставляться класса точности 5Р.

Габаритные размеры
трансформатора	Номинальный первичный ток, А	Размеры, мм										Масса, кг, max	Рис.
трансформатора	Номинальный первичный ток, А	A	B	C	D	E	F	H	K	L	M	Масса, кг, max	Рис.
ТЛШ-10 ТЛШ-10-2*	1000, 1500, 2000, 3000	280	230	290	262	25	39	204	38	102	130	26	1
ТЛШ-10 ТЛШ-10-2*	4000, 5000	320	270	330	310	30	80	210	38	130	150	30	1
ТЛШ-10-1 ТЛШ-10-2*	1000, 1500, 2000, 3000	280	230	290	262	25	39	235	70	102	130	30	2
ТЛШ-10-2* ТЛШ-10-5	1000-3000	280	230	290	262	25	39	296	130	102	130	39	3

Примечание:

* ТЛШ-10-2 поставляются с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.
