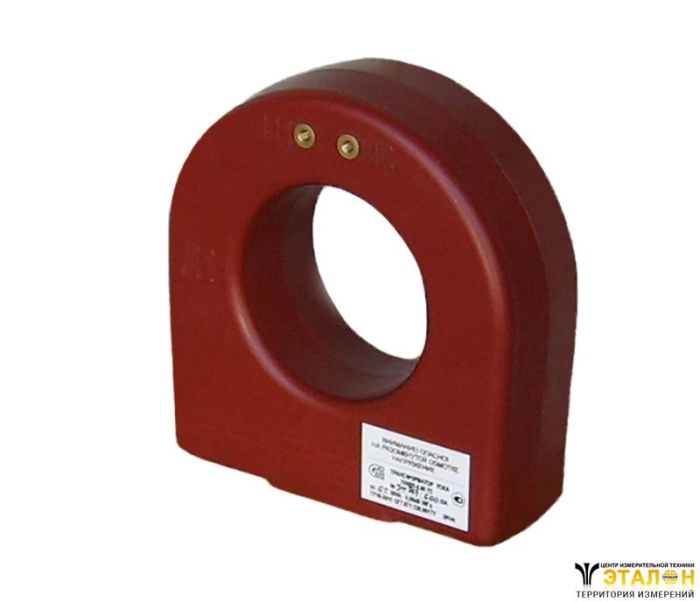

Трансформаторы тока ТНШЛ-0,66
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Трансформаторы тока ТНШЛ-0,66 предназначены для встраивания в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно.
Конструкция ТНШЛ-0,66
Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформаторы на токи 600-2000 А поставляются в корпусах из трудногорючих самозатухающих пластмасс.
Трансформаторы изготавливаются в исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150 для работы в следующих условиях:
- - высота над уровнем моря не более 1000 м;
- - температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 50°С для исполнения "Т2";
- - окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию;
- - рабочее положение изделий: на токи 600-5000 А - любое, на токи 8000-10000 А - вертикальное.
Трансформаторы ТНШЛ с литой изоляцией комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
| Название параметра | Норма |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,8 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | 150, 200, 300, 400, 500 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка с коэффициентом мощности cos j = 1, ВА с коэффициентом мощности cos j = 0,8 при номинальном первичном токе, А: | 1; 1,25; 2,5* 3; 5*; 3; 5; 10* 3; 5; 10; 15; 20* |
| Класс точности для номинального первичного тока, А: 150 200 300 400, 500 | 0,5; 1; 0,5; 1; 10Р 0,5S; 0,5; 1; 10P 0,2S; 0,5S; 0,5; 1; 10P |
| Трехсекундный ток термической стойкости не менее: 150–500 А (кратность) | 25 |
| Номинальная предельная кратность при номинальном первичном токе, А:** 200, 300 400; 500 | 4 8 |
Примечание:
- * Значение нагрузки уточняется в заказе.
- ** При наибольшей номинальной вторичной нагрузке.
| Название параметра | Норма |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,8 |
| Номинальная частота, Гц | 50 или 60 |
| Номинальный первичный ток, А | 600; 800; 1000; 1500; 2000; 3000; 4000; 5000; 8000; 10 000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка с коэффициентом мощности cos j = 0,8 В•А | 20 |
| Класс точности для номинального первичного тока, А: 600–2000 3000–5000 8000, 10 000 | 0,5S; 0,5; 10Р 0,2S; 0,5S; 0,5; 10Р 3; 10Р |
| Трехсекундный ток термической стойкости не менее: 600–2000 А (кратность) 3000 – 10 000 А, (кА) | 25 75 |
| Номинальная предельная кратность, А:** 600 800 1000 1500–3000 4000–5000 8000–10 000 | 6 7 10 11 12 2 |
Примечание. Испытательное одноминутное напряжение промышленной частоты вторичной обмотки - 3 кВ для исполнения "У2" и 3,3 кВ для "Т2".
| Номинальный первичный ток, А | Рис. | Размеры, мм | Масса, кг | ||||
| H | B | L | L1 | ||||
| 3000–5000 | 3 | 320 | 86 | 318 | 180 | 9,8 | |
| 8000–10000 | 5 | 432 | 134 | 422 | 340 | 31 | |
| 600-200 | 2 | - | 4,0 | ||||
| 4 | - | 5,3 | |||||
