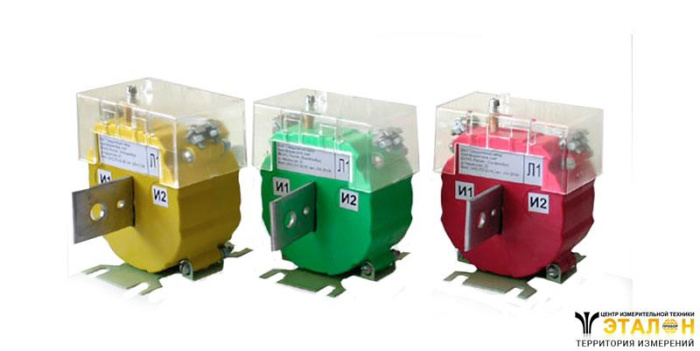

Трансформаторы тока ТШП-0,66
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Трансформаторы тока ТШП-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Испытательное одноминутное напряжение промышленной частоты - 3 кВ.
Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения. Корпус трансформаторов выполнен из самозатухающих трудногорючих материалов.
Конструкция ТШП-0,66
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150, предназначены для работы в следующих условиях:
- - высота над уровнем моря не более 1000 м;
- - температура окружающей среды:
- при эксплуатации - от минус 45°С до плюс 50°С;
- при транспортировании и хранении - от минус 50°С до плюс 50°С.
- - окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- - рабочее положение - любое.
Первичная шина трансформаторов ТОП-0,66 и ТШП-0,66 медная, покрытая оловом. Трансформаторы ТШП-0,66 могут комплектоваться медными шинами, покрытыми оловом.
Гарантийный срок эксплуатации - 8 (восемь) лет со дня ввода трансформатора в эксплуатацию, но не более 8,5 лет с момента отгрузки с завода-изготовителя.
Гарантия распространяется на трансформаторы, выпущенные после 1 января 2005 года. Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
| Номинальный первичный ток, А | Номинальный вторичный ток, А | Номинальная вторичная нагрузка с коэффициентом мощности cos = 0,8, ВА | Класс точности | Рис. |
| 1; 5; 10; 15; 20; 30; 40; 50 | 1; 5 | 3 | 0,2; 0,5; 1 | 1 |
| 5 | 0,2S; 0,5S; 0,5; 1 | |||
| 75; 80; 100; 150; 200 | 3 | 0,2 | ||
| 5 | 0,2S; 0,5S; 0,5; 1 | |||
| 10 | 1 | |||
| 200 | 5 | 5 | 0,5 | 2 |
| 300;400 | 1;5 | 5 | 0,2S; 0,5S; 0,2; 0,5; 1 | 2 |
| 10 | 1 | 2 | ||
| 10 | 0,5 | 3 | ||
| 500; 600; 750; 800 | 5; 10 | 0,2S; 0,5S; 0,2; 0,5; 1 | 3 | |
| 600; 750; 800 | 15 | 0,2S; 0,5S | ||
| 800 | 20 | |||
| 750; 800 | 15; 20; 25 | 0,5 | ||
| 1000; 1200 | 1;5 | 3 | 0,2; 0,5S | 5 |
| 1000; 1200 | 5; 10 | 0,5; 1 | ||
| 1500; 2000 | 5; 10 | 0,2S; 0,5S; 0,5; 1 | ||
| 2000 | 15 | 0,2S; 0,5S; 0,5; 1 |
| Номинальный первичный ток, А | Коэффициент безопасности приборов ТОП-0,66 при номинальной вторичной нагрузке, В•А | ||
| 3 | 5 | 10 | |
| 1–150 | 6 | 3*; 5 | 2,5 |
| 200 | 3*; 5,5 | 3 | |
Примечание: *) для классов точности 0,2S и 0,5S
| Номинальный первичный ток , А | Коэффициент безопасности приборов при номинальной вторичной нагрузке, В•А | |||||
| 3 | 5 | 10 | 15 | 20 | 25 | |
| 200 | - | 5 | - | - | - | |
| 300 | - | 2*; 5 | 2,5;7**; | - | - | - |
| 400 | 2*; 5,5 | 3; 8** | ||||
| 500 | 3*; 6 | 2*; 5 | ||||
| 600 | 4*; 7,5 | 2* | ||||
| 750 | 4*; 11 | 3*; 6 | 6 | 5 | ||
| 800 | ||||||
| 1000, 1200 | 7 | 3*; 4 | 3*; 6 | - | ||
| 1500 | 3*; 5 | |||||
| 2000 | 3*; 7 | |||||
Примечание:
- для классов точности 0,2S и 0,5S;
- для класса точности 0,5.
| Тип трансформатора | Номинальный первичный ток, А | Рис. | Размеры, мм | Размеры шин, мм | Масса, кг, max | ||||||||||||
| C | C1 | B | B1 | H | H1 | M | d | K | S | D | L | L1 | без шины | с шиной | |||
| ТОП-0,66 | 1–200 | 1 | 81 | 86 | 46 | 53 | 107 | 43 | 65 | - | 30 | 3 | 9 | - | - | - | 0,75 |
| ТШП-0,66
| 200; 300;400 | 2 | 76 | 83 | 40 | 47 | 103 | 21
| 6
| 11
| 127
| -
| 0,6
| 0,8
| |||
| 300–800
| 3
| 105
| 108
| 44
| 51
| 131
| 54
| 58
| 28
| 50
| 8
| 152
| - | 0,75
| 1,3
| ||
| 1000; 1200 | 4 | 99 | 106 | 35 | 41 | 188 | 82 | - | 80 | 6 | 14 | 182 | 40 | 0,9 | 2,2 | ||
| 1500; 2000 | 100 | 60 | 0,9
| 2,5
| |||||||||||||
| Тип трансформатора | Номинальный первичный ток, А | Масса, кг max | |
| без шины | с шиной | ||
| ТОП-0,66 | 1–200 | - | 0,75 |
| ТШП-0,66 | 300;400 | 0,6 | 0,8 |
| 300–800 | 0,75 | 1,3 | |
| 1000; 1200 | 0,9 | 1,7 | |
| 1500; 2000 | 1,9 | ||
