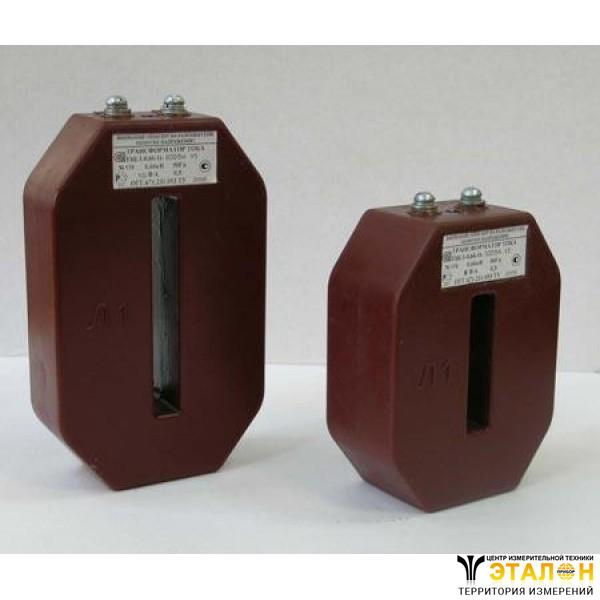

Трансформатор тока ТШЛ-0,66-II (ТШЛ-0,66-2, ТШЛ-0,66-11, ТШЛ0,66II, ТШЛ 0,66 II, ТШЛ0,66-II, ТШЛ0,66 II, ТШЛ-0,66II, ТШЛ 0,66II)
Трансформатор тока ТШЛ-0,66-IIпредназначен для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50Гц с номинальным напряжением до 0,66кВ включительно.
Технические характеристики приборов трансформаторы тока ТШЛ-0,66-II:
Класс точности - 0,5; 0,5S, 0,2; 0,2S;
Количество обмоток - 1;
Номинальный первичный ток прибора трансформатор тока ТШЛ-0,66-II - 300А, 400А, 600А, 800А, 1000А, 1500А, 2000А, 2500А;
Наибольший рабочий первичный ток - 320А, 400А, 630А, 800А, 1000А, 1600А, 2000А, 2500А;
Номинальный вторичный ток прибора трансформатор тока ТШЛ-0,66-II - 1А, 5А;
Номинальная вторичная нагрузка:
- при cosφ=1 - 1В·А-2,5В·А;
- при cosφ=0,8 - 3В·А-5В·А, 3В·А-10В·А;
Коэффициент безопасности обмотки для измерений прибора трансформатор тока ТШЛ-0,66-II:
- в классе точности 0,5 - 10;
- в классе точности 0,2S, 0,5S - 5;
Расчетные значения сопротивлений прибора трансформатор тока ТШЛ-0,66-II, приведенные к температуре 20ºС, указаны в таблице 1;
Таблица 1 Расчетные значения сопротивлений прибора трансформатор тока ТШЛ-0,66-II, приведенные к температуре 20ºС
Номинальный первичный ток | Сопротивление вторичных обмоток постоянному току при классе точности |
0,2S, 0,5S | 0,5 |
300А | 0,079 Ом | 0,8 Ом |
400А | 0,109 Ом | 0,108 Ом |
600А | 0,179 Ом | 0,168 Ом |
800А | 0,209 Ом | 0,189 Ом |
1000А | 0,209 Ом | 0,253 Ом |
1500А | 0,339 Ом | 0,332 Ом |
2000А | 0,479 Ом | 0,463 Ом |
2500А | 0,629 Ом | 0,603 Ом |
Габариты и масса прибора трансформатор тока ТШЛ-0,66-II приведены на рисунке 1 и в таблице 2;
Таблица 2 Габариты и масса прибора трансформатор тока ТШЛ-0,66-II
Номинальный первичный ток | Размеры |
H | h | L | B | C | F |
300А, 400А, 600А | 150мм | 135мм | 102мм | 51мм | 64мм | 71мм |
800А, 1000А, 1500А, 2000А, 2500А | 190мм | 175мм | 109мм | 44мм | 104мм | 60мм |
Масса - 1,73кг (до 600А), 1,76кг (800А-2500А);
Рисунок 1 Габариты прибора трансформатор тока ТШЛ-0,66-II
Корпус прибора трансформатор тока ТШЛ-0,66-II выполнен из самозатухающих трудногорючих материалов;
Трансформаторы изготавливаются в исполнении "У", предназначены для работы в следующих условиях:
- высота над уровнем моря - не более 1000м;
- температура окружающей среды:
- при эксплуатации - от -45°С до +70°С;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое;
Прибор трансформатор тока ТШЛ-0,66-II имеет литую изоляцию из эпоксидного компаунда класса гревостойкости «В» и класса воспламеняемости ПГ1;
Приборы сейсмостойкие при воздействии землетрасений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
Прибор трансформатор тока ТШЛ-0,66-II предназначен для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
Гарантийный срок эксплуатации - 8 лет со дня ввода трансформатора в эксплуатацию, но не более 8,5 лет с момента отгрузки с завода-изготовителя;
Гарантия распространяется на приборы трансформатор тока ТШЛ-0,66-II, выпущенные после 1 января 2005 года;
Срок службы - 30 лет;
Приборы трансформатор тока ТШЛ-0,66-II комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов;
В трансформаторах допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка прибора трансформатор тока ТШЛ-0,66-II для обмоток класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока с вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТШЛ-0,66-IIтребованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
