Трансформатор тока ТШЛ-0,66-III-1 (ТШЛ-0,66-3-1, ТШЛ-0,66-111-1, ТШЛ0,66III1, ТШЛ 0,66 III 1, ТШЛ0,66-III-1, ТШЛ0,66 III-1, ТШЛ-0,66III-1, ТШЛ 0,66III-1)
Трансформатор тока ТШЛ-0,66-III-1предназначен для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50Гц или 60Гц с номинальным напряжением до 0,66кВ включительно.
Технические характеристики приборов трансформаторы тока ТШЛ-0,66-III-1:
Класс точности - 0,5; 0,5S, 0,2S, 1;
Количество обмоток - 1;
Номинальный первичный ток прибора трансформатор тока ТШЛ-0,66-III-1 - 100А, 150А, 200А, 250А, 300А, 400А, 500А, 600А;
Наибольшее напряжение - 0,8кВ;
Номинальный вторичный ток прибора трансформатор тока ТШЛ-0,66-III-1 - 1А, 5А;
Номинальный первичный ток, номинальный вторичный ток, номинальная вторичная нагрузка и класс точности прибора трансформатор тока ТШЛ-0,66-III-1 приведены в таблице 1;
Таблица 1 Номинальный первичный ток, номинальный вторичный ток, номинальная вторичная нагрузка и класс точности прибора трансформатор тока ТШЛ-0,66-III-1
Номинальный первичный ток, А | Номинальный вторичный ток, А | Номинальная вторичная нагрузка, В·А | Класс точности |
100А;150А | 1А; 5А | 1; 2; 2,5; 3 | 0,5; 0,5S |
200А; 250А | 1; 2; 2,5; 3; 5 | 0,5; 0,5S |
250А | 1; 2; 2,5; 3 | 0,2S |
300А | 1; 2; 2,5; 3; 5 | 0,5; 0,5S; 0,2S |
10 | 1 |
400А | 1; 2;2,5; 3; 5 | 0,5; 0,5S; 0,2S |
10 | 0,5 |
500А | 1; 2;2,5; 3; 5 | 0,5; 0,5S; 0,2S |
10; 15 | 0,5 |
600А | 5А | 1; 2;2,5; 3; 5; 10 | 0,5; 0,5S; 0,2S |
15; 20 | 0,5 |
Корпус прибора трансформатор тока ТШЛ-0,66-III-1 выполнен из самозатухающих трудногорючих материалов;
Трансформаторы изготавливаются в исполнении «УХЛ2» и «Т2», предназначены для работы в следующих условиях:
- высота над уровнем моря - не более 1000м;
- температура окружающей среды:
- при эксплуатации - от -60°С до +40°С («УХЛ2»), -10°С до +50°С («Т2»);
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое;
Гарантийный срок эксплуатации - 8 лет со дня ввода трансформатора в эксплуатацию, но не более 8,5 лет с момента отгрузки с завода-изготовителя;
Гарантия распространяется на приборы трансформатор тока ТШЛ-0,66-III-1, выпущенные после 1 января 2005 года;
Срок службы - 30 лет;
Приборы трансформатор тока ТШЛ-0,66-III-1 комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов;
В трансформаторах допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка прибора трансформатор тока ТШЛ-0,66-III-1 для обмоток класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока с вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

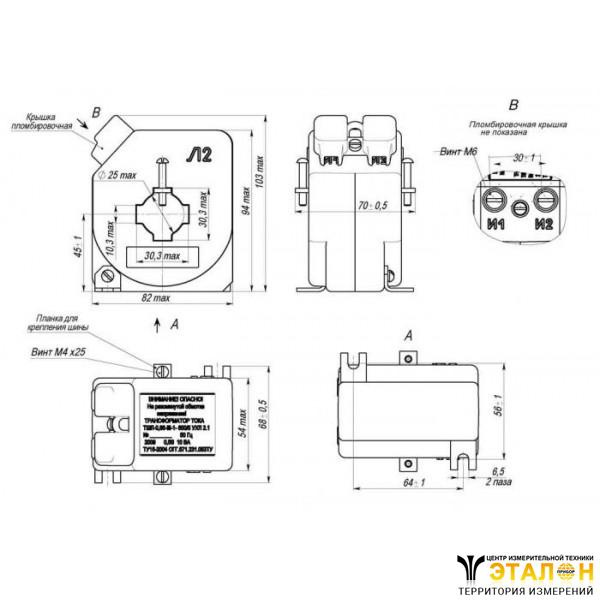

Рисунок 1 Габариты прибора трансформатор тока ТШЛ-0,66-III-1
Масса - 0,8кг;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТШЛ-0,66-III-1требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
