Трансформатор тока ТШЛ-10-1 (ТШЛ101, ТШЛ 10 1, ТШЛ-101, ТШЛ 101, ТШЛ10-1, ТШЛ10 1, ТШЛ-10-I)
Трансформатор тока ТШЛ-10-1предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электроустановках переменного тока частоты 50Гц.
Технические характеристики приборов трансформаторы тока ТШЛ-10-1:
Количество вторичных обмоток - 2;
Номинальное напряжение - 10кВ или 11кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТШЛ-10-1 - 12кВ;
Номинальная частота переменного тока - 50Гц;
Номинальный вторичный ток прибора трансформатор тока ТШЛ-10-1 - 5А;
Номинальный первичный ток - 1000А, 2000А, 3000А, 4000А;
Класс точности прибора трансформатор тока ТШЛ-10-1:
- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S;
- вторичной обмотки для защиты - 5P, 10P;
Номинальная вторичная нагрузка прибора трансформатор тока ТШЛ-10-1 при коэффициенте мощности:
- cos φ=1 - вторичной обмотки для измерений - 1В·А, 2В·А, 2,5В·А;
- cos φ=0,8 - вторичной обмотки для измерений - 3В·А, 5В·А, 10В·А, 15В·А, 20В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 3В·А, 5В·А, 10В·А, 15В·А, 20В·А, 25В·А, 30В·А;
Номинальный коэффициент безопасности приборов обмотки для измерений - 10-35;
Кратность трехсекундного тока термической стойкости прибора трансформатор тока ТШЛ-10-1 - 35;
Номинальная предельная кратность вторичной обмотки для защиты - не менее 25;
Вид вторичной обмотки и вторичная нагрузка прибора трансформатор тока ТШЛ-10-1 в классах точности приведены в таблице 1;
Таблица 1 Вид вторичной обмотки и вторичная нагрузка прибора трансформатор тока ТШЛ-10-1 в классах точности
Вид вторичной обмотки | Вторичная нагрузка в классе точности | |
1 | 3 | |
измерительная | 30В·А | 50В·А |
защитная | 60В·А | 75В·А |
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТШЛ-10-1 постоянному току приведены в таблице 2;
Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТШЛ-10-1 постоянному току
Номинальный первичный ток прибора трансформатор тока ТШЛ-10-1 | Номер вторичной обмотки | Сопротивление обмоток постоянному току |
1000А | №1 №2 | 0,21 Ом |
2000А | №1 №2 | 0,36 Ом |
3000А | №1 №2 | 0,54 Ом |
4000А | №1 №2 | 0,75 Ом |
5000А | №1 №2 | 0,99 Ом |
Прибор трансформатор тока ТШЛ-10-1 для дифференциальной защиты поставляется по специальному заказу;
Общий вид прибора показан на рисунке 1;

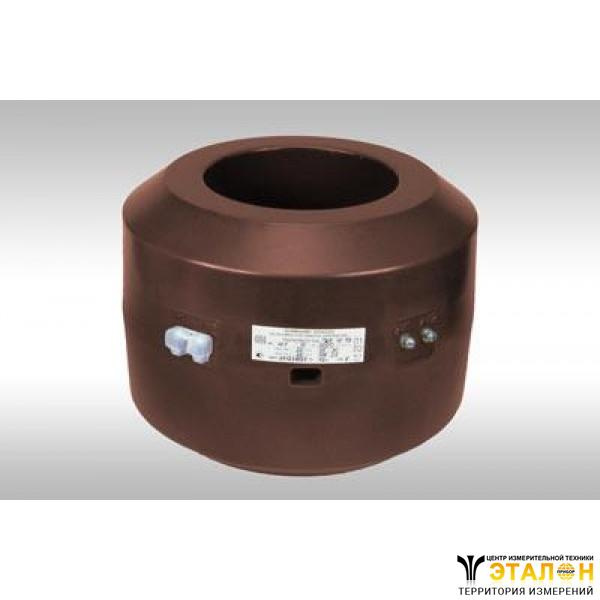

Рисунок 1 Общий вид прибора трансформатор тока ТШЛ-10-1
Габариты и масса прибора трансформатор тока ТШЛ-10-1 приведены в таблице 3;
Таблица 3 Габариты и масса прибора трансформатор тока ТШЛ-10-1
Размеры | Масса | |||||||
B | C | D | d | a | L | B1 | h | |
- | - | 350 | 175 | 181мм | 29мм | 18мм | 20мм | 52кг |
Трансформаторы изготавливаются в климатическом исполнении "УТ" и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды - от -50°C до +70°C;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое;
- приборы предназначены для эксплуатации в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах громозащиты;
- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы трансформатор тока ТШЛ-10-1 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТШЛ-10-1 класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов;
Обязательно соединение шины с контактом трансформатора, имеющим маркировку «Ш»!
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТШЛ-10-1требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
