Трансформатор тока ТШЛК-10-1 (ТШЛК101, ТШЛК 10 1, ТШЛК-101, ТШЛК 101, ТШЛК10-1, ТШЛК10 1, ТШЛК-10-I)

Трансформатор тока ТШЛК-10-1предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электроустановках переменного тока частоты 50Гц.

Технические характеристики приборов трансформаторы тока ТШЛК-10-1:

Количество вторичных обмоток - 2;

Номинальное напряжение - 10кВ или 11кВ;

Наибольшее рабочее напряжение прибора трансформатор тока ТШЛК-10-1 - 12кВ;

Номинальная частота переменного тока - 50Гц;

Номинальный вторичный ток прибора трансформатор тока ТШЛК-10-1 - 5А;

Номинальный первичный ток - 1000А, 2000А, 3000А, 4000А;

Класс точности прибора трансформатор тока ТШЛК-10-1:

- вторичной обмотки для измерений - 0,5; 0,5S, 0,2; 0,2S;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТШЛК-10-1 при коэффициенте мощности:

- cos φ=1 - вторичной обмотки для измерений - 1В·А, 2В·А, 2,5В·А;

- cos φ=0,8 - вторичной обмотки для измерений - 3В·А, 5В·А, 10В·А, 15В·А, 20В·А;

- cos φ=0,8 - вторичной обмотки для защиты - 3В·А, 5В·А, 10В·А, 15В·А, 20В·А, 25В·А, 30В·А;

Номинальный коэффициент безопасности приборов обмотки для измерений - 10-35;

Кратность трехсекундного тока термической стойкости прибора трансформатор тока ТШЛК-10-1 - 35;

Номинальная предельная кратность вторичной обмотки для защиты - не менее 25;

Вид вторичной обмотки и вторичная нагрузка прибора трансформатор тока ТШЛК-10-1 в классах точности приведены в таблице 1;

Таблица 1 Вид вторичной обмотки и вторичная нагрузка прибора трансформатор тока ТШЛК-10-1 в классах точности

Вид вторичной обмотки	Вторичная нагрузка в классе точности
Вид вторичной обмотки	1	3
измерительная	30В·А	50В·А
защитная	60В·А	75В·А

Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТШЛК-10-1 постоянному току приведены в таблице 2;

Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТШЛК-10-1 постоянному току

Номинальный первичный ток прибора трансформатор тока ТШЛК-10-1	Номер вторичной обмотки	Сопротивление обмоток постоянному току
1000А	№1 №2	0,21 Ом
2000А	№1 №2	0,36 Ом
3000А	№1 №2	0,54 Ом
4000А	№1 №2	0,75 Ом
5000А	№1 №2	0,99 Ом

Прибор трансформатор тока ТШЛК-10-1 для дифференциальной защиты поставляется по специальному заказу;

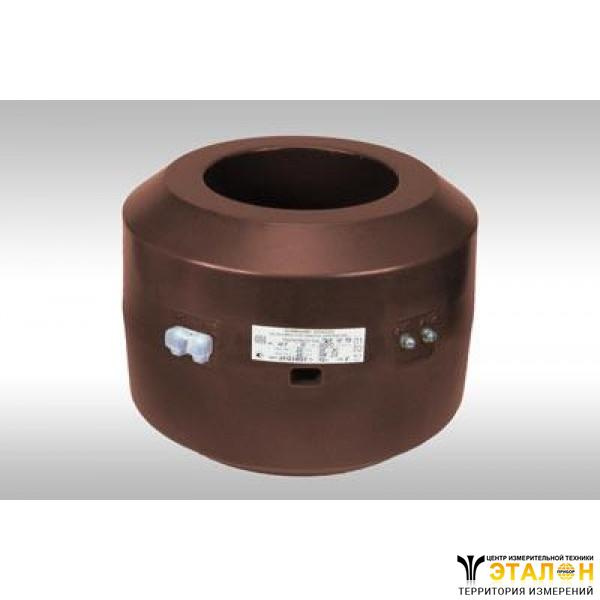

Общий вид прибора показан на рисунке 1;

Рисунок 1 Общий вид прибора трансформатор тока ТШЛК-10-1

Габариты и масса прибора трансформатор тока ТШЛК-10-1 приведены в таблице 3;

Таблица 3 Габариты и масса прибора трансформатор тока ТШЛК-10-1

Размеры								Масса
B	C	D	d	a	L	B1	h	Масса
-	-	350	175	181мм	29мм	18мм	20мм	52кг

Трансформаторы изготавливаются в климатическом исполнении "УТ" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды - от -50°C до +70°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - любое;

- приборы предназначены для эксплуатации в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах громозащиты;

- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТШЛК-10-1 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТШЛК-10-1 класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов;

Обязательно соединение шины с контактом трансформатора, имеющим маркировку «Ш»!

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТШЛК-10-1требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
