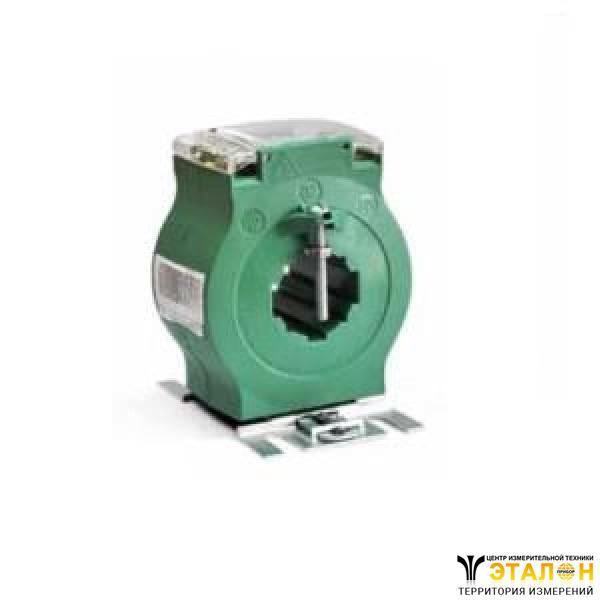

Трансформатор тока ТШП-0,66-I (ТШП-0,66-1, ТШП0,66I, ТШП 0,66 I, ТШП0,66-I, ТШП0,66 I, ТШП-0,66I, ТШП 0,66I)

Трансформатор тока ТШП-0,66-Iпредназначен для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50Гц или 60Гц с номинальным напряжением до 0,66кВ включительно.

Технические характеристики приборов трансформаторы тока ТШП-0,66-I:

Класс точности - 0,5; 0,5S, 0,2; 0,2S, 1, 3, 5;

Количество обмоток - 1;

Номинальный первичный ток прибора трансформатор тока ТШП-0,66-I - 75А-600А;

Номинальный вторичный ток - 1А, 5А;

Номинальный первичный ток, номинальная вторичная нагрузка и класс точности прибора трансформатор тока ТШП-0,66-I приведены в таблице 1;

Таблица 1 Номинальный первичный ток, номинальная вторичная нагрузка и класс точности прибора трансформатор тока ТШП-0,66-I

Номинальный первичный ток	Номинальная вторичная нагрузка вторичной обмотки при cosφ		Класс точности
Номинальный первичный ток	0,8 (нагрузка индуктивно-активная)	1	Класс точности
75А, 80А	3В·А, 5В·А	-	3, 5
100А	5В·А		0,5, 3
100А	3В·А		0,5S, 0,5, 1
150А, 200А	3В·А, 5В·А		0,5S, 0,5, 1
150А, 200А	10В·А		3
300А, 400А, 500А, 600А	3В·А, 5В·А, 10В·А		0,2S, 0,5S, 0,5
300А, 400А	15В·А		0,5, 1
500А	15В·А, 20В·А		0,5
600А	15В·А		0,5S, 0,5
600А	20В·А, 30В·А		0,5
75А, 80А	-	1В·А	0,5S, 0,5
75А, 80А		2В·А, 2,5В·А	0,5, 1
100А, 150А, 200А		1В·А, 2В·А, 2,5В·А	0,5S, 0,5
300А, 400А, 500А, 600А		1В·А, 2В·А, 2,5В·А	0,2S, 0,5S, 0,5

Номинальный первичный ток и наибольший рабочий первичный ток прибора трансформатор тока ТШП-0,66-I приведены в таблице 2;

Таблица 2 Номинальный первичный ток и наибольший рабочий первичный ток прибора трансформатор тока ТШП-0,66-I

Наименование параметра	Значение параметра
Номинальный первичный ток	1А	5А	10А	15А	20А	30А	40А	50А
Наибольший рабочий первичный ток	1А	5А	10А	16А	20А	32А	40А	50А
Номинальный первичный ток	75А	80А	100А	150А	200А	300А	400А	500А
Наибольший рабочий первичный ток	80А	80А	100А	160А	200А	320А	400А	500А
Номинальный первичный ток	600А	750А	800А	1000А	1200А	1500А	2000А
Наибольший рабочий первичный ток	630А	800А	800А	1000А	1250А	1600А	2000А

Значения коэффициентов безопасности прибора трансформатор тока ТШП-0,66-I в зависимости от номинального первичного тока, номинальной вторичной нагрузки и класса точности приведены в таблице 3;

Таблица 3 Значения коэффициентов безопасности прибора трансформатор тока ТШП-0,66-I в зависимости от номинального первичного тока, номинальной вторичной нагрузки и класса точности

Номи- нальный первичный ток	Номи- нальный вторичный ток	Класс точ- ности	Номинальный коэффициент безопасности при номинальной вторичной нагрузке
Номи- нальный первичный ток	Номи- нальный вторичный ток	Класс точ- ности	1В·А	2В·А	2,5В·А	3В·А	5В·А	10В·А	15В·А	20В·А	30В·А
300А	1А	0,2S	8	5	5	5	5	-	-	-	-
400А			8	-	-	-	-	3	-	-	-
500А			7	5	5	5	4	3	-	-	-
600А			7	5	5	5	5	3	3	-	-
75А, 80А		0,5S	5	-	-	-	-	-	-	-	-
100А			5	5	5	5	5	-	-	-	-
150А			10	5	5	5	5	-	-	-	-
200А			5	5	5	5	5	-	-	-	-
300А			8	5	5	5	5	3	-	-	-
400А			13	10	10	10	10	-	-	-	-
500А			14	12	10	10	10	-	-	-	-
600А			14	12	12	10	10	7	5	-	-
75А, 80А		0,5	5	5	5	-	-	-	-	-	-
100А			5	5	5	5	5	-	-	-	-
150А			14	10	10	10	6	-	-	-	-
200А			10	10	10	10	5	-	-	-	-
300А			15	12	10	10	10	5	-	-	-
400А			13	10	10	10	10	5	5	-	-
500А			14	12	10	10	8	5	5	5	-
600А			14	12	12	10	10	7	5	5	-
100А		1	10	10	10	10	-	-	-	-	-
150А			-	-	-	-	5	-	-	-	-
300А			-	-	--	-	-	-	5	-	-
75А, 80А, 100А		3	10	10	5	5	5	-	-	-	-
150А, 200А		3	-	-	-	-	-	5	-	-	-
300А	5А	0,2S	7	5	5	5	4	4	-	-	-
400А			8	6	6	5	5	-	-	-	-
500А, 600А			5	5	5	5	5	5	-	-	-
75А, 80А		0,5S	5	-	-	-	-	-	-	-	-
100А			5	5	3	3	-	-	-	-	-
150А			5	5	5	5	5	-	-	-	-
200А, 300А			7	5	5	5	5	3	-	-	-
400А			14	12	10	10	10	5	5	-	-
500А			15	15	10	10	10	10	-	-
600А			15	12	12	10	10	10	5	-	-
75А		0,5	4	-	-	-	-	-	-	-	-
80А			5	-	-	-	-	-	-	-	-
100А			5	5	3	3	5	-	-	-	-
150А			5	5	5	5	5	-	-	-	-
200А			10	10	10	10	5	3	-	-	-
300А			14	10	10	10	10	5	-	-	-
400А			14	12	10	10	10	5	5	-	-
500А			15	15	10	10	10	10	5	5	-
600А			15	13	13	10	10	10	5	5	5
75А		1	3	3	-	-	-	-	-	-	-
80А			5	5	5	-	-	-	-	-	-
150А			12	9	8	7	5	-	-	-	-
300А			-	-	-	-	-	5	-	-	-
80А, 100А		3	-	-	-	5	5	-	-	-	-
150А, 200А		3	-	-	-	-	-	5	-	-	-
75А		5	-	-	-	-	-	5	-	-	-

Расчетные значения сопротивления обмоток постоянному току для прибора трансформатор тока ТШП-0,66-I приведены в таблице 4

Таблица 4 Расчетные значения сопротивления обмоток постоянному току для прибора трансформатор тока ТШП-0,66-I

Номинальный первичный ток	Сопротивление вторичной обмотки (Ом) постоянному току при номинальном вторичном токе
	1А					5А
	для классов точности
	3	1	0,5	0,5S	0,2S	5	3	1	0,5	0,5S	0,2S
75А	0,14	0,20	0,20	0,20	-	0,014	-	-	-	-	-
80А	0,25	0,25	0,25	0,25	-	0,015	-	-	-	-	-
100А	0,33	0,33	0,27	0,27	-	-	0,019	-	0,027	0,024	-
150А	0,50	0,45	0,45	0,45	-	-	0,028	0,028	0,032	0,032	-
200А	1,10	1,10	1,10	0,62	-	-	-	-	0,040	0,040	0,040
300А	-	0,96	0,96	0,78, 1,64	0,78	-	-	0,046	0,046	0,074	0,074
400А	-	-	2,00	2,00	1,32	-	-	-	0,070	0,070	0,05
500А	-	-	2,6	2,6	2,6	-	-	-	0,090	0,090	0,11
600А	-	-	3,1	3,1	3,1	-	-	-	0,130	0,130	0,130

Примечание. * - при номинальной вторичной нагрузке 5В·А; ** - при номинальной вторичной нагрузке 10В·А;

Габариты прибора трансформатор тока ТШП-0,66-I приведены на рисунке 1;

Рисунок 1 Габариты прибора трансформатор тока ТШП-0,66-I

Масса:

- без шины - 0,7кг;

- с шиной - 0,9кг;

Испытательное одноминутное напряжение прибора трансформатор тока ТШП-0,66-I промышленной частоты - 3кВ;

Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения;

Основные преимущества приборов трансформаторы тока ТШП-0,66-I приведены ниже;

В настоящее время трансформаторы выпускаются на полный стандартный ряд номинальных первичных токов, имея при этом классы точности как 0,5 и 0,2, так и 0,5S и 0,2S, что позволяет широко использовать их в системах автоматизированного контроля и учета электроэнергии АСКУЭ;

Приборы трансформатор тока ТШП-0,66-I имеют несколько степеней защиты от несанкционированного доступа:

- прозрачная защитная крышка с возможностью пломбирования, защищающая вторичные контакты, табличку с данными и клеймо, а также обеспечивающая безопасность эксплуатации.

- защитная этикетка, которая при попытке разобрать трансформатор нарушается и оставляет видимые следы взлома;

Современная конструкция и дизайн прибора трансформатор тока ТШП-0,66-I позволяют использовать трансформаторы с первичным кабелем или шиной различного сечения и конфигурации, а так же устанавливать их в любом пространственном положении;

Наличие встроенной медной шины, покрытой оловом, позволяет подключать к ним как медные, так и алюминиевые проводники;

Безопасность эксплуатации прибора трансформатор тока ТШП-0,66-I обеспечивает корпус из самозатухающих пластмасс с высоким классом нагревостойкости;

Сами корпуса имеют три различных цвета - желтый, зеленый и красный, что является общепринятой пофазной маркировкой;

Трансформаторы упаковываются в удобную для потребителя тару по три штуки;

Приборы трансформатор тока ТШП-0,66-I служат абсолютными аналогами трансф
