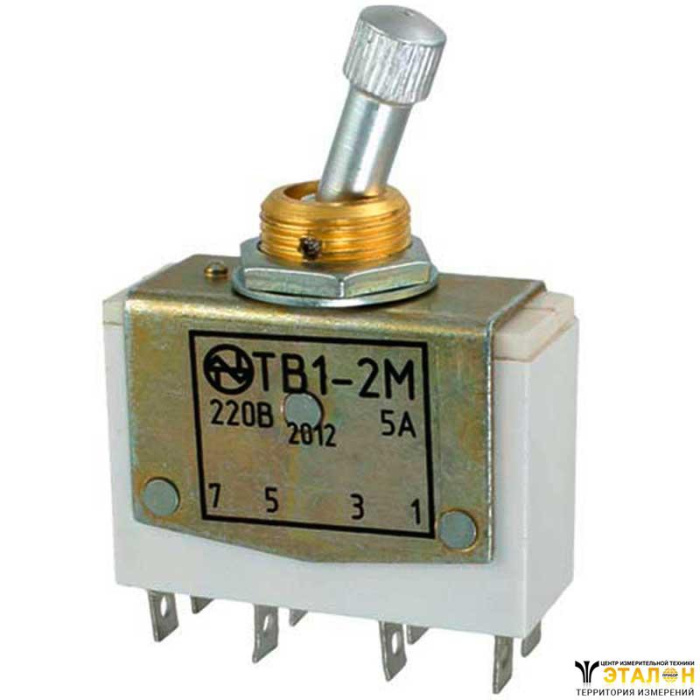

Тумблер ТВ1-2M (выключатель) с ручным рычажным приводом рассчитан на номинальное напряжение 250В и номинальный ток 5А предназначен для применения в электробытовых приборах или аналогичном оборудовании, используемых в быту в цепях управления, сигнализации и контроля переменного и постоянного тока.
Выключатель состоит из корпуса с контактными элементами и рычажного переключателя, соединенных между собой П-образной скобой. В металлическую скобу запрессована резьбовая втулка, за которую тумблер крепится с помощью гаек. Контактные элементы бывают парно замкнуты, парно разомкнуты.
Изменение положения контактов осуществляется рычажным переключателем, который следует переместить (наклонить) в одно или более фиксированных положений. На скобе выключателя возле рычажного переключателя имеется выступ, который является исходным ключом. Присоединение проводов к контактным элементам осуществляется пайкой.

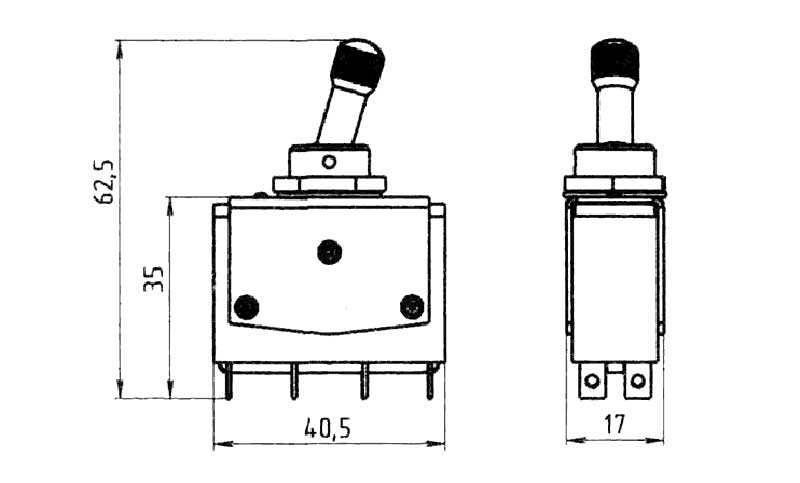

Габаритная схема тумблера

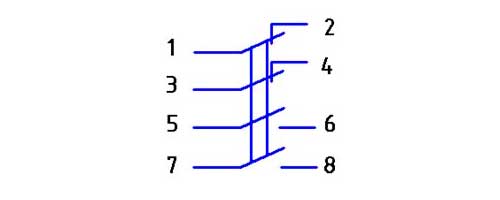

Схема подключения
Номинальное напряжение, В | 250 |
Коммутируемый ток, А | 5 |
Сопротивление изоляции, не менее, МОм | 1000 |
Механическая износостойкость, не менее вкл. | 50000 |
Усилие переключения, Н | от 4 до 10 |
Диаметр монтажного отверстия, мм | 14,1 |
Контактная группа | 2”Р”+2”З” |
