Трансформатор тока ТВ-35-IX (ТВ35IX, ТВ 35 IX, ТВ35-IX, ТВ35 IX, ТВ-35IX, ТВ 35IX, ТВ-35-9)

Трансформатор тока ТВ-35-IX предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в установках переменного тока.

Трансформаторы предназначены для наружной установки в открытых распределительных устройствах класса напряжения 35кВ.

Технические характеристики приборов трансформаторы тока ТВ-35-IX:

Номинальная частота переменного тока - 50Гц или 60Гц;

Номинальный вторичный ток прибора трансформатор тока ТВ-35-IX - 1А, 5А;

Номинальный первичный ток - 100А, 150А, 200А, 300А, 400А, 500А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А, 3000А;

Класс точности прибора трансформатор тока ТВ-35-IX:

- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5, 1;

- вторичной обмотки для защиты - 5P, 10P;

Номинальная вторичная нагрузка прибора трансформатор тока ТВ-35-IX при коэффициенте мощности при cos φ=0,8 - 5В·А, 10В·А, 15В·А, 20В·А, 30В·А, 40В·А, 50В·А, 100В·А;

Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТВ-35-IX для защиты - 14-22;

Трехсекундный ток термической стойкости - 34кА или 50кА (при вторичной обмотке, замкнутой на номинальную вторичную нагрузку);

Расчетные значения напряжения намагничивания прибора трансформатор тока ТВ-35-IX приведены в таблице 1;

Таблица 1 Расчетные значения напряжения намагничивания прибора трансформатор тока ТВ-35-IX

Вариант исполнения по коэффициенту трансформации	Расчетное значение напряжения
100/5	15В
150/5	23В
200/5	31В
300/5	46В
400/5	61В
500/5	78В
600/5	89В
750/5	117В
800/5	125В
1000/5	153В
1200/5	178В
100/1	78В
150/1	117В
200/1	149В
300/1	231В
400/1	310В
500/1	380В

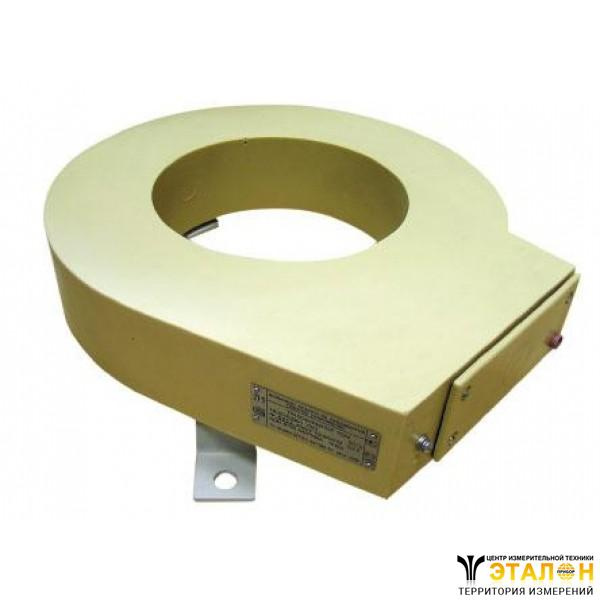

Рисунок 1 Общий вид прибора трансформатор тока ТВ-35-IX

Масса - 28кг±2кг или 34кг±2кг;

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +50°C;

- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

- рабочее положение - согласно положению ввода;

- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;

- внешняя изоляция литая, класса нагревостойкости «Y» и класса воспламеняемости FH (ПГ) 3;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы рассчитаны на суммарную механическую нагрузку от ветра со скоростью 40м/с, гололеда с толщиной стенки льда 20мм и от натяжения проводов не более 500Н (50кгс);

- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;

- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы трансформатор тока ТВ-35-IX удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;

Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТВ-35-IX класса точности 0,2S и 0,5S составляет 1В·А;

В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;

Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;

Изготовитель гарантирует соответствие качества прибора трансформатор тока ТВ-35-IXтребованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
