Детали кабельростов унифицированные для кроссовой системы монтажа предназначены для крепления стативов постов ЭЦ по верху и прокладки по них: кабелей кроссирования; кабелей, которые соединяют стативы кроссирования со стативами релейных помещений; кабелей увязки между стативами и помещениями связи, электропитания, кабелей между релейными стативами и аппаратной.
Наименование детали | Условное обозначение | Назначение |
Кабельрост ряда стативов | К1 | Комплект звеньев кабельростов ряда стативов релейного помещения. Состоит из 2-х звеньев К5 и 2-х звеньев К10 |
Кабельрост последнего ряда стативов | К2 | Комплект звеньев кабельростов последнего ряда стативов релейного помещения. Состоит из 2-х звеньев К10, звеньев К7 и К8 |

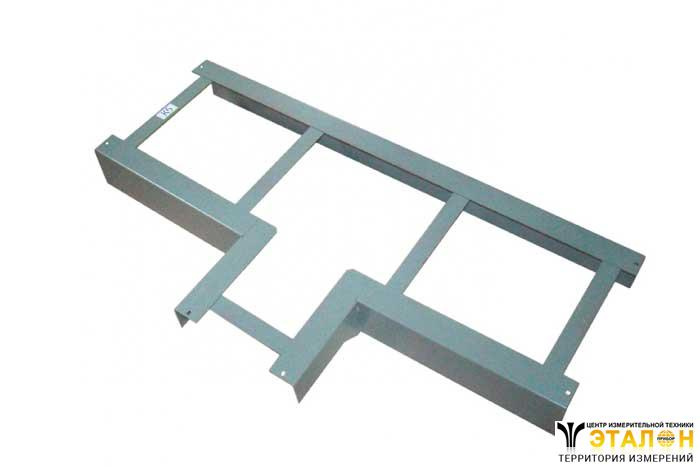

Звено кабельроста К | К3 | Звено кабельроста магистральное релейного и кросового помещений |
К4 | Звено кабельроста магистральное релейного и кросового помещений | |
К5 | Звено кабельроста магистральное переходное кросового помещения | |
К6 | Звено кабельроста магистральное релейного и кросового помещений | |
К7 | Звено кабельроста угловое кросового помещения | |
К8 | Звено кабельроста угловое кросового помещения | |
К9 | Звено кабельроста рядовое кросового помещения | |
К10 | Звено кабельроста рядовое кросового помещения | |
К11 | Звено кабельроста для помещения связи | |
К12 | Звено кабельроста магистральное кросового помещения | |
К13 | Звено кабельроста переходное релейного помещения | |
К14 | Звено кабельроста переходное релейного помещения | |
Вкладыш | В1 | Устанавливается между распорками при отсутствии статива открытого типа в релейном помещении |
Стойка | СТ1 | Для поддержки магистральных звеньев кабельростов при растоянии более 3-х метров и при отсутствии стативов в релейных и кроссовых помещениях |
Подставка | ПД1 | Для поддержки звеньев кабельростов |
Распорка Р | Р1 | Соединяет два ряда стативов открытого типа в релейных и кроссовых помещениях |
Р2 | Соединяет два ряда стативов закрытого типа и оборудование связи | |
Р3 | Соединяет ряды стативов открытого и закрытого типов в релейном помещении | |
Р4 | Крепит последний ряд стативов открытого типа к стене релейного помещения | |
Р5 | Крепит последний ряд стативов закрытого типа к стене релейного помещения | |
Р6 | Крепится на первом ряде стативов в релейном помещении | |
Р7 | Промежуточная магистральная распорка релейного помещения | |
Р8 | Устанавливается в стену релейного помещения | |
Р9 | Крепится на балке и стативах закрытого типа последнего ряда релейного помещения | |
Р10 | Крепится на балке и стативах открытого типа последнего ряда релейного помещения | |
Р11 | Крепится на стене релейного помещения толщиной до 120 мм | |
Р12 | Соединяет два ряда оборудование связи | |
Р13 | Соединяет первый ряд кроссовых стативов со стеной кроссового помещения | |
Р14 | Поддерживает кабельрост над коридором в релейном помещении | |
Р15 | Соединяет два ряда оборудование связи | |
Р16 | Крепит кабельрост, который идет к стене | |
Р17 | Крепится на первом ряде стативов закрытого типа первого релейного помещения | |
Р18 | Крепится на первом ряде стативов релейного помещения | |
Р19 | Крепится на балке и стативах открытого типа последнего ряда релейного помещения- | |
Р20 | Крепится на кронштейне КР7 для соединения панелей питания и первого ряда стативов релейного помещения | |
Р21 | Крепится между кронштейнами КР7 для соединения двух рядов панелей питания релейного помещения | |
Р22 | Устанавливается в стену релейного помещения и крепится к панели питания | |
Р23 | - | |
Р24 | - | |
Р25 | - | |
Р26 | - | |
Скоба С | С1 | Для стативов открытого типа релейного и кроссового помещений |
С2 | Для стативов закрытого типа релейного помещения | |
С3 | Для кроссового статива совместно сз распоркой | |
С4 | Для оборудования связи | |
С5 | Для крепления звена кабельроста к балке | |
С6 | Для поддержки рядового кабельроста | |
С7 | Для крепления стативов к стене | |
С8 | - | |
С9 | - | |
С10 | - | |
С11 | - | |
Накладка Н | Н1 | Для соединения распорок при отсутствии статива закрытого типа в релейном помещении |
Н2 | Для соединения распорок в помещении связи | |
Н3 | Для соединения распорок с размерами 40 х 80 мм в сечении | |
Хомут Х | Х1 | Для крепления магистральных звеньев к распоркам и кронштейнам с размерами 40 х 80 мм в сечении в релейных и кроссовых помещениях |
Х2 | Для крепления магистральных звеньев к распоркам и кронштейнам с размерами 40 х 80 мм в сечении в релейных и кроссовых помещениях | |
Х3 | Для крепления двух распорок с размерами 40 х 80 мм и 40 х 40 в сечении в релейном помещении | |
Х4 | Для крепления распорок к балке в релейном помещении | |
Х5 | Для крепления распорок с размерами 40 х 80 мм в сечении в релейном помещении | |
Х6 | Для крепления распорок к балке в релейном помещении | |
Х7 | Для крепления сдвоеных рядовых распорок | |
Х8 | - | |
Кронштейн КР | КР1 | Для обеспечения стойкости магистрального кабельроста в релейном помещении |
КР2 | Для крепления магистрального кабельроста к стене толщиной до 120 мм в релейном помещении и помещении связи | |
КР3 | Для крепления одного ряда магистральних кабельростов к стене в релейном и кроссовом помещениях | |
КР4 | Для крепления двох рядов магистральних кабельростов, которые расположены по обе стороны стены | |
КР5 | Для крепления магистрального кабельроста к стене помещении связи | |
КР6 | Для крепления одного ряда магистральних кабельростов к стене в релейном помещении | |
КР7 | Крепится на панели питания для поддержки магистрального кабельроста | |
КР8 | - | |
Планка Пл | Пл 1 | Для крепления кабелей к вертикальной стенке |
Щиток Щ | Щ1 | Для соединения двух магистральних кабельростов, которые расположены на одном уровне в релейном помещении |
Щ2 | Для соединения двух магистральних кабельростов, которые расположены на разных уровнях в релейном помещении | |
Щ3 | Для соединения двух магистральних кабельростов, которые расположены на одном уровне в релейном помещении | |
Щ4 | Для соединения двух магистральних кабельростов, которые расположены на одном уровне в релейном помещении | |
Подвеска П | П1 | Для крепления двух магистральних кабельростов к стене и перекрытии релейного помещения |
П2 | Для подвески магистрального кабельроста длиной более 3-х метров к перекрытию релейного помещения |
