Назначение указателя проверки совпадения фаз (с курсовым фонарем VONATEX) УПСФ-10-УНТЕХ:
Указатель проверки совпадения фаз УПСФ-10 предназначен для проверки совпадения фаз кабельных и воздушных линий 6−10 кВ, для освещения места касания токоведущих частей в условиях недостаточной освещенности.
Указатель проверки совпадения фаз УПСФ-10 кроме основного назначения может успешно применяться как двухполюсный указатель для определения наличия/отсутствия напряжения 6–10 кВ переменного и 3 кВ постоянного тока железных дорог, особенно в условиях наведенного напряжения, для проверки целостности высоковольтных предохранителей, отключенного положения фаз выключателей, а также для проверки совпадения фаз на отключенном линейном разъединителе ВЛ 6–10 кВ.
Эту опасную операцию можно разделить на две безопасные: сначала без подъема на опору с помощью указателя УПСФ-10 и двух универсальных электроизолирующих штанг проверить совпадение фаз на разъединителе ВЛ; затем, при несовпадении фаз, в ячейке со снятым напряжением заменить несовпадающие фазы.
С помощью указателя проверки совпадения фаз УПСФ-10 можно во многих случаях отличить наведенное напряжение от рабочего.
Для проверки наличия или отсутствия напряжения на каждой фазе необходимо контактом-наконечником одной рабочей части указателя проверки совпадения фаз коснуться заземленной части электроустановки, а другой — проверяемой токоведущей части. Работа указателя УПСФ-10 основана на протекании активного тока между двумя рабочими частями, поэтому при касании токоведущих элементов одной рабочей частью свечения не будет, даже если напряжение присутствует.
Описание указателя проверки совпадения фаз (с курсовым фонарем VONATEX) УПСФ-10-УНТЕХ:
Указатель УПСФ-10 выполнен из двух неразъемных стеклопластиковых корпусов, соединенных несъемным высоковольтным изолирующим проводом с силиконовой изоляцией (рис. 1).

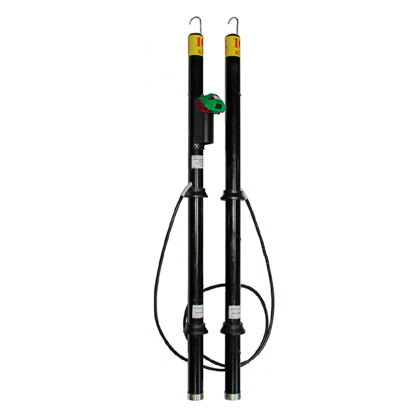

Рис. 1. Внешний вид УПСФ-10
Внешний вид УПСФ-10: 1 — рукоятка; 2 — изолирующая часть; 3 — рабочая часть; 4 — контакт-наконечник; 5 — затенитель; 6 — высоковольтный провод; 7 — электроизолированный курсовой фонарь VONATEX™.
Каждый корпус состоит из рукоятки 1, изолирующей части 2, рабочей части 3, контактов-наконечников 4.
Внутри рабочих частей указателя размещены высоковольтные диоды и балластные резисторы. Одна из рабочих частей содержит светодиодный индикатор активного тока (не более 15 мА), протекающего через устройство. Для избежания влияния солнечного света индикатор закрыт несъемным затенителем 5.
На затенителе 5 с помощью гибкого держателя со страховочным шнуром закреплен курсовой фонарь VONATEX™ 7. Луч курсового фонаря яркостью не менее 60 лм не только отлично освещает токоведущие части, но и обеспечивает хорошее общее освещение рабочей зоны. При этом глаз оператора успевает адаптироваться к хорошему освещению и не перенапрягается, как от яркой оптической индикации любого указателя без фонаря. Фонарь ударопрочный и многофункциональный, имеет несколько режимов работы (постоянный и мигающий свет). Источник питания фонаря 3 щелочных (ALKALINE) элемента питания типоразмера ААА.
Курсовым фонарем могут быть оборудованы указатели напряжения, устройства разряда конденсаторов и любые каски электромонтера, уже находящиеся в эксплуатации. Для поставки фонарей с адаптером просим направить нам запрос на фирменном бланке.
Длина высоковольтного провода, соединяющего рабочие части указателя, не менее 1500 мм. Применяемый соединительный высоковольтный провод с силиконовой изоляцией сохраняет гибкость во всем диапазоне температуры эксплуатации указателя напряжения (от +40 до –40°С).
Технические характеристики указателя проверки совпадения фаз (с курсовым фонарем VONATEX) УПСФ-10-УНТЕХ:
| Параметр | Значение | |
| Номинальное рабочее напряжение, кВ | 6-10 | |
| Индикация | светодиод | |
| Масса с чехлом, кг, не более | 1,0 | |
| Длина высоковольтного провода, мм, не менее | 1500 | |
| Соединение высоковольтного провода и рабочей части | неразъемное | |
| Напряжение зажигания, кВ, не более, при встречном включении | 1,5 | |
| Напряжение зажигания, кВ, не менее, при согласном включении | 12,7 | |
| Время прикосновения при встречном включении, с, не более | при линейном напряжении 6 кВ | 20 |
| при линейном напряжении 10 кВ | 15 | |
| Время прикосновения при согласном включении, с | не ограничено | |
| Срок службы, лет, не менее | 10 | |
Комплект поставки УПСФ-10-УНТЕХ
| № | Наименование | Количество |
| 1 | Указатель проверки совпадения фаз (с курсовым фонарем VONATEX) УПСФ-10-УНТЕХ | 1 |
