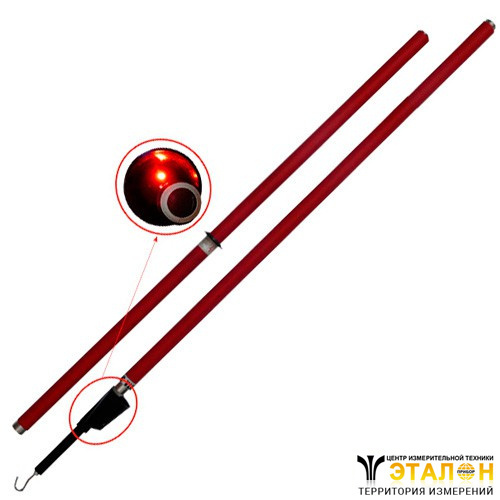

Указатель высокого напряжения УВН-90M-10-110СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 10,35,110 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90M-10-110СЗ ИП относится к основным электрозащитным средствам. Указатель работает без примемения заземляющего тросика. Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые.
Элементы светозвуковой индикации указателя УВН-90M-10-110СЗ ИП располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения. Указатель обладает возможностью самопроверки.
Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В ,емкостью 1500 мА/ч. Низкая величина рабочего тока - 7,0 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.
Рабочая часть указателя УВН-90M-10-110СЗ ИП выполнена из пластика марки АВS, обеспечивающий нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающий надежную изоляцию.
Параметр | Значение | ||
Номинальные проверяемые напряжения, кВ | 10 | 35 | 110 |
Напряжения индикации, кВ не более | 2,5 | 2,5 | 2,5 |
Количество звеньев в рабочем положении (включая рукоятку) | 1 | 1 | 1 |
Длина изолирующей части, мм, не менее | 550 | 550 | 1650 |
Длина рукоятки, мм | 600 | 600 | 600 |
Общая длина указателя в сборе, мм, не менее | 1600 | 1600 | 2670 |
Методы измерения | контактный | ||
Виды индикации | световая: импульсная, звуковая: прерывистая | ||
Напряжение питания, В | 3,0 | ||
Источник питания указателя | один элемент CR-123 фирмы, напряжением 3В, емкостью 1500 мА/ч | ||
Величина рабочего тока, мА | 7,0 | ||
Габаритные размеры в транспортном виде, мм | 1250x150x50 | ||
Масса, кг, не более | 1,35 |
№ | Наименование | Количество |
1 | Указатель высокого напряжения 10-110 кВ УВН-90М-10-110СЗ ИП | 1 |
