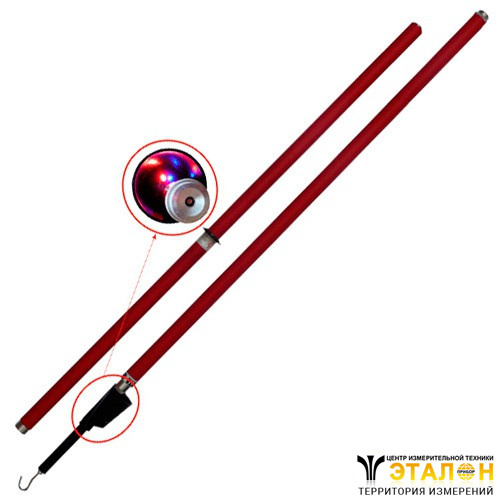

Указатель высокого напряжения контактно-бесконтактный УВН-90M-10-110СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 10,35,110 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90M-10-110СЗ ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.
Указатель УВН-90M-10-110СЗ ИП КБ работает без примемения заземляющего тросика.
Принцип действия контактной части указателя УВН-90M-10-110СЗ ИП КБ основан на преобразовании электрических сигналов в светозвуковые. Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части указателя встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.
Элементы светозвуковой индикации указателя УВН-90M-10-110СЗ ИП КБ располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Бесконтактная часть указателя УВН-90M-10-110СЗ ИП КБ обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание указателя в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения шагового напряжения. Указатель обладает возможностью самопроверки как контактной, так и бесконтактной частей.
Надежная работа указателя УВН-90M-10-110СЗ ИП КБ достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7,0 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.
Рабочая часть указателя УВН-90M-10-110СЗ ИП КБ выполнена из АВS, обеспечивающая нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающая надежную изоляцию.
Параметр | Значение | ||
Номинальные проверяемые напряжения, кВ | 35 | 110 | |
Напряжения индикации, кВ не более | 8,75 | 8,75 | |
Количество звеньев в рабочем положении (включая рукоятку) | 1 | 2 | |
Длина изолирующей части, мм, не менее | 850 | 1600 | |
Длина рукоятки, мм | 200 | 600 | |
Общая длина указателя в сборе, мм, не менее | 1250 | 2400 | |
Методы измерения | контактный и бесконтактный | ||
Виды индикации контактной части | световая: импульсная, двухцветная звуковая: прерывистая | ||
Виды индикации бесконтактной части | световая: импульсная, одноцветная звуковая: прерывистая | ||
Напряжение питания контактной и бесконтактной части, В | 3,0 | ||
Источник питания указателя | один элемент CR-123, напряжением 3В, емкостью 1500 мА/ч | ||
Величина рабочего тока контактной части, мА | 7 | ||
Величина рабочего тока бесконтактной части, мА | 1 | ||
Чувствительность бесконтактной части указателя при работе в распредустройствах: - для 35 кВ - для 110 кВ | не менее 3 м не менее 4 м | ||
Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части: - на ВЛ 35 кВ - на ВЛ 110 кВ | 10 м 20 м | ||
Габаритные размеры в транспортном виде, мм | 1250x150x50 | ||
Масса, кг, не более | 0,6 | 1,3 |
№ | Наименование | Количество |
1 | Указатель высокого напряжения комбинированный контактно-бесконтактный 10-110 кВ УВН-90М-10-110СЗ ИП КБ | 1 |
