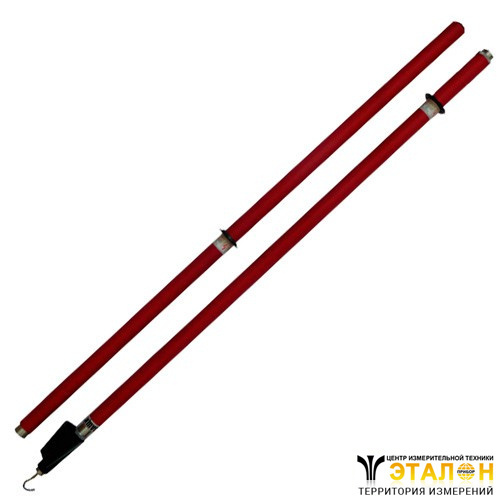

Указатель высокого напряжения УВН-90М-35-110 предназначен для проверки наличия или отсутсвия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35-110 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% ( при + 25°С).
Указатель УВН-90М-35-110 относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Электрическая схема указателя УВН-90М-35-110 состоит из светодиодной индикаторной лампы, работающей на принципе протекания емкостного тока. Светодиодная индикаторная лампа располагается в рабочей части указателя и имеет затеняющее устройство, обеспечивающее надежный обзор свечения лампы.
Рабочая часть указателя УВН-90М-35-110 выполнена из пластика марки ABS. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающий надежную изоляцию.
Параметр | Значение | |
Номинальные проверяемые напряжения, кВ | 35 | 110 |
Напряжения индикации, кВ не более | 8,75 | 8,75 |
Количество звеньев в рабочем положении (включая рукоятку) | 1 | 2 |
Длина изолирующей части, мм, не менее | 850 | 1600 |
Длина рукоятки, мм | 200 | 600 |
Общая длина указателя в сборе, мм, не менее | 1250 | 2400 |
Масса, кг, не более | 0,6 | 1,3 |
Габаритные размеры в транспортном виде, мм | 1250x150x50 |
№ | Наименование | Количество |
1 | Указатель высокого напряжения 35-110кВ УВН-90М-35-110 | 1 |
