УВН-90М-6-35СЗ ИП КБ - контактно-бесконтактный указатель высокого напряжения 6-35 кВ
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Описание контактно-бесконтактного указателя высокого напряжения 6-35 кВ УВН-90М-6-35СЗ ИП КБ:
Указатель высокого напряжения комбинированный контактно-бесконтактный УВН-90М-6-35СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90М-6-35СЗ ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия или отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.
Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего тросика, а в комплекте со штангой ШО-10-4-6,6 длиной 6,6 м и весом не более 4,3 кг с земли без подъема на опору. С помощью бесконтактной части указателя возможно определение наличия напряжения 6 – 35 кВ и выше с земли.
Принцип действия контактной части основан на преобразовании электрических сигналов в светозвуковые.
Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным, синим для контактной и только синим для бесконтактной части, одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.

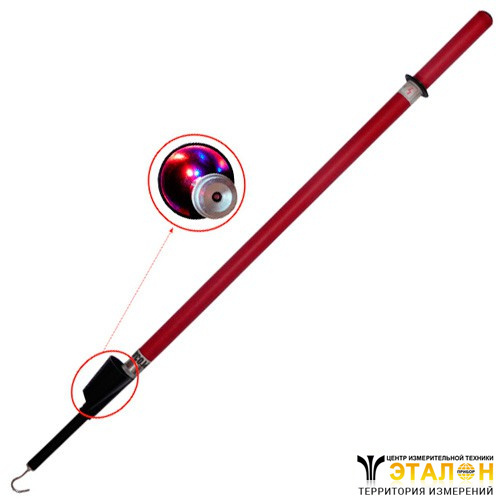

Элементы светозвуковой индикации указателя УВН-90М-6-35СЗ ИП КБ располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Бесконтактная часть указателя УВН-90М-6-35СЗ ИП КБ обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения “шагового напряжения”.
Указатель УВН-90М-6-35СЗ ИП КБ обладает возможностью самопроверки как контактной, так и бесконтактной частей. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.
Надежная работа указателя УВН-90М-6-35СЗ ИП КБ достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7 мА, в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя УВН-90М-6-35СЗ ИП КБ изготавливается из пластика марки ABS, обеспечивающего нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть изготавливается из ПВХ, обеспечивающий надежную изоляцию.
Технические характеристики контактно-бесконтактного указателя высокого напряжения 6-35 кВ УВН-90М-6-35СЗ ИП КБ:
| Параметр | Значение |
| Минимальное напряжение, при котором срабатывает индикация контактной части, не более, В | 1500 |
| Максимальное рабочее напряжение, кВ | 35 |
| Методы измерения | контактный и бесконтактный |
| Виды индикации контактной части | световая: импульсная, двухцветная звуковая: прерывистая |
| Виды индикации бесконтактной части | световая: импульсная, одноцветная звуковая: прерывистая |
| Величина рабочего тока контактная часть, мА | 7 |
| Величина рабочего тока бесконтактная часть, мА | 1 |
| Чувствительность бесконтактной части указателя при работе в распределительных устройствах | |
| Для 6 кВ | не менее 0,9 м |
| Для 10 кВ | не менее 1,2 м |
| Для 35 кВ | не менее 3 м |
| Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части | |
| На ВЛ 6 кВ | 2-3 м (при повышении чувствительности до 12-15 м) |
| На ВЛ 35 кВ | 10 м |
| На ВЛ 110 кВ | 20 м |
| На ВЛ 330 кВ | 60 м |
| Источник питания указателя | один элемент CR-123 напряжением 3В, емкостью 1500 мА/ч |
| Габаритные размеры указателя в рабочем положениее, мм | Ф 72 x 1070 |
| Масса указателя, кг, не более | 0,65 |
Комплект поставки УВН-90М-6-35СЗ ИП КБ
| № | Наименование | Количество |
| 1 | Контактно-бесконтактный указатель высокого напряжения 6-35 кВ УВН-90М-6-35СЗ ИП КБ | 1 |
