Главная > Каталог > Электротехническое оборудование > ВТ-4С ЛШ3.010.172

Цена:

2 700 ₽

Общая стоимость 0 руб.

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Самовывоз со склада компании ЭТАЛОНПРИБОР

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

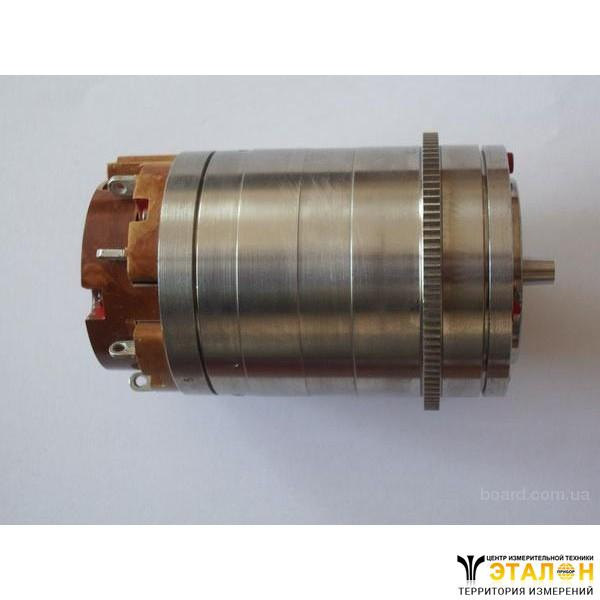

Трансформатор ВТ-4С ЛШ3.010.172 вращающийся (ВТ4С, ВТ 4С, bt-4c, ВТ4С ЛШ3.010.172, ВТ 4С ЛШ3.010.172, ВТ-4С ЛШЗ.010.172, bt4c, bt 4c)

Вращающиеся трансформаторы ВТ-4С предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.

В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийсяВТ-4С ЛШ3.010.172 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.

Технические характеристики приборов трансформаторы ВТ-4С ЛШ3.010.172 вращающиеся:

Напряжение возбуждения подается на статорные обмотки.

Токосъем с роторных обмоток прибора трансформатор ВТ-4С вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).

Режим работы - СКВТ, ЛВТ;

Напряжение питания прибора трансформатор ВТ-4С ЛШ3.010.172 вращающийся - 110В±11В;

Полное входное сопротивление холостого хода - 500 Ом±50 Ом;

Разность коэффициентов трансформации прибора трансформатор вращающийсяВТ-4С ЛШ3.010.172 - 0,2;

Коэффициент трансформации - 0,57±0,01;

Вращающиеся трансформаторы ВТ-4С по точности в режиме СКВТ подразделяются на классы точности:

- трансформаторВТ-4СЛШ3.010.172 0,02 класс точности (0,02 кл. т.) имеет характеристики:

- Погрешность отображения синусной зависимости - не более ±0,02%;

- Ассиметрия нулевых положений ротора - не более ±30 секунд;

- Остаточная ЭДС - не более 0,1%;

- ЭДС квадратурной обмотки - не более 0,12%;

- трансформаторВТ-4СЛШ3.010.172 0,05 класс точности (0,05 кл. т.) имеет характеристики:

- Погрешность отображения синусной зависимости - не более ±0,05%;

- Ассиметрия нулевых положений ротора - не более ±1 минута 15 секунд;

- Остаточная ЭДС - не более 0,1%;

- ЭДС квадратурной обмотки - не более 0,3%;

- трансформаторВТ-4СЛШ3.010.172 0,1 класс точности (0,1 кл. т.) имеет характеристики:

- Погрешность отображения синусной зависимости - не более ±0,1%;

- Ассиметрия нулевых положений ротора - не более ±3 минуты;

- Остаточная ЭДС - не более 0,1%;

- ЭДС квадратурной обмотки - не более 0,6%;

Вращающиеся трансформаторы ВТ-4С по точности в режиме ЛВТ подразделяются на классы точности:

- трансформаторВТ-4СЛШ3.010.172 0,1 класс точности (0,1 кл. т.) имеет характеристики:

- Погрешность отображения линейной зависимости - не более ±3 минуты 30 секунд;

- трансформаторВТ-4СЛШ3.010.172 0,2 класс точности (0,2 кл. т.) имеет характеристики:

- Погрешность отображения линейной зависимости - не более ±7 минут;

Гарантийная наработка ограниченного вращения не менее 150000 циклов на предельный угол ±105º поворота ротора в течение 6000 часов при частоте циклов не более 5 в минуту и рабочей температуре 373К (100ºС);

Минимальный срок службы - 12 лет;

Изготовитель гарантирует соответствие качества прибора трансформатор ВТ-4С ЛШ3.010.172 вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
