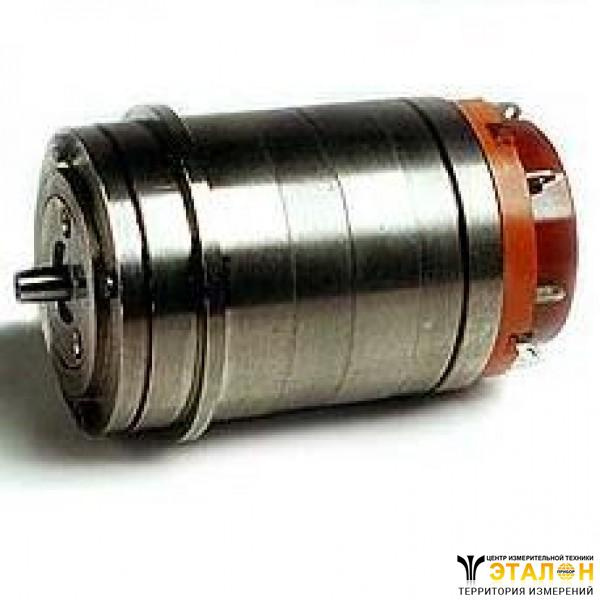

Трансформатор ВТ-5 вращающийся (ВТ5, ВТ 5, bt-5, bt5, bt 5)

Трансформаторы ВТ-5 вращающиеся предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.

В зависимости от схемы включения и режима работы (выполняемых функций) трансформаторы вращающиеся ВТ-5подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.

Технические характеристики трансформаторов ВТ-5 вращающихся:

Трансформаторы ВТ-5 вращающиеся бывают следующих типов:

ВТ-5 КФ3.031.048	ВТ-5 КФ3.031.065	ВТ-5 КФ3.031.111	ВТ-5 КФ3.031.099	ВТ-5 КФ3.031.045
ВТ-5 КФ3.031.049	ВТ-5 КФ3.031.066	ВТ-5 КФ3.031.023	ВТ-5 КФ3.031.117	ВТ-5 КФ3.031.046
ВТ-5 КФ3.031.050	ВТ-5 КФ3.031.067	ВТ-5 КФ3.031.034	ВТ-5 КФ3.031.026	ВТ-5 КФ3.031.072
ВТ-5 КФ3.031.051	ВТ-5 КФ3.031.106	ВТ-5 КФ3.031.113	ВТ-5 КФ3.031.037	ВТ-5 КФ3.031.075
ВТ-5 КФ3.031.052	ВТ-5 КФ3.031.030	ВТ-5 КФ3.031.025	ВТ-5 КФ3.031.118	ВТ-5 КФ3.031.073
ВТ-5 КФ3.031.053	ВТ-5 КФ3.031.110	ВТ-5 КФ3.031.035	ВТ-5 КФ3.031.028	ВТ-5 КФ3.031.076
ВТ-5 КФ3.031.054	ВТ-5 КФ3.031.022	ВТ-5 КФ3.031.114	ВТ-5 КФ3.031.038	ВТ-5 КФ3.031.074
ВТ-5 КФ3.031.055	ВТ-5 КФ3.031.031	ВТ-5 КФ3.031.036	ВТ-5 КФ3.031.119	ВТ-5 КФ3.031.077
ВТ-5 КФ3.031.104	ВТ-5 КФ3.031.031	ВТ-5 КФ3.031.115	ВТ-5 КФ3.031.029	ВТ-5 КФ3.031.084
ВТ-5 КФ3.031.105	ВТ-5 КФ3.031.024	ВТ-5 КФ3.031.098	ВТ-5 КФ3.031.043	ВТ-5 КФ3.031.085
ВТ-5 КФ3.031.064	ВТ-5 КФ3.031.033	ВТ-5 КФ3.031.116	ВТ-5 КФ3.031.044	ВТ-5 КФ3.031.100
ВТ-5 КФ3.031.101	ВТ-5 ЛШ3.010.527-02	ВТ-5 ЛШ3.010.527-05	ВТ-5 ЛШ3.010.527-12	ВТ-5 ЛШ3.010.527-09
ВТ-5 ЛШ3.010.527	ВТ-5 ЛШ3.010.527-03	ВТ-5 ЛШ3.010.527-06	ВТ-5 ЛШ3.010.527-13	ВТ-5 ЛШ3.010.527-010
ВТ-5 ЛШ3.010.527-01	ВТ-5 ЛШ3.010.527-04	ВТ-5 ЛШ3.010.527-07	ВТ-5 ЛШ3.010.527-08	ВТ-5 ЛШ3.010.527-014

Напряжение возбуждения подается на статорные обмотки.

Токосъем с роторных обмоток устройства трансформатор ВТ-5 вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).

Режим работы - СКВТ, ЛВТ, ВТДП-Д или ВТДП-П;

Напряжение питания - 40В - 127В;

Полное входное сопротивление холостого хода - 250 Ом - 2000 Ом;

Коэффициент трансформации вращающегося трансформатора ВТ-5- 0,53 - 1,00;

Вращающиеся трансформаторы ВТ-5 подразделяются на классы точности:

- трансформатор ВТ-5А класс точности (А кл. т.) имеет характеристики:

- ЭДС квадратурной обмотки - не более 0,125%;

- остаточная ЭДС - не более 0,015%;

- асимметрия нулевых положений ротора - ±30 секунд;

- погрешность отображения синусной зависимости - ±0,02%;

- трансформатор ВТ-5Б класс точности (Б кл. т.) имеет характеристики:

- ЭДС квадратурной обмотки - не более 0,250%;

- остаточная ЭДС - не более 0,020%;

- асимметрия нулевых положений ротора - ±1 минута;

- погрешность отображения синусной зависимости - ±0,04%;

- трансформатор ВТ-50 класс точности (0 кл. т.) имеет характеристики:

- ЭДС квадратурной обмотки - не более 0,375%;

- остаточная ЭДС - не более 0,030%;

- асимметрия нулевых положений ротора - ±1 минута 30 секунд;

- погрешность отображения синусной зависимости - ±0,06%;

номинальная частота - 400Гц;

диапазон рабочих частот - от 400Гц до 4000Гц;

масса трансформатора вращающегося ВТ-5- не более 0,7кг;

минимальная наработка при температуре 323К (50°С) - 12000 часов, из них 11500 часов при частоте вращения 5об/мин и 500 часов при частоте вращения 60об/мин;

минимальный срок службы - 12 лет.

Изготовитель гарантирует соответствие качества трансформаторов ВТ-5 вращающихся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
