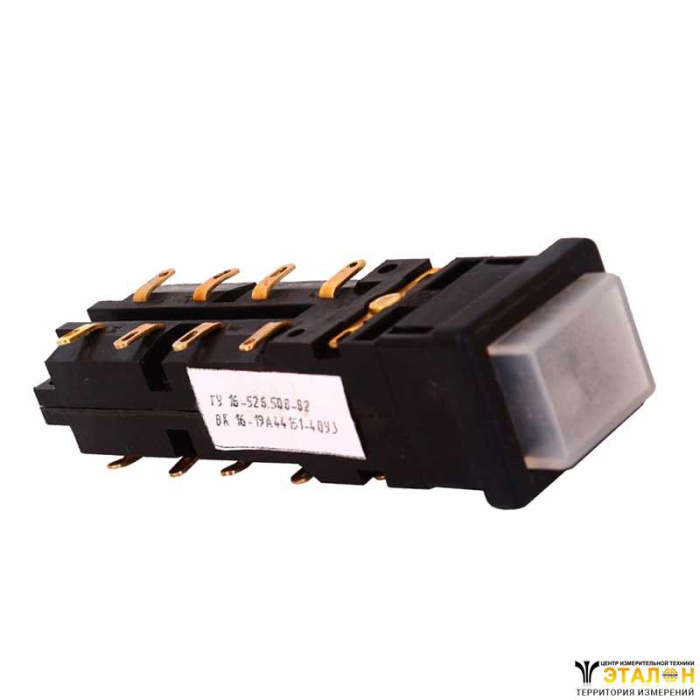

Выключатели кнопочные ВК16-19 предназначены для коммутации электрических цепей упвления переменного тока напряжением до 220 В частотой 50 и 60 Гц и постоянного тока напряжением 24, 48, 110 и 220В.
Характеристики | Значение |
Максимальное напряжение переменного тока частотой 50 и 60 Гц | 220 В |
Сила переменного тока | 1,0 А |
Напряжение постоянного тока | 24; 48; 110; 220В |
Сила постоянного тока | 0,4; 0,2; 0,075; 0,05 |
Номинальный тепловой ток | 6,3 А |
Коммутационная износостойкость при частоте включений 1200 циклов в час, циклов ВО: | |
для 1-й группы, (млн. циклов) | 2,5 (млн. циклов) |
для 2-й группы, (млн. циклов) | 1,0 (млн. циклов) |
Механическая износостойкость, циклов ВО: | |
для 1-й группы коммутационной износостойкости:
| 1 (млн. циклов) |
для 2-й группы коммутационной износостойкости | 0,1 (млн. циклов) |
Степень защиты: | |
со стороны управляющего элемента | IP40 |
со стороны контактного элемента | IP00 |
Топоисполнение | Фиксация | Количество полюсов | Масса, кг | Электросхема |
ВК16-19А-22120-40У3 | Отсутствует | 4 | 0,029 | b |
ВК16-19А-22150-40У3 с сигнальной лампой | 0,03 | a | ||
ВК16-19А-22121-40У3 | Механическая | 0,029 | b | |
ВК16-19А-22151-40У3 с сигнальной лампой | 0,03 | a | ||
ВК16-19А-44120-40У3 | Отсутствует | 8 | 0,043 | f |
ВК16-19А-44150-40У3 с сигнальной лампой | 0,044 | e | ||
ВК16-19А-44121-40У3 | Механическая | 0,043 | f | |
ВК16-19А-44151-40У3 с сигнальной лампой | 0,044 | e | ||
ВК16-19А-22122-40У3 | Механическая с электромагнитным сбросом (Номинальное напряжение электромагнита - 24; 220) | 4 | 0,105 | d |
ВК16-19А-22152-40У3 с сигнальной лампой | 0,106 | c | ||
ВК16-19А-22123-40У3 | Электромагнитная (Номинальное напряжение электромагнита - 24; 48; 110; 220) | 0,91 | d | |
ВК16-19А-22153-40У3 с сигнальной лампой | 0,92 | c | ||
ВК16-19А-44122-40У3 | Механическая с электромагнитным сбросом (Номинальное напряжение электромагнита - 24; 220) | 8 | 0,118 | h |
ВК16-19А-44152-40У3 с сигнальной лампой | 0,119 | g | ||
ВК16-19А-44123-40У3 | Электромагнитная (Номинальное напряжение электромагнита - 24; 48; 110; 220) | 0,105 | h | |
ВК16-19А-44153-40У3 с сигнальной лампой | 0,106 | g | ||
ВК16-19А-00150-40У3 с сигнальной лампой | Отсутствует | - | 0,02 | k |

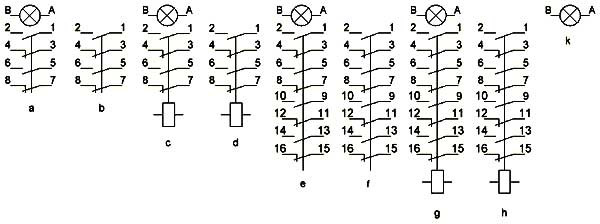

Электросхемы выключателей
Выключатели применяют в пультах управления станков:
Оптимальными условиями для эксплуатации выключателя кнопочного ВК-16-19А-22153-40У3 являются:
