Выпрямитель В-ТПЕ-500-275-УХЛ5 предназначен для преобразования трехфазного переменного тока в постоянный и осуществления защитного отключения сети при прикосновении человека к контактному проводу или возникновения опасных токов утечки на землю (рельсы).
Выпрямитель широко используется для электрифицированного транспорта в шахтах, не опасных в отношении взрыва газа или пыли при общей длине защищаемой сети до 5 км.

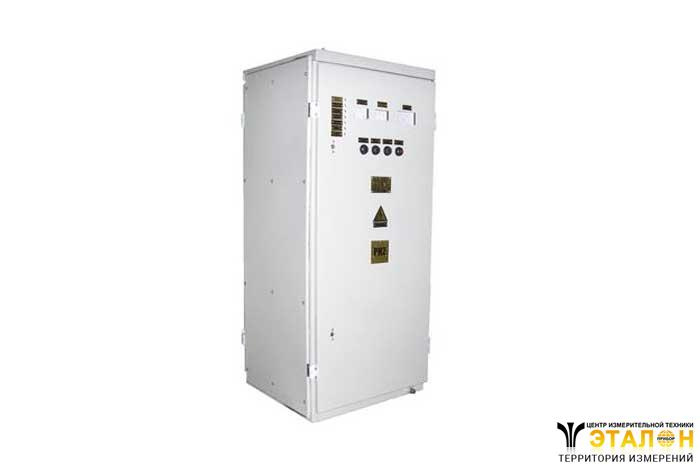

Выпрямитель В-ТПЕ-500-275-УХЛ5 выполнен в виде металлического шкафа двухстороннего обслуживания, разделенного на два отсека: силовой со степенью защиты IP22 и системы управления со степенью защиты IP54 по ГОСТ 14254-96.
Силовой отсек служит воздуховодом и в нем размещены тиристоры с охладителями. В отсеке системы управления размещены: автоматический выключатель, предохранители, трансформатор собственных нужд, платы управления и контроля.
Параметры | Значение |
Номинальное напряжение силовой сети, В | 230 |
Номинальная частота питающей сети, Гц | 50 |
Номинальное выходное напряжение, В | 275 |
Номинальный выходной ток, А | 500 |
Цикличность прерывания нагрузки, с | 0,2 |
Время паузы в питании нагрузки, с | 0,01 |
Уставка сопротивления срабатывания при сосредоточенной утечке, кОм | 6 |
Уставка сопротивления срабатывания блокировочного реле утечки, кОм | 3,25 |
Время автоматического повторного включения сети после исчезновения утечки, с | 1 |
Габаритные размеры, мм | 1465х630х600 |
