Артикул: WQB4000 SOPS (53370599)

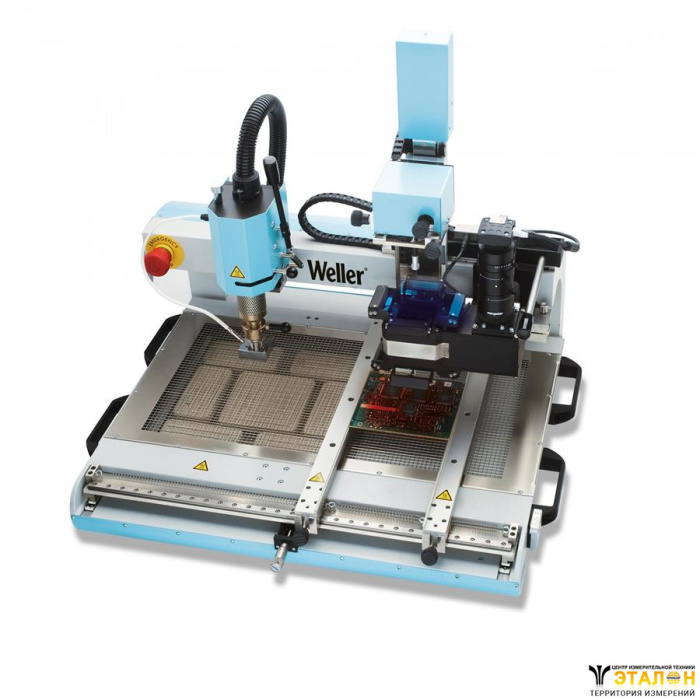

WQB 4000 SOPS — Универсальная система для ремонта плат и замены компонентов производства Weller (CooperTools, Германия).
Широкая область применения WQB 4000 SOPS:
- Работа с компонентами типа PBGA, CBGA, CCGA, CSP’s, Micro mBGA, QFN, LLC, LLP, QFP, PLCC, SOP и PGA
- Оптическая система с раздельными полями контроля, работающая по принципу WYSIWYG
- Новые высокоразрешающие CMOS-камеры с возможностью подключения к USB 2.0 порту
- Чрезвычайно привлекательное соотношение «цена-качество»
- Механический привод по осям X и Y
- Автоматический захват компонентов
- Автоматическая установка компонентов
- Полуавтоматический цикл восстановления печатных плат
- Напряжение питания: 220 В, 50 Гц
- Конвертор сжатого воздуха: 60 КПА
- Основной предохранитель: Т10А
- Температурный диапазон: 50 – 400 ˚С
- Потребляемая мощность: 2300 Вт
- Точность: ±10 ˚С
- Мощность верхнего нагрева: 700 Вт.
- Расход воздуха: 60 – 100 л/мин, 4 Бар
- Размеры, мм: 630х630х950
- Требуется внешний источник сжатого воздуха 400 – 600 КПА
- Общий вес, кг: 40
Мощность нижнего нагрева:
- при включенной большой зоне: 1600 Вт 125 х 125 мм
- при включенной малой зоне: 400 Вт 270 х 270 мм
Параметры оптической системы:
- оптическое увеличение: х10
- камера 2 МПикселя, USB 2.0
Размеры печатной платы:
- ширина, мм: 510
- длина: не ограничена
WQB4000 оснащена подвижной платформой, система которой запатентована. Платформа выполнена из материалов самого высокого качества, что гарантирует надежность и долговечность.
Верхний Нагрев осуществляется через запатентованную систему насадок. В сочетании с цифровым контролем температуры и регулируемой силой воздушного потока нагрев компонента происходит максимально точно. Температурный датчик встроен непосредственно в насадку, что предотвращает возможность перегрева компонента и эффективную регулировку.
Нижний инфракрасный подогрев имеет две зоны подогрева и регулировку температуры. Это необходимо для равномерного прогрева печатной платы.
WQB4000 подключается к стандартному компьютеру через USB интерфейс 2.0. WQB 4000 SOPS это третье поколение паяльных станций WELLER для работы с BGA/QPF компонентами.Станция может работать с PBGA, CBGA, CCGA, CSP’s, Miscro BGA, QFN, PLCC, SOP и PGA компонентами.
Новая SOPS (Split Optic Positioning System) – раздельная оптическая система позиционирования c разрешением 2 Мега Пикселя и SMOC USB камерой точно позиционирует компонент для последующего процесса пайки. Высокое качество изображения, высокая динамика и минимальный уровень шумов гарантирует точное размещение компонента.
