Заземляемый трансформатор напряжения ЗНОЛ.06-6 (ЗНОЛ066, ЗНОЛ-06-6, ЗНОЛ 06 6, ЗНОЛ06-6, ЗНОЛ06 6,ЗНОЛ.06-6 У3)

Заземляемый трансформатор напряжения ЗНОЛ.06-6 предназначен для применения в электрических цепях переменного тока частотой 50Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Трансформаторы изготавливаются для нужд электроэнергетики, в том числе для атомных станций (АС), и предназначены для установки в комплектные распределительные устройства, а также для встраивания в токопроводы турбогенераторов.

Допускается длительная эксплуатация трансформаторов, как силовых, то есть вне гарантированного класса точности, при нагрузке, не превышающей предельную мощность.

Технические характеристики приборов заземляемые трансформаторы напряжения ЗНОЛ.06-6:

Класс напряжения - 6кВ;

Наибольшее рабочее напряжение прибора заземляемый трансформатор напряжения ЗНОЛ.06-6 - 7,2кВ;

Номинальное напряжение первичной обмотки - (6000/)В, (6300/)В, (6600/)В, (6900/)В;

Номинальное напряжение основной вторичной обмотки прибора заземляемый трансформатор напряжения ЗНОЛ.06-6 У3 - (100/)В или 100В;

Классы точности основной вторичной обмотки - 0,2, 0,5, 1, 3;

Номинальная мощность основной вторичной обмотки прибора заземляемый трансформатор напряжения ЗНОЛ.06-6 с коэффициентом мощности активно-индуктивной нагрузки 0,8:

- в классе точности 0,2 - 30В·А;

- в классе точности 0,5 - 50В·А;

- в классе точности 1 - 75В·А;

- в классе точности 3 - 200В·А;

Номинальная мощность дополнительной вторичной обмотки прибора заземляемый трансформатор напряжения ЗНОЛ.06-6 с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3 - 200В·А;

Предельная мощность вне класса точности - 400В·А;

Предельный допустимый длительный первичный ток - 0,11А;

Схема и группа соединения обмоток прибора заземляемый трансформатор напряжения ЗНОЛ.06-6 У3 - 1/1/1-0-0;

Номинальная частота - 50Гц;

Общий вид прибора показан на рисунке 1;

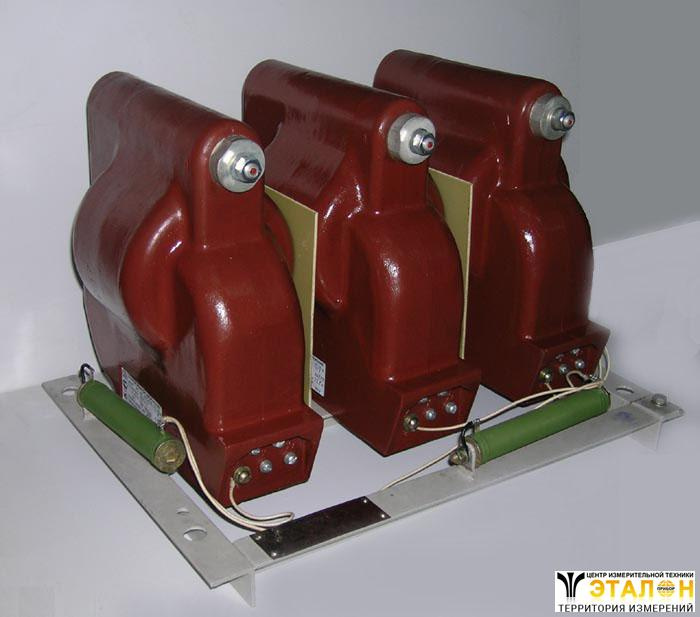

Рисунок 1 Общий вид прибора заземляемый трансформатор напряжения ЗНОЛ.06-6

Габариты и масса прибора заземляемый трансформатор напряжения ЗНОЛ.06-6 приведены в таблице 1;

Таблица 1 Габариты и масса прибора заземляемый трансформатор напряжения ЗНОЛ.06-6

Размеры					Масса
H1	H2	L1	L2	D	Масса
298мм±5мм	287мм±5мм	328мм±5мм	153мм±2мм	160мм±3мм	26,5кг±1,5кг

Трансформаторы изготавливаются в климатическом исполнении "У" и предназначены для эксплуатации в закрытых помещениях в условиях:

- высота над уровнем моря не более 1000м;

- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -45°C до +55°C;

- относительная влажность воздуха - 98% при 25ºС;

- окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию;

- рабочее положение - любое;

- приборы сейсмостойкие при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;

- приборы заземляемый трансформатор напряжения ЗНОЛ.06-6 соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;

- приборы удовлетворяют нормам индустриальных радиопомех класса А, группа 1;

Изготовитель гарантирует соответствие качества прибора заземляемый трансформатор напряжения ЗНОЛ.06-6требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
