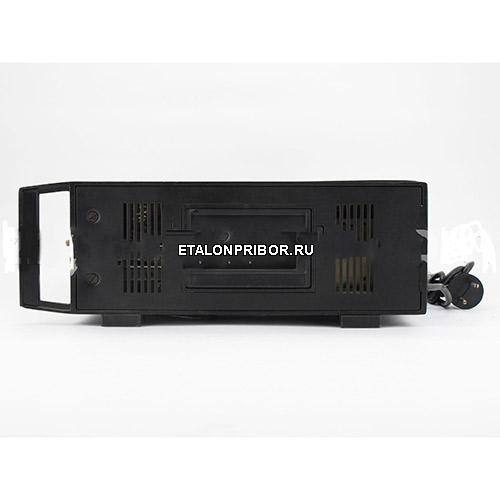

Ф5063 Феррометр

ОПИСАНИЕ ПРИБОРА:

Феррометр Ф5063 предназначен для измерений динамических магнитных циклов ферромагнитных материалов и их параметров в диапазоне частот от 50Гц до 1кГц, средних значений напряжений синусоидальной и искаженной формы кривой в диапазоне частот от 25Гц до 10кГц, мгновенных значений токов синусоидальной и искаженной формы в диапазоне частот от 50Гц до 1кГц, средних значений проекций векторов входных напряжений на вектор напряжения, перпендикулярный одному из них.

Феррометр имеет два канала:

• - канал измерений мгновенного значения тока или среднего значения напряжения, используемый для измерений напряженности магнитного поля при испытаниях ферромагнитных материалов;
• - канал измерений среднего значения напряжения, используемый для измерений магнитной индукции.
• При измерении динамических магнитных характеристик ферромагнитных материалов феррометр Ф5063 обеспечивает измерение:
• - мгновенных значений индукции и напряженности магнитного поля при ручной регулировке фазы;
• - динамической коэрцитивной силы и остаточной индукции при автоматической регулировке фазы;
• - амплитудных значений индукции и напряженности магнитного поля.

Технические характеристики приборов феррометры Ф5063:

• Диапазоны измерений среднего значения напряжения по каждому каналу - 10мВ; 100мВ; 1В, 10В;
• Рабочий диапазон частот - 50Гц-1кГц;
• Измерение амплитудных значений индукции и напряженности магнитного поля в режиме измерений средних значений напряжения обеспечивается в диапазоне частот от 25Гц до 10кГц;
• Предел допускаемой основной абсолютной погрешности измерений прибора феррометр Ф5063 определяется по формуле:

ΔU=±(aU+0,001Uk)

где a - погрешность в относительных единицах от показаний феррометра;

Коэффициенты усреднения kусрформы кривой измеряемого напряжения (отношение амплитудного значения к среднему) и значения коэффициентов а для разных диапазонов частот приведены в табл. 1;

Таблица 1 Коэффициенты усреднения kусрформы кривой измеряемого напряжения (отношение амплитудного значения к среднему) и значения коэффициентов а для разных диапазонов частот прибора феррометр Ф5063

• Максимальный фазовый сдвиг между каналами - 20&;
• Диапазон плавного изменения фазы управляющего напряжения - 240°;
• Входное сопротивление прибора феррометр Ф5063 по каждому каналу - не менее 1 МОм при входной емкости не более 100пФ;
• Для измерения амплитудного значения тока в одном из каналов имеются калиброванные резисторы;
• Номинальные значения сопротивлений этих резисторов, соответствующие им диапазоны измерений тока и диапазоны измерений напряжения, а также фиксированные значения рабочих частот приведены в табл. 2;

Таблица 2 Номинальные значения сопротивлений этих резисторов, соответствующие им диапазоны измерений тока и диапазоны измерений напряжения, а также фиксированные значения рабочих частот прибора феррометр Ф5063

• Предел допускаемой основной абсолютной погрешности измерений тока определяется по формуле:
• ΔI=±(0,01I+0,002Ik)
• Время установления рабочего режима прибора феррометр Ф5063 - не более 30 минут;
• Время непрерывной работы - до 8 часов;
• Питание прибора осуществляется от сети переменного тока частотой 50Гц±0,5Гц, напряжением 220В±22В;
• Потребляемая мощность - не превышает 50В·А;
• Габаритные размеры - 490х130х375мм;
• Масса - 13кг
• Наработка на отказ прибора феррометр Ф5063 - не менее 4500 часов. Средний срок службы - не менее 6 лет.
