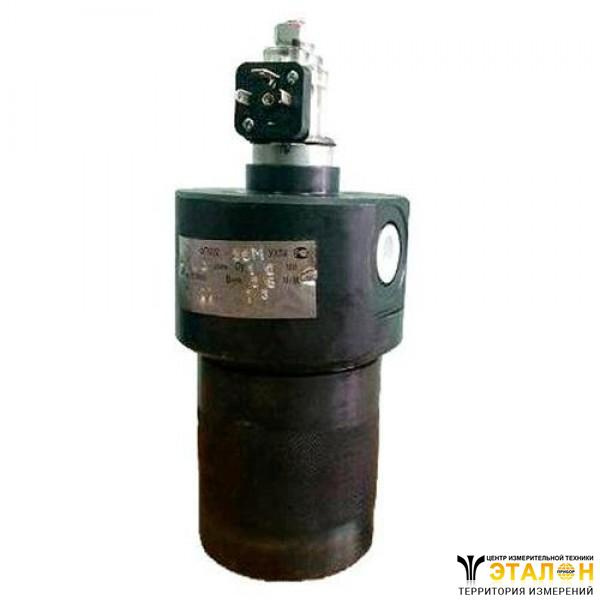

Фильтр напорный с индикатором загрязненности ФГМ
Также это изделие может называться: fgm.
ФГМфильтр напорный с индикатором загрязненности предназначен для очистки от механических примесей минеральных масел.
Сфера применения: в металлорежущих, деревообрабатывающих и других станках, кузнечно-прессовых, литейных и других машинах.
Условные обозначения фильтров ФГМ:
Фильтр напорный 1(2,3,4)ФГМ16(32)-05(10,25,40)М(К)УХЛ4(О4.1)
Исполнение по габариту:
- 1 - 12 мм;
- 2 - 20 мм;
- 3 - 32 мм;
- 4 - 40 мм.
Номинальное давление:
- 16 МПа;
- 32 МПа.
Тонкость фильтрации - 5 мкм; 10 мкм; 25 мкм; 40 мкм.
Тип резьбы на входном и выходном отверстиях фильтра:
- М - метрическая;
- К - коническая.
Климатическое исполнение и категория размещения:
- для умеренного климата - УХЛ4;
- и тропическое - О4.1.
Технические условия - ТУ2.053.022 5228.030-90.
Технические характеристики фильтра ФГМ:
Кинематическая вязкость масел при температуре до 80° С - не боле 200 мм2/с (сСт).
Температура окружающей среды - от 1° С до 40° С.
Номинальное давление:
- двух габаритов - 16 МПа;
- четырёх габаритов -32 МПа.
Параметры индикатора загрязненности:
Технические характеристики:
- при индикаторе загрязненности ФГМ 32 представлены в Таблице 1;
- при индикаторе загрязненности ФГМ 16 представлены в Таблице 2.
Коммутируемая мощность - не более 9 Вт.
Напряжение постоянного или переменного тока, подводимое от внешнего источника питания - не более 42 В.
Диапазон коммутируемого тока - от 0,1 мА до 0,5 А.
Сопротивление - не более 0,36 Ом.
Степень защиты - не ниже IP 44 ГОСТ 14254-96.
Сечение провода - не менее 0,2 мм2.
Тип разъема - СЭ11-19(23)-300-65УЗ. ТУ 16.434.153-86.
При работе на масле кинематической вязкостью от 20 мм2/с до 30 мм2/с:
- номинальный перепад давлений - не более 0,16 МПа;
- перепад давлений, при котором срабатывает индикатор загрязнённости - 0,3±0,03 МПа;
- перепад давлений, при котором срабатывает предохранительный клапан - 0,5±0,1 МПа.
Обозначение фильтроэлемента - С - исполнение с поддерживающей сеткой.
Технические характеристики при индикаторе загрязненности ФГМ 32:
Номинальное давление - 32 МПа.
Таблица 1
Тип фильтра | Обозначение фильтроэлемента | Тонкость фильтрации | Номинальный расход |
1ФГМ32-05М(К) | 1ФГМ-05; С1ФГМ-05 | 5 мкм | 15,5 л/мин |
1ФГМ32-10М(К) | 1ФГМ-10; С1ФГМ-10 | 10 мкм | 40 л/мин |
1ФГМ32-25М(К) | 1ФГМ-25; С1ФГМ-25 | 25 мкм | 40 л/мин |
1ФГМ32-40М(К) | 1ФГМ-40; С1ФГМ-40 | 40 мкм | 40 л/мин |
2ФГМ32-05М(К) | 2ФГМ-05; С2ФГМ-05 | 5 мкм | 25 л/мин |
2ФГМ32-10М(К) | 2ФГМ-10; С2ФГМ-10 | 10 мкм | 80 л/мин |
2ФГМ32-25М(К) | 2ФГМ-25; С2ФГМ-25 | 25 мкм | 80 л/мин |
2ФГМ32-40М(К) | 2ФГМ-40; С2ФГМ-40 | 40 мкм | 100 л/мин |
3ФГМ32-05М(К) | 3ФГМ-05; С3ФГМ-05 | 5 мкм | 63 л/мин |
3ФГМ32-10М(К) | 3ФГМ-10 С3ФГМ-10 | 10 мкм | 200 л/мин |
3ФГМ32-25М(К) | 3ФГМ-25 С3ФГМ-25 | 25 мкм | 200 л/мин |
3ФГМ32-40М(К) | 3ФГМ-40; С3ФГМ-40 | 40 мкм | 250 л/мин |
4ФГМ32-05М(К) | 3ФГМ-05; С3ФГМ-05; 4ФГМ-05; С4ФГМ-05 | 5 мкм | 100 л/мин |
4ФГМ32-10М(К) | 3ФГМ-10; С3ФГМ-10; 4ФГМ-10; С4ФГМ-10 | 10 мкм | 320 л/мин |
4ФГМ32-25М(К) | 3ФГМ-25; С3ФГМ-25; 4ФГМ-25; С4ФГМ-25 | 25 мкм | 320 л/мин |
4ФГМ32-40М(К) | 3ФГМ-40; С3ФГМ-40; 4ФГМ-40; С4ФГМ-40 | 40 мкм | 400 л/мин |
Условный проход:
- 1ФГМ - 12 мм;
- 2ФГМ - 20 мм;
- 3ФГМ - 32 мм;
- 4ФГМ - 40 мм.
Габаритный размер:
- 1ФГМ - не более 290×108×100 мм;
- 2ФГМ - не более 400×108×100 мм;
- 3ФГМ - не более 440×150×140 мм;
- 4ФМГ - не более 650×150×140 мм.
Масса:
- 1ФГМ - не более 5,6 кг;
- 2ФГМ - не более 7 кг;
- 3ФГМ - не более 14,7 кг;
- 4ФГМ - не более 19,5 кг.
Технические характеристики при индикаторе загрязненности фильтров ФГМ 16:
Номинальное давление - 16 МПа.
Таблица 2
Тип фильтра | Обозначение фильтроэлемента | Тонкость фильтрации | Номинальный расход |
1ФГМ16-05М(К) | 1ФГМ-05; С1ФГМ-05 | 5 мкм | 16 л/мин |
1ФГМ16-10М(К) | 1ФГМ-10; С1ФГМ-10 | 10 мкм | 40 л/мин |
1ФГМ16-25М(К) | 1ФГМ-25; С1ФГМ-25 | 25 мкм | 50 л/мин |
1ФГМ16-40М(К) | 1ФГМ-40; С1ФГМ-40 | 40 мкм | 63 л/мин |
2ФГМ16-05М(К) | 2ФГМ-05; С2ФГМ-05 | 5 мкм | 20 л/мин |
2ФГМ16-10М(К) | 2ФГМ-10; С2ФГМ-10 | 10 мкм | 80 л/мин |
2ФГМ16-25М(К) | 2ФГМ-25; С2ФГМ-25 | 25 мкм | 80 л/мин |
2ФГМ16-40М(К) | 2ФГМ-40 С2ФГМ-40 | 40 мкм | 100 л/мин |
Условный проход:
- 1ФГМ - 12 мм;
- 2ФГМ - 20 мм.
Габаритный размер:
- 1ФГМ - не более 280×108×100 мм;
- 2ФГМ - не более 380×108×100 мм.
Масса:
- 1ФГМ - не более 2 кг;
- 2ФГМ - не более 3,6 кг.
Фильтры ФГМ используют следующий принцип работы:
- рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через выходное отверстие поступает в систему;
- при перепаде давлений 0,3±0,03 МПа на фильтроэлементе, возникшем в результате его загрязнения, срабатывает индикатор загрязнённости, сигнализирующий о необходимости замены фильтроэлемента;
- из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до 0,5±0,1 МПа, что ведёт к открытию предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.
