Параметр | Значение |
Частота выходного сигнала | 9 кГц … 450 МГц |
Разрешение по частоте | 1 Гц |
Опорный генератор | TCXO 10.000 МГц |
Температурная стабильность | ±2.5 ppm |
Амплитуда выходного сигнала (50 Ом) | 0,3 мкВскз … 1 Вскз |
Выходной уровень на РЧ (50 Ом) | -105…+13 дБм нормированно -127…+13 дБм не нормированно |
Разрешение по амплитуде | 0,1 дБ |
Негармонические искажения, не более | -40 дБн (типичное, уровень ≤+4дБм) |
Гармонические искажения, не более | -30 дБн (типичное, уровень ≤+4дБм) |
Субгармонические искажения, не более | -40 дБн (типичное, уровень ≤+4дБм) |
Нелинейность | ±1 дБ (уровень ≤+4дБм, F=400 кГц) |
Форма выходного сигнала | синус |
Виды модуляции | AM (амплитудная), FM (частотная), PM (фазовая), PSK (фазовая манипуляция), FSK (частотная манипуляция) |
Параметры амплитудной модуляции (AM) | |
Частота несущей | 9 кГц…450 МГц |
Глубина модуляции | 0…120% |
Разрешение | 0.1% (при глубине <10%), 1% (>10%) |
Погрешность | ±7% |
Частота внутренней модуляции | 1 кГц или 400 Гц |
Частота внешнего модулирующего сигнала | 20 Гц…10 кГц |
Параметры FM (частотной модуляции) | |
Частота модуляции | 0…100 кГц |
Разрешение | 1 Гц(< 1 кГц), 10 Гц (≥ 1 кГц) |
Погрешность | ±7 % |
Частота внутренней модуляции | 1 кГц или 400 Гц |
1 кГц или 400 Гц | |
Девиация фазы | 0,1…6,0 рад |
Разрешение | 0,1 рад |
Погрешность | ±7 % |
Модуляция | внутренняя |
Скорость модуляции | 1 кГц или 400 Гц |
Параметры FSK (частотной манипуляция) | |
Уровень модулированного сигнала | TTL |
Диапазон частоты скачка | 0...18 МГц |
Модуляция | внешняя |
Параметры PSK (фазовой манипуляция) | |
Уровень модулированного сигнала | TTL |
Диапазон фазы | 0...360° |
Модуляция | внешняя |
Свипирование частоты | |
Время свипирования | 10…1000 мс |
Шаг свипирования | 10 мс |
Диапазоны свипирования | 9 кГц…450 МГц |
№ | Наименование | Количество |

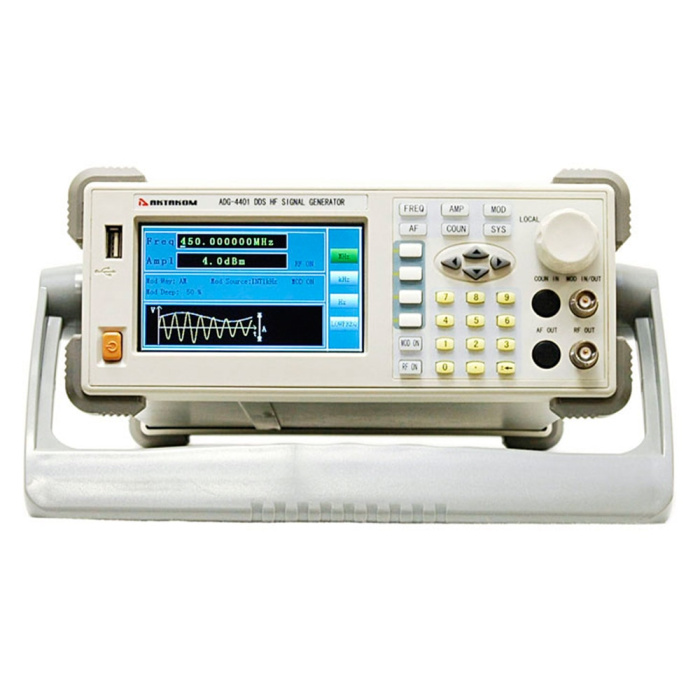

1. | Генератор функциональный ADG-4401 | 1 |
2. | Шнур питания | 1 |
3. | Кабель соединительный BNC-BNC | 1 |
4. | Руководство по эксплуатации | 1 |
