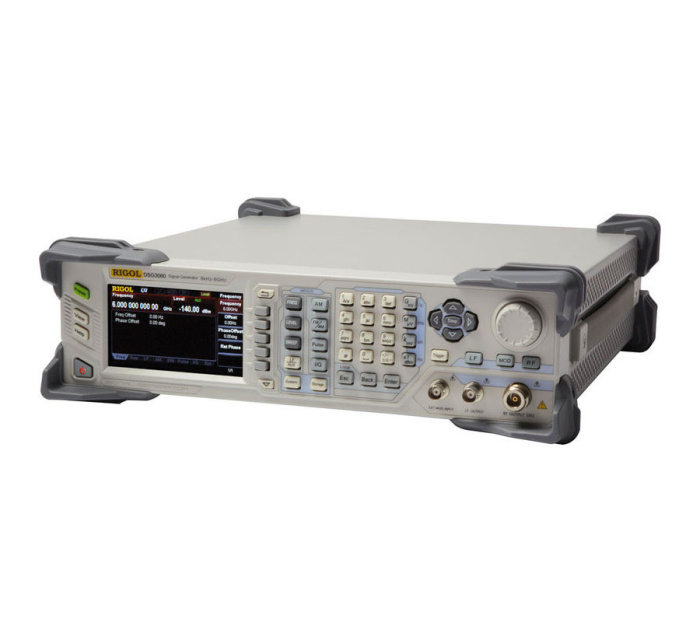

DSG3060 генератор высокочастотный
Цена:
по запросу
Общая стоимость 0 руб.
Характеристики
Гарантия
36 месяцев
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Особенности генератора высокочастотного DSG3060:
• Диапазон частоты выходного сигнала DSG3060: 9 кГц ~ 6 ГГц, разрешение 0.1 Гц• Диапазон амплитуды выходного сигнала: от -130 до +13 дБм, разрешение 0.01 дБ
• Погрешность амплитуды: <0.5 дБ
• Уровень фазовых шумов составляет менее -110 дБн/Гц при отстройке 20 кГц
• Высокостабильный опорный генератор: температурная стабильность 0.5 ppm; 0.005 ppm (опция)
• Режимы модуляции: АМ/ЧМ/ М, импульсная (внутр. или внеш. модулирующий сигнал для любого типа модуляции)
• Генератор заданной последовательности импульсов (опция)
• IQ модуляция и выход I/Q модулирующего сигнала (опция)
• Стандарт высоты 2U для установки в стойку; комплект для монтажа в стойку RM-DSG3000 (опция)
• Электронный аттенюатор
• Функция автоматической калибровки постоянства амплитуды выходного сигнала (учет внешних кабелей, аттенюаторов, усилителей и т.п.) для измерительных систем с отслеживанием уровня мощности выходного сигнала (опция)
• Цветной LCD TFT дисплей 10.9 см, 480x272 px
• Интерфейсы USB/LAN (поддержка LXI)/GPIB для дистанционного управления; поддержка системы команд SCPI
• Многоязычный интерфейс, встроенная система подсказок
• Габариты DSG3060: 364х420х112 (мм), вес 6.4 кг
Технические характеристики генератора высокочастотного DSG3060:
| Характеристика | Значение | ||||
| ЧАСТОТА | |||||
| Частотные характеристики | |||||
| Диапазон частот | 9 кГц ~ 6 ГГц | ||||
| Разрешение | 0,01 Гц | ||||
| Скорость переключения | <10 мс (типичное) | ||||
| Фазовый сдвиг | настраиваемый, с шагом 0,01° | ||||
| Частотные диапазоны | |||||
| Частотные диапазоны | Значение частоты | N | |||
| 1 | f ≤ 23,4375 МГц | 1 | |||
| 2 | 23,4375 МГц < f ≤46,875 МГц | 0,03125 0,06625 | |||
| 3 | 46,875 МГц < f ≤ 93,75 МГц | ||||
| 4 | 93,75 МГц < f ≤ 187,5 МГц | 0,125 | |||
| 5 | 187,5 МГц< f ≤ 375 МГц | 0,25 | |||
| 6 | 75 МГц< f ≤ 750 МГц | 0,5 | |||
| 7 | 750 МГц< f ≤ 1500 МГц | 1 | |||
| 8 | 1500 МГц < f ≤ 3000 МГц | 2 | |||
| Внутренний источник опорной частоты | |||||
| Частота опорного генератора | 10 МГц | ||||
| Температурная стабильность (0°С ~ 50°С) | <0,5 ppm | ||||
| <5 ppb (с опцией OCXO-A08) | |||||
| Старение | <1 ppm / год | ||||
| <30 ppb / год (с опцией OCXO-A08) | |||||
| Выход внутреннего опорного генератора | Частота | 10 МГц | |||
| Уровень | +8 дБ (типичное) | ||||
| Выходной импеданс | 50 Ом (номинальное) | ||||
| Вход для внешнего опорного генератора | Частота | 10 МГц | |||
| Уровень | 0дБ ...+10 дБ (типичное) | ||||
| Входной импеданс | 50 Ом (номинальное) | ||||
| Максимальная девиация | ±5 ppm | ||||
| Свипирование по частоте | |||||
| Рабочие режимы | пошаговое, по списку | ||||
| Режим | одиночное, непрерывное | ||||
| Диапазон | полный | ||||
| Форма | треугольник, пила | ||||
| Шаг изменения | линейный, логарифмический | ||||
| Количество точек | пошаговое: 2...65535 | ||||
| по списку: 1...6001 | |||||
| Временной диапазон | 20 мс...100 с | ||||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||||
| Спектральный состав | |||||
| Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) | < -30 дБн | ||||
| Субгармонические искажения (CW режим, f ≤ 3 ГГц) | < -65 дБн; < -80 дБн (типичное) | ||||
| Негармонические искажения (CW режим, уровень >-10дБм,отстройка >10 кГц) | f ≤ 1,5 ГГц | < -64 дБн; < -70 дБн (типичное) | |||
| 1,5 ГГц < f ≤ 3 ГГц | < -58 дБн; < -64 дБн (типичное) | ||||
| Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,отстройка 20 кГц) | f = 100 МГц | < -120 дБн/Гц (типичное) | |||
| f = 1 ГГц | < -108 дБн/Гц; < -110 дБн/Гц (типичное) | ||||
| f = 3 ГГц | < -102 дБн/Гц; < -104 дБн/Гц (типичное) | ||||
| Общие искажения (CW режим, RMS f= 1ГГц) | 0,3 кГц...3 кГц | < 5 Гц скз, <1 кГц скз (типичное) | |||
| 0,03 кГц...20 кГц | < 30 Гц скз, <8 Гц скз (типичное) | ||||
| УРОВЕНЬ | |||||
| Диапазон установки | |||||
| - | Нормированное значение | Устанавливаемое значение | |||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | +7 дБм | +10 дБм | ||
| 100 кГц ≤ f < 1 МГц | +13 дБм | +15 дБм | |||
| 1 МГц ≤ f < 3 ГГц | +13 дБм | +25 дБм | |||
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | -120 дБм | ||
| 100 кГц < f ≤3 ГГц | -130 дБм | -140 дБм | |||
| Абсолютная неопределенность | |||||
| - | +13 ~ -60 дБм | -60 ~ -110 дБм | -110 ~ -130 дБм | ||
| Погрешность установки уровня | 9 кГц ≤ f < 100 кГц | ≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | - | |
| 100 кГц < f ≤3 ГГц | ≤0,7 дБ ≤0,5 дБ (тип.) | ≤0,9 дБ )≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | ||
| 3 ГГц < f ≤ 6 ГГц | ≤0,9 дБ ≤0,5 дБ (тип.) | ≤1,1 дБ ≤0,5 дБ (тип.) | ≤0,9 дБ (тип.) | ||
| КСВН | ≤1,8 (типичное) | ||||
| Установка уровня | < 5 % | ||||
| Время установки(ALC=on, частота фиксирована, 20°С ~ 30°С) | ≤5 мс (типичное) | ||||
| Непрерывный режим настройки уровня(ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм | >20 дБ (типичное) | ||||
| Обратная мощность | |||||
| Макс. обратная мощность | 50 В DC - макс. напряжение постоянного тока | ||||
| 10 Вт (1 МГц < f ≤ 3 ГГц) | |||||
| Свипирование по апмлитуде | |||||
| Рабочие режимы | пошаговое, по списку | ||||
| Режим | одиночное, непрерывное | ||||
| Диапазон | полный уровень | ||||
| Форма | треугольник, пила | ||||
| Шаг изменения | линейный, логарифмический | ||||
| Количество точек | пошаговое: 2...65535 | ||||
| по списку: 1...6001 | |||||
| Временной диапазон | 20 мс...100 с | ||||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||||
| ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) | |||||
| Формы сигнала | синус, меандр, треугольник, пила, свипирование (синус) | ||||
| Частотный диапазон | Синус, свипирование (синус) | 0,1 Гц ~ 1 МГц | |||
| Меандр | 0,1 Гц ~ 20 кГц | ||||
| Треугольник, пила | 0,1 Гц ~ 100 кГц | ||||
| Разрешение | 0,01Гц | ||||
| Выходное напряжение | Диапазон установки | 1 мВ ~ 3 В | |||
| Разрешение | 1 мВ | ||||
| Свипирование (синус) | Режим | Однократный, непрерывный | |||
| Время | 1 мс ~ 1000 с | ||||
| Форма | треугольник, пила | ||||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||||
| Выходной импеданс | 50 Ом (номинал) | ||||
| МОДУЛЯЦИЯ | |||||
| Амплитудная модуляция (АМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Глубина | 0 % ~ 100 % | ||||
| Разрешение | 0,1 % | ||||
| Погрешность установки глубины АМ (fмод = 1 кГц) | <4 %уст.значения + 1 % | ||||
| Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) | <3 % (типичное) | ||||
| Неравномерность АЧХ | < 3 дБ (номинал.) | ||||
| Частотная модуляция (ЧМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Девиация | N x 1 МГц (номинал.) | ||||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | ||||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <2 %уст.значения + 20 Гц | ||||
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) | <2 % (типичное) | ||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинал.) | ||||
| Фазовая модуляция (ФМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Макс.девиация | 3 рад (f≤23,4375 МГц)N x 5 рад (f>23,4375 МГц) | ||||
| Разрешение | <0,1 % девиации или 0,01 рад, что больше | ||||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <4 %уст.значения + 0,1 рад | ||||
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) | <1 % (типичное) | ||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) | ||||
| Импульсная модуляция | |||||
| Источник | внутренний, внешний | ||||
| Диапазон включения/выключения | >80 дБ (25 МГц ≤ f <3 ГГц) | ||||
| >70 дБ (3 ГГц ≤ f ≤6 ГГц) | |||||
| Время нарстания/спада (10% / 90%) | <50 нс, 10 нс (типичное) | ||||
| Частота повторения импульсов | DC ~ 1 МГц | ||||
| Импульсный генератор | |||||
| Режим | одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000) | ||||
| Период | Диапазон | 40 нс ~170 с | |||
| Разрешение | 10 нс | ||||
| Длительность | Диапазон | 10 нс ~ (170 с ~ 10 нс) | |||
| Разрешение | 10 нс | ||||
| Задержка запуска | Диапазон | 10 нс ~170 с | |||
| Разрешение | 10 нс | ||||
| Двойной импульс | Диапазон | 20 нс ~ (170 с ~ 20 нс) | |||
| Разрешение | 10 нс | ||||
| Запуск | Авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN) | ||||
| Генератор паттернов (опция PUG-DSG3000) | |||||
| Импульсный генератор паттернов | Количество импульсов | 1 ~ 2047 | |||
| Временной диапазон | 20 нс ~170 с | ||||
| Повторение паттернов | 1 ~ 256 | ||||
| I/Q модуляция (опция IQ-DSG3000) | |||||
| Источник модуляции | внутренний, внешний | ||||
| Полоса (RF) | Внешняя модуляция | ||||
| Полоса (I или Q) | до 60 МГц (номинал.) | ||||
| RF (I + Q) | до 120 МГц (номинал.) | ||||
| Внутренняя модуляция | |||||
| Полоса (I или Q) | до 30 МГц (номинал.) | ||||
| RF (I + Q) | до 60 МГц (номинал.) | ||||
| Подавление несущей | Диапазон несущей 50 МГц ≤ f ≤3 ГГц | - | |||
| - | ≥ 40 дБн (типичное) | ||||
| - | |||||
| Подавление боковой полосы | Полоса модуляциидо ±10 МГц | ≥ 40 дБн (типичное) | |||
| Внешние входы I/Q | КСВН | <1,5 | |||
| Полное значение на входе | 0,5 Вскз (I+Q)скз | ||||
| Внутренняя модуляция | |||||
| EVM | 16QAM, root cosine фильр (α=0,22), 4 Мвыб/с | ||||
| 50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) | ≤0,7%скз (типичное) | ||||
| 3 ГГц ≤ f ≤6 ГГц (уровень ≤ 0 дБм) | ≤1,2%скз (типичное) | ||||
| QPSK, root cosine фильр (α=0,22), 4 Мвыб/с | |||||
| 50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) | ≤0,7%скз (типичное) | ||||
| 3ГГц ≤ f ≤6 ГГц (уровень ≤ 0 дБм) | ≤1,2%скз (типичное) | ||||
| Внешняя модуляция | |||||
| EVM | CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм | ≤1,2%, ≤0,8% (типичное) | |||
| ACPR | ≥ 70 дБ | ||||
Комплект поставки DSG3060:
| № | Наименование | Количество |
| 1. | Генератор высокочастотный DSG3060 | 1 |
| 2. | Кабель питания | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | CD диск с руководством по эксплуатации и руководством по программированию | 1 |
Развернуть полное описание
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Гарантия и возврат
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Отзывы о товаре DSG3060 генератор высокочастотный
15.08.2019
Отзыв:
Самые качественные генераторы импульсов на ЭталонПрибор
12.07.2019
Отзыв:
DSG3060 генератор высокочастотный - самый точный
24.06.2019
Отзыв:
Генераторы импульсов в этом магазине нужные
Сервис
Центр измерительной техники «Эталонприбор» располагает своим собственным ремонтным сервисом, где Вы можете получить услуги по: ремонту, наладке, калибровке, гарантийному и послегарантийному обслуживанию измерительного оборудования, как приобретенного у нас, так и у других поставщиков. Сервис работает на основе лицензии, выданной Ростехрегулированием РФ.
Файлы для загрузки
Сервисное обслуживание
Похожие товары
Полезные статьи
Уровень влажности в помещении играет важную роль в формировании оптимальных условий для комфортного пребывания. Для определения этого параметра используются устройства, называемые гигрометрами. В этой статье мы расскажем, как выбрать подходящее оборудование такого типа для различных объектов.
Осциллограф — это прибор для наблюдения, измерения, записи и анализа амплитудных и временных характеристик электрического сигнала. Подаваемый на вход устройства, он отображается либо на экране, либо фиксируется на фотоленте для последующего изучения.
Если вы задумались о приобретении мультиметра, важно заранее ознакомиться с рядом полезных рекомендаций, которые помогут сделать правильный выбор. Мы подготовили небольшую статью, которая, надеемся, окажется полезной.
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Новинки
Цена: по запросу
В корзину
Хит продаж
Цена: 37 420
₽
В корзину
Хит продаж
Цена: 34 690
₽
В корзину
Хит продаж
Недавно просмотренные
ИНН: 5029242996
ОГРН: 1195081019836
ОГРН: 1195081019836
