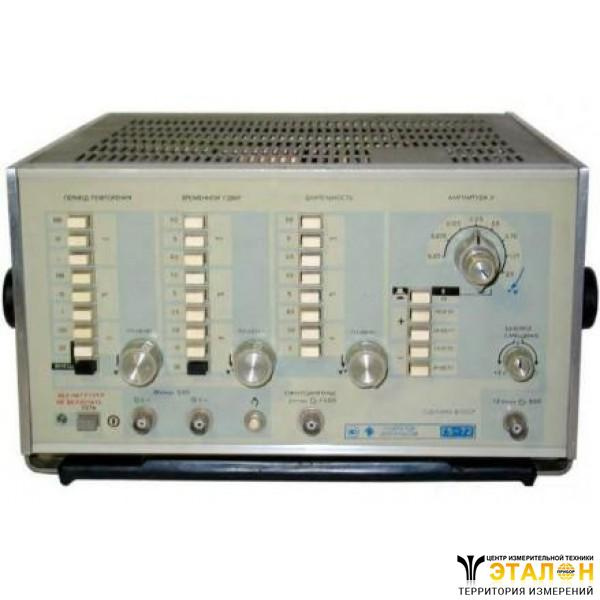

Генератор импульсов Г5-72 (Г572, Г5 72, g5-72, g572, g5 72)
Генератор импульсов Г5-72 предназначен для исследования и обслуживания различных радиотехнических устройств.
Технические характеристики приборов генераторы импульсов Г5-72:
Период повторения:
- режим одинарных импульсов - 20нс-1нс;
- режим парных импульсов - 50нс-1с;
Погрешность установки периода повторения прибора генератор импульсов Г5-72 - 0,1Т;
Максимальная амплитуда - 10В (1 кОм);
Погрешность установки амплитуды прибора генератор импульсов Г5-72 - 0,1U+0,25В;
Длительность импульсов - 5нс-500мс;
Погрешность установки длительности - 0,1?+3нс;
Длительность фронта, среза прибора генератор импульсов Г5-72 - ?2нс;
Неравномерность вершины импульса и исходного уровня в паузе между импульсами прибора генератор импульсов Г5-72 - 5%;
Временной сдвиг (задержка) основного импульса относительно синхроимпульса - 10нс-500мс;
Погрешность установки временного сдвига - 0,1D+3нс;
Потребляемая мощность прибора генератор импульсов Г5-72 - 140В?А;
Питание - 220В, 50Гц или 400Гц;
Габариты прибора генератор импульсов Г5-72 - 335х200х354мм;
Масса - 7,5кг.
