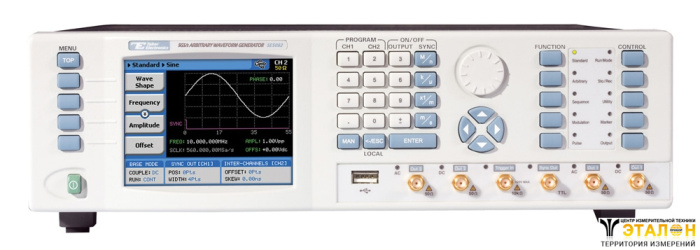

SE5082 - генератор сигналов произвольной формы
Цена:
по запросу
Общая стоимость 0 руб.
Характеристики
Гарантия
5 лет
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Особенности генератора сигналов произвольной формы SE5082:
- Число выходных каналов: 2;
- Максимальная частота выходного сигнала: до 2,5 ГГц – синус, до 1,25 ГГц – меандр/ импульс, до 300 МГц для остальных;
- Опция Module-RF для увеличения частоты выходного сигнала до 7 ГГц (субдискретизация сигнала во второй зоне Найквиста);
- Частота дискретизации до 5 ГГц;
- Амплитуда сигнала до 2 Впик-пик на нагрузке 50 Ом (дифференциальный выход), до 4 Впик-пик с опцией Module-HV;
- Длительность фронта/среза ≤200 пс;
- Работа с несколькими зонами Найквиста (до 4-й зоны);
- Разрядность ЦАП 14 бит;
- Регулировка временного сдвига между каналами от -3нс до +3 нс с разрешением 10 пс;
- Независимая или синхронизированная работа каналов ;
- Память для формирования сигнала 32 МБ (опция – 64 МБ);
- Различные Виды модуляции: АМ, ЧМ, ГКЧ, ЧМн, АМн, (n)PSК, (n)QAM;
- Специальный интерфейс управления последовательностью;
- Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск;
- Генератор линейно-изменяющейся частоты (Chirp);
- Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме;
- ПО для формирования сигнала произвольной формы;
- Синхронизация нескольких генераторов;
- Большой цветной ЖК-дисплей (диагональ 4 дюйма);
- Интерфейсы ДУ: USB, LAN, GPIB;
- Гарантия 5 лет.
Технические характеристики генератора сигналов произвольной формы SE5082:
| Параметр | Значение |
| Количество каналов | 2 |
| Тип разъема основного сигнала | SMA |
| Виды выходного сигнала | Синус, треугольник, прямоугольник , импульс, пила, гауссовский, экспоненциальный возрастающий и спадающий сигналы, шум, постоянное напряжение |
| Частотный диапазон | 1 Гц – 2,5 ГГц – для синуса (до 7 ГГц с опцией Module - RF) 1 Гц – 1,25 Г Гц – для импульсного сигнала и прямоугольника 1 Гц – 30 0 МГц – для остальных типов сигналов |
| Разрешение по частоте | 12 знаков |
| Погрешность установки частоты | ±1*10- 6 , при темпера туре от 19 °С до 29 °С Дополнительная погрешность: ±1*10- 6 / °С , при температуре до 19 °С и свыше 29 °С |
| Стабильность опорного генератора | ±1*10- 6/Год |
| Начальная фаза | - 360 ° ... +360 ° (разрешение: 0,01 ° ) |
| Гармонические искажения HBW MBW HV RF | 2 - я гармоника 3 - я гармоника < - 55 дБн < - 50 дБн < - 55 дБн < - 50 дБн < - 50 дБн < - 45 дБн < - 60 дБн < - 45 дБн |
| Фазовые шумы | -115 дБн/Гц (отстройка 10 кГц) |
| Режим | Одинарный или парный, инвертированный или нормальный |
| Период следования | MBW / HBW : 800 пс ... 1,6 с (разреш. 200 пс); HV : 4 нс ... 1,6 с (разреш. 1 нс) |
| Длительность импульса | MBW / HBW : 800 пс ... 1,6 с (разреш. 200 пс); HV : 4 нс ... 1,6 с (разреш. 1 нс) |
| Длительность фронта/сре за | MBW / HBW : ≤ 200 пс; HV : ≤ 600 пс |
| Задержка | MBW / HBW : 200 пс ... 1,6 с; HV : 1 нс ... 1,6 с |
| Диапазон выходного уровня (50 Ом) | MBW / HBW : 50 мВпик - пик ... 1 Впик - пик; HV : 50 мВпик - пик ... 2 Впик - пик |
| Число уровней | 1 ... 1000 |
| Время шага | 400 пс ... 1 с |
| Память | 100 кБ |
| PRBS | PRBS 7, PRBS 9, PRBS 11, PRBS 15, PRBS 23, PRBS 31 или пользовательский С корость передачи данных: 1 бит/с ... 1 Гбит/с |
| Диапазон частот | Определяется используемой частотой дискрети зации |
| Частота дискретизации | От 10 МГц до 5 ГГц |
| Память | 32 МБ - стандартно, 64 МБ - опция |
| Минимальный размер сегмента | 384 байт а (разрешение 32 байта) |
| Количество сегментов | 1...32000 |
| Разрешение по вертикали | 12 бит |
| Формирование последовательности | 1 . .. 1000 сценариев 3 ... 49152 шагов 1 ... 16.000.000 циклов повторения сегмента |
| Формирование последовательности последовательностей | 1 сценарий 3 ... 1000 шагов 1 ... 1.000.000 циклов повторения последовательности |
| Управление | Через ПО или порт управления последовательностью |
| Общие характеристики | Форма несущей: синус, прямоугольник, треугольник Частота несущей: 10 кГц ... 2,5 ГГц Источник модулирующего колебания: внутренний |
| ЧМ | Форма модуляции: синус, прямоугольник, треугольник, пила Частота модуляции: 100 Гц ... 250 МГц Девиация: 10 МГц ... 1,25 ГГц |
| АМ | Форма модуляции: синус, прямоугольник, треугольник, пила Частота модуляции: 100 Гц ... 100 МГц Глубина модуляции: 0 ... 200 % |
| ЧМн, АМн | Скорость : 100 Мбит/с ... 1 Гбит/с Число скачков: 2 ... 256 Длительность скачка: 1 нс ... 10 с |
| (n)PSK, (n)QAM | Типы модуляции : PSK, BPSK, QPSK, OQPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM , пользовательская Символьная скорость: 100 Мбит/с ... 1 Гбит/с Погрешность: 1*10 - 6 |
| ГКЧ / Chirp | Тип, направление: линейное/ логарифмическое, прямое/обратное Длительность качания: 0,5 мкс ... 9,999 мс |
| Выходное сопротивление | 50 Ом |
| Связь по выходу / тип выхода | DC / несимметричный или дифференциальный |
| Время нарастания/спада | ≤ 200 пс |
| Полоса частот | 3 ГГц |
| Выходной уровень | Несимметричный выход: 100 мВ – 1 Впик - пик Д ифф еренциальный выход : 20 0 мВ – 2 Впик - пик |
| Разрешение по амплитуде | 4 знака |
| Погрешность установки амплитуды | ± (3 % + 5 мВ) , смещение – 0 В |
| Постоянное смещение | - 500 м В ... + 500 м В |
| Погрешность установки постоянного смещения | ± (5 % + 5 мВ) |
| Выброс | 6 % |
| Выходное сопротивление | 50 Ом |
| Связь по выходу / тип выхода | DC / несимметричный или дифференциальный |
| Время нарастания/спада | ≤ 150 пс |
| Полоса частот | 4 ГГц |
| Выходной уровень | Несим метричный выход: 100 мВ – 1,5 Впик - пик Дифференциальный выход : 20 0 мВ – 3 Впик - пик |
| Разрешение по амплитуде | 4 знака |
| Погрешность установки амплитуды | ± (3 % + 5 мВ) , смещение – 0 В |
| Постоянное смещение | - 100 мВ ... + 100 мВ |
| Погрешность установки постоянного смещения | ± (5 % + 5 мВ) |
| Выброс | 6 % |
| Тип разъема | SMA на передней панели |
| Входное сопротивление | 10 кОм , 50 кОм (переключаемо) |
| Полярность | Положительная, отрицательная, положительная и отрицательная |
| Защита вход | ± 20 Впост |
| Диапазон частот | 0 ... 15 МГц |
| Управление уровнем запуска | Диапазон: - 5 В ... +5 В на 50 Ом; - 10 В ... +10 В на 1 кОм Разрешение: 12 бит (2,5 мВ) Погрешность установки: ± (5 % + 2, 5 мВ) Чувствительность: 0,2 Впик - пик |
| Минимальная длительность импульса | 10 нс |
| Тип разъема | BNC на задней панели |
| Входное сопротивление | 1 0 к Ом |
| Полярность | Положительная, отрицательная, положительная и отрицательная |
| Защита вход | ± 20 Впост |
| Диапазон частот | 0 ... 15 МГц |
| Управление уровнем запуска | Диапазон: - 5 В ... +5 В Разрешение: 12 бит (2,5 мВ) Погрешность установки: ± (5 % + 2, 5 мВ) Чувствительность: 0,2 Впик - пик |
| Минимальная длительность импульса | 10 нс |
| Тип разъема | BNC на задней панели |
| Входная частота | 10 МГц ... 100 МГц |
| Входное сопротивление | 50 Ом |
| Входной уровень | 0 дБм ... 10 дБм |
| Диапазон частот | 10 кГц ... 5 ГГц |
| Делитель частоты | 1/1, 1/2, 1/4, 1/256 |
| Защита входа | 15 дБм |
| Источник | Канал 1, Канал 2, Канал 1 и Канал 2 |
| Режимы запуска | Непрерывный, удержание, ожидание, детектирование, прерывание , перезапуск , по пакету, по строб импульсу, по заданной длительности импульса (10 нс ... 2 с) |
| Задержка запуска | 100 нс ... 2 с – внешний запуск 152 ... 8,000,000 SCLK периодов – внутренний запуск |
| Начальный сдвиг фаз | 200 пс |
| Регулировка | 0 ... до длительности сигнала (по числу точек) Разрешение 8 точек Точно: - 3 нс ... 3 нс Разрешение 10 пс |
| Начальный сдвиг фаз | от 20 нс |
| Регулировка | - 5 нс ... 5 нс Разрешение 10 пс |
| Интерфейсы | USB (2 шт – для управления и сохранения данных), LAN, GPIB, порт управления последовательностью |
| Дополнительные выходы | Маркеры |
| Дисплей | TFT с подсветкой, разрешение 320x240, диагональ 4 “ |
| Напряжение питания | От 100 В до 240 В (± 15 %), 50 / 60 Гц |
| Потребляемая мощность | 150 ВА |
| Габаритные размеры (ШхВхГ) | 315 × 102 × 425 мм - с ножками 315 × 88 × 425 мм - без ножек |
| Масса | 4,5 кг |
| Условия эксплуатации | от 0 до + 40 °С, влажность не более 85 % |
| Условия хранения | от - 40 до + 70 °С |
Комплект поставки
| № | Наименование | Количество |
| 1 | Генератор сигналов произвольной формы SE5082 | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | ПО | 1 |
