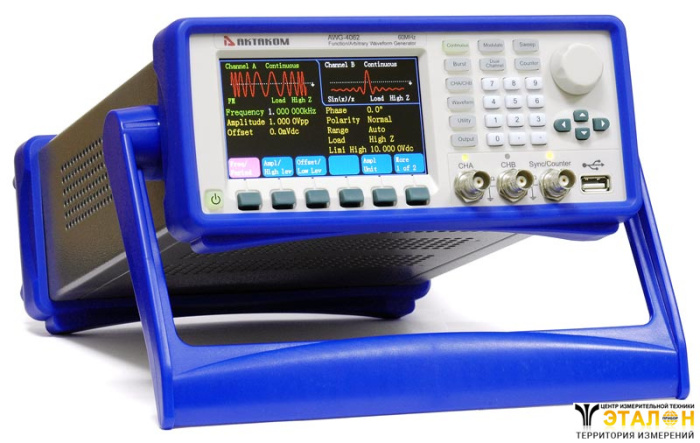

Генератор сигналов специальной формы AWG-4062
Цена:
по запросу
Общая стоимость 0 руб.
Характеристики
Гарантия
14 месяцев
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Генератор сигналов специальной формы АКТАКОМ AWG-4062 предлагает большое количество генерируемых форм сигнала и типов модуляции, что в сочетании с высокой функциональностью и невысокой ценой делают генератор сигналов AWG-4062 оптимальным выбором для широкого круга измерительных задач в сферах разработки и тестирования электронных устройств, научных исследований, образования.
Генератор сигналов специальной формы АКТАКОМ AWG-4062 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф.
Технические характеристики
| Максимальная выходная частота | 10 МГц (AWG-4012) 20 МГц (AWG-4022) 30 МГц (AWG-4032) 40 МГц (AWG-4042) 60 МГц (AWG-4062) | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум Встроенные специальной формы 50 типов Произвольная форма | ||||
Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ... 10 МГц (AWG-4012) 1 мкГц ... 20 МГц (AWG-4022) 1 мкГц ... 30 МГц (AWG-4032) 1 мкГц ... 40 МГц (AWG-4042) 1 мкГц ... 60 МГц (AWG-4062) | |||
| прямоугольный сигнал | 1 мкГц ... 10 МГц | ||||
| импульсный сигнал | 1 мкГц ... 10 МГц | ||||
| другие формы | 1 мкГц ... 5 МГц | ||||
| Встроенные формы | Количество точек участвующих в формировании сигнала | 4…4096 | |||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ... 28°C) | ±(50 ppm + 1 мкГц) | ||||
Синусоидальный сигнал | |||||
| Коэффициент гармоник | ≤-60 дБн (DC-5 МГц) ≤-50 дБн (5 МГц - 30 МГц) ≤-45 дБн (≥30 МГц) | ||||
| Общие гармонические искажения | <0.1% | ||||
Прямоугольный сигнал | |||||
| Время нарастания / спада | ≤ 20 нс | ||||
| Выброс | ≤ 10 % | ||||
| Коэф. заполнения | 0,1% ... 99,9% (мин. длительность 50 нс) | ||||
Треугольный сигнал | |||||
| Симмметрия | 0 ... 100% | ||||
Импульсный сигнал | |||||
| Длительность | 50 нс ... 2000 с | ||||
| Время нарастания / спада | ≤ 20 нс | ||||
Пользовательская (произвольная) форма | |||||
| Количество точек участвующих в формировании сигнала | 4096 | ||||
| Вертикальное разрешение | 14 бит (канал CHA), 10 бит (канал CHB) | ||||
| Частота дискретизации | 120 Мвыб/с (кроме AWG-4052); 150 МВыб/с (AWG-4062) | ||||
| Энергонезависимая память | 5 редактируемых форм | ||||
Амплитуда | |||||
| Амплитуда (50 Ом) | 0,1 мВп-п -10 Вп-п (≤ 20 МГц) 0,1 мВп-п -7,5 Вп-п (> 20 МГц) | ||||
| Амплитуда (выс. импеданс) | 0,2 мВп-п -20 Вп-п (≤ 20 МГц) 0,2 мВп-п -15 Вп-п (> 20 МГц) | ||||
| Вертикальное разрешение (50 Ом) | 1 мВп-п (≥1 Вп-п) 0,1 мВп-п (<1 Вп-п) | ||||
| Вертикальное разрешение (выс. импеданс) | 2 мВп-п (≥2 Вп-п) 0,2 мВп-п (<2 Вп-п) | ||||
| Точность (1 кГц, синус, DC смещение = 0) | ±(1 %+1 мВп-п) | ||||
| Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) | ±0.2 дБ (<5 МГц) ±0.3 дБ (5 МГц ... 20 МГц) ±0.5 дБ (≥20 МГц) | ||||
DC смещение | |||||
| Диапазон (DC) | ±5 В (50 Ом), ±10 В (высокий импеданс) | ||||
| Погрешность | ±(1% + 1 мВ.) | ||||
| Разрешение (50 Ом) | 1 мВ (смещение ≥ 0,5 В) 0,1 мВ (смещение < 0,5 В) | ||||
| Разрешение (выс. импеданс) | 2 мВ (смещение ≥ 1 В) 0,2 мВ (смещение < 1 В) | ||||
AM Модуляция (выход CHA) | |||||
| Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) | ||||
| Источник | Внутренний/Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной (1 мГц ... 100 кГц) | ||||
| Коэффициент модуляции | 0% ... 120% | ||||
ЧМ Модуляция (выход CHA) | |||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц) | ||||
ФМ Модуляция (выход CHA) | |||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц) | ||||
| Девиация | 0 ... 360° | ||||
Частотная и фазовая манипуляция (выход CHA) | |||||
| Тип | ЧМн (FSK), ФМн (BPSK) | ||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний/Внешний | ||||
| Диапазон ЧМн | 1 мкГц ... максимальная частота | ||||
| Частота переключения ЧМн | 1 мГц ... 100 кГц | ||||
| Фаза переключения ФМн | 0 ... 360° | ||||
ШИМ модуляция (выход CHA) | |||||
| Частота | 1 мГц ... 100 кГц | ||||
| Несущая | импульсный | ||||
| Источник | Внутренний / Внешний | ||||
| Девиация | 0% ... 99% | ||||
SUM модуляция (выход CHA) | |||||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||||
| Источник | Внутренний / Внешний | ||||
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 1 МГц) | ||||
| Коэффициент модуляции | 0% ... 100% | ||||
Режим свипирования (выход CHA) | |||||
| Тип свипирования | по частоте | ||||
| Интервал свипирования | 5 мс ... 500 с | ||||
| Закон | линейный / логарифмический | ||||
| Направление | Вверх / Вниз | ||||
| Время прямого хода /возврата | 0 ... 500 с | ||||
| Список свипирования | до 600 шагов, время шага 5 мс ... 500 с | ||||
| Источник запуска | Ручной, внешний, внутренний | ||||
Режим пачек импульсов (выход CHA) | |||||
| Форма | синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) | ||||
| Период | 1 мкс ... 500 с | ||||
| Тип | Количество импульсов: 1 ... 1 000 000 | ||||
| Начальная / Конечная фаза | 0° ... 360° | ||||
| Источник запуска | Ручной, внешний, внутренний | ||||
Режим суммирования каналов (выход CHB) | |||||
| Связь по частоте | Отношение частот / разность частот | ||||
| Связь по амплитуде и DC смещению | Разность амплитуд / разность смещений | ||||
| Комбинированный выход | Объединение амплитуд 0% ... 100% | ||||
Вход запуска и модуляции | |||||
| Уровень запуска | TTL | ||||
| Уровень модуляции | ±5 Вп-п (полная шкала) | ||||
| Входной импеданс | > 10 К номинальный | ||||
| Тип разъема | BNC | ||||
Выход синхроимпульса (Sync ) | |||||
| Форма | прямоугольный импульс | ||||
| Уровень | 5 В (выс. импеданс) 2,5 В (50 Ом) | ||||
| Частота и длительность импульса | изменяемая в зависимости от рабочего режима | ||||
| Фронт нарастания | < 10 нс (типичное) | ||||
| Входной импеданс | 50 Ом (типичное) | ||||
| Тип разъема | BNC | ||||
Частотомер | |||||
| Частотный диапазон | Один канал: 100 мГц ... 350 МГц | ||||
| Разрешение по частоте | 6 разрядов/с | ||||
| Измерение периода и длительности импульса | 100 нс ... 20 с | ||||
| Измерение коэф. заполнения | 1% ... 99% | ||||
| Чувствительность | 20 мВскз ... 5 Вскз 10 мГц ... 100 МГц 40 мВскз ... 5 Вскз 100 мГц ... 200 МГц 50 мВскз ... 5 Вскз 200 мГц ... 350 МГц | ||||
| Время стробирования | 1 мс ... 500 с | ||||
| Связь | AC, DC | ||||
| Уровень запуска | -3 В ... 3 В | ||||
| ФНЧ | отключаемый | ||||
Вход тактирования | |||||
| Тактовая частота | 10 МГц ± 100 кГц | ||||
| Амплитуда | 1 Вп-п ... 5 Вп-п | ||||
| Входной импеданс | 5 кОм, AC связь | ||||
Выход тактирования | |||||
| Тактовая частота | 10 МГц | ||||
| Амплитуда | >1 Вп-п | ||||
| Выходной импеданс | 5 кОм, AC связь | ||||
Основные характеристики | |||||
| Тип дисплея | Жидкокристаллический, 4.3" TFT, 480 х 272 | ||||
| Интерфейс | USB device, USB host, RS-232 | ||||
| Питание | 100...240 В АС скз, 45...65 Гц | ||||
| Потребляемая мощность | не более 30 Вт | ||||
| Рабочая температура | 0...40 °C | ||||
| Габаритные размеры | 334 х 256 х 106 мм | ||||
| Масса | 3 кг | ||||
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- Генератор сигналов
- Шнур питания
- Кабель BNC
- Руководство по эксплуатации
Дополнительная комплектация
- Амплитудный усилитель АКТАКОМ AVA-1408
- Амплитудный усилитель АКТАКОМ AVA-1420
- Амплитудный усилитель АКТАКОМ AVA-1745
- Амплитудный усилитель АКТАКОМ AVA-1804
- Амплитудный усилитель АКТАКОМ AVA-1810
