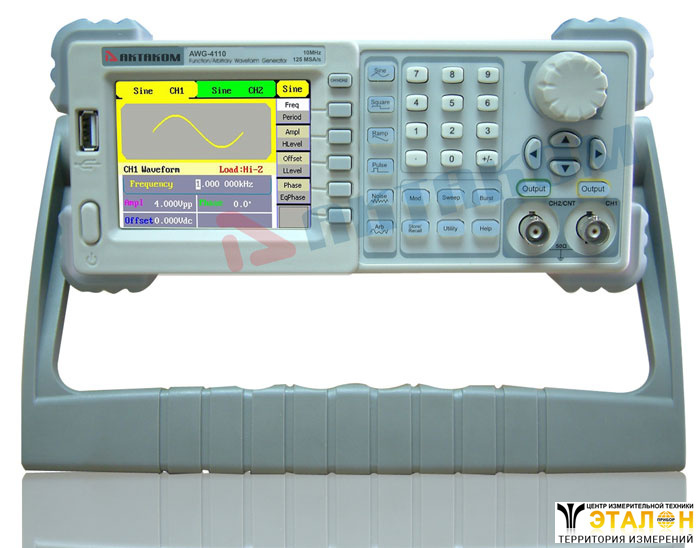

Генератор сигналов специальной формы AWG-4110
Цена:
по запросу
Общая стоимость 0 руб.
Характеристики
Гарантия
12 месяцев
Интервал поверки
30 дней
Госреестр РФ
53406-13
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Генератор сигналов специальной формы АКТАКОМ AWG-4110 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокую стабильность и малый дрейф. Высочайшая функциональность и невысокая цена делают генератор сигналов специальной формы АКТАКОМ AWG-4110 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 10 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум 48 типов специальной формы | ||||
Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 10 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 10 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 5 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 300 кГц | ||||
| белый шум (Гаусс) | полоса 10 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 5 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 50 ppm (90 дней), 100 ppm (1 год) | ||||
Синусоидальный сигнал | |||||
| Коэффициент гармоник | CH1 | CH2 | |||
| < 1 Вп-п | > 1 Вп-п | < 1 Вп-п | > 1 Вп-п | ||
| DC-1 МГц | -55 дБн | -45 дБн | -55 дБн | -45 дБн | |
| 1 МГц - 5 МГц | -55 дБн | -40 дБн | -55 дБн | -40 дБн | |
| 5 МГц - 25 МГц | -50 дБн | -35 дБн | -50 дБн | -35 дБн | |
| Общие гармонические искажения | <0.2% (DC ~ 20 кГц,1 Вп-п) | ||||
| Негармонические искажения | < -70 дБн (DC ~ 1 МГц) | ||||
| Фазовый шум | -108 дБн/Гц @ 10 кГц | ||||
Прямоугольный сигнал | |||||
| Время нарастания / спада | < 12 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 5 % (1 кГц, 1 Вп-п) | ||||
| Коэф. заполнения | 1 мГц ~ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 20 MГц | 40% ~ 60% | ||||
| 20 мГц ~ 25 MГц | 50% | ||||
| Ассиметрия | 1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф. заполнения) | ||||
| Джиттер | 6 нс +0,1% от периода (1 кГц, 1 Вп-п) | ||||
Треугольный сигнал | |||||
| Нелинейность | < 0,1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал | |||||
| Длительность импульса | 20 нс ~ 2000 с , разрешение 1 нс | ||||
| Время нарастания / спада | < 12 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 5% | ||||
| Джиттер | 6 нс +100 ppm от периода | ||||
Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 125 Мвыб/сек | ||||
| Время нарастания / спада | < 20 нс | ||||
| Джиттер (СКЗ) | 6 нс + 30 ppm | ||||
| Сохранение в энергонезависимую память | 10 форм | ||||
Характеристики выхода:
Канал (выход) | CH1 | CH2 |
| Амплитуда | 2 мВп-п -10 Вп-п (50 Ом, <10 МГц) 2 мВп-п - 5 Вп-п (50 Ом, >10 МГц) 4 мВп-п ~ 20 Вп-п (высокий импеданс) <10 МГц) 4 мВп-п - 10 Вп-п (высокий импеданс) > 10MГц) | 2 мВп-п - 3 Вп-п (50 Ом) 4 мВп-п ~ 6 Вп-п (высокий импеданс) |
| Вертиакальное разрешение(100 кГц, синус) | ±(1 %+1 мВп-п) | ±(1 %+ 1 мВп-п) |
| Неравномерность АЧХ (синус, 5 Вп-п) | 0.1 дБ (<100 кГц) 0.15 дБ (100 кГц ~ 5 МГц) 0.3 дБ (>5 МГц) | |
DC смещение:
Канал (выход) | CH1 | CH2 |
| Диапазон (DC) | 5 В (50 Ом) 10 В (высокий импеданс) | 1.5 В (50 Ом) 3 В (высокий импеданс) |
| Погрешность | ± (1%+1 мВ) | |
Выходной разъем:
Канал (выход) | CH1 | CH2 |
| Импеданс | 50 Ом | 50 Ом |
| Защита | защита от короткого замыкания | защита от короткого замыкания |
AM Модуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной (2 мГц ~ 20 кГц) |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц) |
| Девиация частоты | 0 ~ 2.5 МГц |
ФМ Модуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц) |
| Девиация | 0 ~ 360° |
Частотная манипуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц) |
Амплитудная манипуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц) |
ШИМ модуляция(CH1/CH2):
| Частота | 500 мкГц ~ 20 кГц |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Внешний | -6 В ~+6 В (соответствует глубине модуляции 0%~100%) |
Режим свипирования (качания)(CH1/CH2):
| Форма | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Закон | линейный / логарифмический |
| Направление | Вверх/Вниз |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник запуска | Ручной, внешний, внутренний |
Режим пачек импульсов(CH1/CH2):
| Форма | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Тип | Количество импульсов: 1 ~ 50000 , непрерывный, стробированный |
| Начальная / Конечная фаза | 0° ~ 360° |
| Время стояния | 1 мс ~ 500 с + 0.1% |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
Разъемы на передней панели:
| Внешняя модуляция | ±6 Вп-п (5 кОм входной импеданс) |
| Внешний запуск | TTL уровень |
Вход запуска:
| Уровень | TTL |
| Скорость нарастания | > 100 нс |
| Входной импеданс | > 10 К, DC связь |
| Время отклика | свипирование:< 500 мкс |
| Режим пачек | < 500 нс |
Выход запуска:
| Уровень | TTL |
| Длительность импульса | > 400 нс |
| Выходной импеданс | > 50 Ом |
| Максимальная частота | 1 МГц |
SYNC выход:
| Уровень | TTL |
| Длительность | > 50 нс |
| Входной импеданс | > 50 Ом |
| Максимальная частота | 2 МГц |
Частотомер:
| Измеряемый параметр | Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | ||
| Частотный диапазон | Один канал: 100 мГц ~ 200 МГц | ||
| Разрешение по частоте | 6 разрядов/с | ||
| Диапазон амплитуд и чувствительность (немодулированный сигнал) | |||
| Авто | 1 Гц ~ 200 MГц | 200 мВп-пp ~ 5 Вп-п | |
| Ручной | DC связь | DC диапазон девиации | +1.5 В dc |
| 100 мГц ~ 100 МГц | 20 мВскз ~ +5 Вac+dc | ||
| 100 МГц ~ 200 МГц | 40 мВскз ~ +5 Вac+dc | ||
| AC связь | 1 Гц ~ 100 МГц | 50 мВскз ~ +5 Вac+dc | |
| 100 МГц ~ 200 МГц | 100 мВскз ~ +5 Вac+dc | ||
| Длительность импульса и коэффициент заполнения | 1 Гц ~ 10 МГц (100 мВп-п ~ 10 Вп-п) | ||
| Параметры входа | Входной импеданс | 1 МОм | |
| Тип свяи | AC, DC | ||
| Чувствительность | Три уровня: низкий, средний, высокий | ||
| Система запуска | Уровень запуска: ±3 В (0.1 %~ 100%) | ||
| Разрешение: 6 мВ | |||
| Установка уровня: ручной / автоматический | |||
Основные характеристики:
| Тип дисплея | Жидкокристаллический, 3.5" TFT, 320 х 240 | |
| Интерфейс | USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN | |
| Питание | 100~240 В АСскз, 45~440 Гц, CATII | |
| Потребляемая мощность | не более 30 Вт | |
| Рабочая температура | 0°C...50°C | |
| Габаритные размеры | 229 х 105 х 281 мм | |
| Вес | 2,8 кг | |
| Габариты в упаковочной таре | 230х200х430 мм | |
| Вес в упаковочной таре | 3,8 кг | |
Стандартная комплектация
- Генератор сигналов
- Кабель питания
- Эксплуатационный документ
Дополнительная комплектация
- Амплитудный усилитель АКТАКОМ AVA-1408
- Амплитудный усилитель АКТАКОМ AVA-1420
- Амплитудный усилитель АКТАКОМ AVA-1745
- Амплитудный усилитель АКТАКОМ AVA-1804
- Амплитудный усилитель АКТАКОМ AVA-1810
- Программное обеспечение AWGM AWG Manager Программное обеспечение
