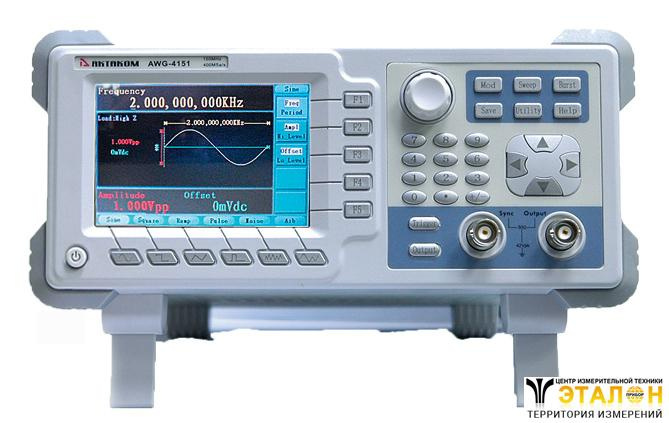

Генератор сигналов специальной формы AWG-4151
Цена:
82 566
₽
Общая стоимость 0 руб.
Характеристики
Гарантия
12 месяцев
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Генератор сигналов специальной формы АКТАКОМ AWG-4151 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Высокая функциональность и невысокая цена делают генератор сигналов специальной формы АКТАКОМ AWG-4151 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 150 МГц | ||||
| Количество каналов | 1 | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 48 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма | ||||
Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 150 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 50 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 25 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 1 МГц | ||||
| белый шум (Гаусс) | полоса 50 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 10 МГц | ||||
| Разрешение по частоте | 32 бит | ||||
| Максимальная дискретизация | 400 Мвыб/сек | ||||
Синусоидальный сигнал | |||||
| Неравномерность АЧХ (1 Вп-п, 100 кГц) | ±0.2 дБ (<10 МГц) ±0.3 дБ (10 МГц ~ 25 МГц) ±0.5 дБ (25 МГц~100 МГц) ±1.0 дБ (100 МГц~150 МГц) | ||||
| Коэффициент гармоник (1 Вп-п) | <-40 дБн | ||||
| Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п) | <0.2% | ||||
| Фазовый шум (20 МГц) | -110 дБн/Гц @ 10 кГц | ||||
Прямоугольный сигнал | |||||
| Время нарастания /спада (1 кГц, 1 Вп-п) | < 10 нс (10%~90%) | ||||
| Выброс | < 2 % | ||||
| Коэф. заполнения | 20% ~ 80% (≤25 МГц) 50% (>25 МГц) | ||||
| Ассиметрия (<50% коэф. заполнения) | 1% от периода + 5 нс | ||||
| Джиттер | 300 пс +0,1% от периода | ||||
Треугольный сигнал | |||||
| Нелинейность (1 кГц, 1 Вп-п, 100% симметрия) | < 0,1% | ||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал | |||||
| Длительность импульса | 40 нс ~ 2000 с | ||||
| Точность установки | 1 нс | ||||
| Время нарастания / спада | 20 нс ~500 мкс | ||||
| Выброс | < 2% | ||||
| Джиттер | 300 пс +0,1% от периода | ||||
Специальная и произвольная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 2~1 млн. точек | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 200 Мвыб/сек | ||||
| Время нарастания / спада | < 35 нс | ||||
| Джиттер (СКЗ) | 6 нс + 30 ppm | ||||
Характеристики выхода
| Амплитуда (50 Ом) | 10 мВп-п ~ 10 Вп-п (1 мкГц ~ 10 МГц) 10 мВп-п ~ 5 Вп-п (10 мГц ~ 80 МГц) 10 мВп-п ~ 2,5 Вп-п (80 мГц ~ 150 МГц) | |
| Амплитуда (Высокий импеданс) | 20 мВп-п ~ 20 Вп-п (1 мкГц ~ 10 МГц) 20 мВп-п ~ 10 Вп-п (10 мГц ~ 80 МГц) 20 мВп-п ~ 5 Вп-п (80 мГц ~ 150 МГц) | |
| Разрешение вертикальное | 1 мВп-п | |
| Смещение (AC+DC) | ±5 В (50 Ом) ±10 В (высокий импеданс) | |
| Точность установки смещения | 1 мВ | |
| Выходной импеданс | 50 Ом, типичное | |
AM Модуляция
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Девиация частоты | 2 мГц ~ 20 МГц |
ФМ Модуляция
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Девиация | 0 ~ 180° |
Частотная манипуляция
| Несущая | синус |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 100 кГц |
ШИМ модуляция:
| Несущая | импульс |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Частота внутреннего модулирующего сигнала | 2 мГц ~ 20 кГц |
| Глубина девиации | длительность импульса от 0 нс до 200 мксек |
Режим свипирования (качания)
| Форма | синус, прямоугольный, пила |
| Закон | линейный / логарифмический |
| Направление | Вверх/Вниз |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник запуска | Ручной, внешний, внутренний |
Режим пачек импульсов
| Форма | синус, прямоугольный, пила, треугольный, специальной |
| Тип | Количество импульсов: 1 ~ 1 000 000 , непрерывный, стробированный |
| Начальная / Конечная фаза | -360° ~ 360° |
| Время стояния | (10 мс ~ 500 с) ± 0.1% |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
Разъемы на задней панели
| Внешняя модуляция | Диапазон входных частот | DC~20 кГц |
| Диапазон входных напряжений | ±5 Вп-п | |
| Входной импеданс | 10 кОм, типичное | |
| Внешний запуск | Уровень | TTL |
| Фронт | нарастающий или спадающий (по выбору) | |
| Длительность импульса | >100 нс | |
| Задержка запуска | 0 нс~60 с | |
| Вход внешнего тактирования | Импеданс | 1 кОм, AC связь |
| Входное напряжение | 100 мВп-п~5 Вп-п | |
| Частота | 20 МГц±35 кГц | |
| Выход внешнего тактирования | Импеданс | 50 кОм, AC связь |
| Амплитуда | 5 Вп-п, доступно 50 Ом | |
| Выход синхронизации | Уровень | TTL |
| Выходной импеданс | 50 Ом, типичное | |
| Длительность импульса | >400 нс, типичное |
Основные характеристики
| Тип дисплея | Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов | |
| Питание | 100~240 В АСскз 50/60 Гц, CATII | |
| Интерфейс | USB устройство, USB host, LAN, RS-232 | |
| Потребляемая мощность | не более 50 Вт | |
| Рабочая температура | 0°C...40°C | |
| Габаритные размеры | 235 х 110 х 295 мм | |
| Вес | 3 кг | |
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- Генератор сигналов
- Кабель USB
- Кабель BNC
- Кабель питания
- Руководство по эксплуатации
Дополнительная комплектация
- Амплитудный усилитель АКТАКОМ AVA-1408
- Амплитудный усилитель АКТАКОМ AVA-1420
- Амплитудный усилитель АКТАКОМ AVA-1745
- Амплитудный усилитель АКТАКОМ AVA-1804
- Амплитудный усилитель АКТАКОМ AVA-1810
