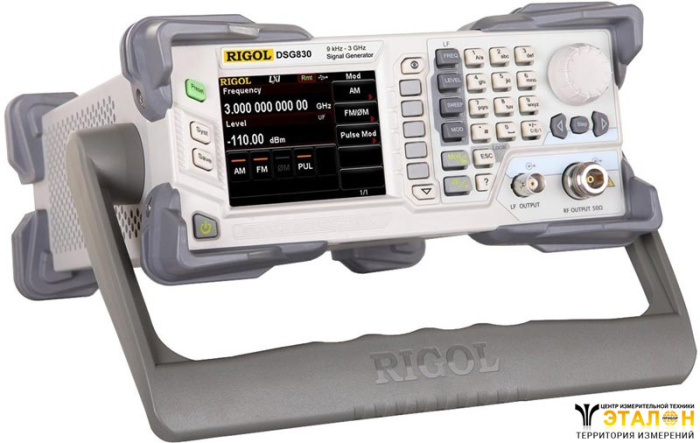

Генератор сигналов высокочастотный DSG830
Цена:
498 006
₽
Общая стоимость 0 руб.
Характеристики
Гарантия
36 месяцев
Интервал поверки
30 рабочих дней
Госреестр РФ
82166-21
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Генератор сигналов высокочастотный Rigol DSG830 способен формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 3 ГГц, благодаря чему генератор сигналов Rigol DSG830 является эффективным инструментом для разработки и тестирования потребительской электроники, средств связи, аудио- и видеотехники и др. Возможность дистанционного управления генератором сигналов Rigol DSG830 по интерфейсу LAN (LXI) позволяет использовать этот генератор в измерительных лабораториях любой конфигурации.
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
ЧАСТОТА | |||||
Частотные характеристики | |||||
| Диапазон частот | 9 кГц ~ 3,0 ГГц | ||||
| Разрешение | 0,01 Гц | ||||
| Скорость переключения | <10 мс (типичное) | ||||
Частотные диапазоны | |||||
| Частотные диапазоны | Значение частоты | N | |||
| 1 2 3 4 5 | f ≤ 227,5 МГц 227,5 МГц < f ≤455 МГц 455 МГц < f ≤ 910 МГц 910 МГц < f ≤ 1820 МГц 1820 МГц < f ≤ 3000 МГц | 0,25 0,125 0,25 0,5 1 | |||
Внутренний источник опорной частоты | |||||
| Частота опорного генератора | 10 МГц | ||||
| Температурная стабильность (0°С ~ 50°С) | <2 ppm <5 ppb (с опцией OCXO-B08) | ||||
| Старение | <1 ppm / год <30 ppb / год (с опцией OCXO-B08) | ||||
| Выход внутреннего опорного генератора | Частота | 10 МГц | |||
| Уровень | +5 дБ...+10 дБ | ||||
| Выходной импеданс | 50 Ом (номинальное) | ||||
| Вход для внешнего опорного генератора | Частота | 10 МГц | |||
| Уровень | 0 дБ ...+10 дБ (типичное) | ||||
| Входной импеданс | 50 Ом (номинальное) | ||||
| Максимальная девиация | ±5 ppm | ||||
Свипирование по частоте | |||||
| Рабочие режимы | пошаговое, по списку | ||||
| Режим | одиночное, непрерывное | ||||
| Диапазон | полный | ||||
| Форма | треугольник, пила | ||||
| Шаг изменения | линейный, логарифмический | ||||
| Количество точек | пошаговое: 2...65535 по списку: 1...6001 | ||||
| Временной диапазон | 20 мс...100 с | ||||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | ||||
Спектральный состав | |||||
| Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) | < -30 дБн | ||||
| Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) | 100 кГц < f ≤ 1,5 ГГц | < -65 дБн; < -70 дБн (типичное) | |||
| 1,5 ГГц < f ≤ 3,0 ГГц | < -54 дБн; < -64 дБн (типичное) | ||||
| Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц) | 100 кГц < f ≤ 1,5 ГГц | < -105 дБн/Гц; < -112 дБн/Гц (типичное) | |||
| 1,5 ГГц < f ≤ 3,0 ГГц | < -99 дБн/Гц; < -106 дБн/Гц (типичное) | ||||
| Общие искажения (CW режим, RMS f= 1ГГц) | 0,3 кГц...3 кГц | < 10 Гц скз, <5 Гц скз (типичное) | |||
| 0,03 кГц...20 кГц | < 50 Гц скз, <10 Гц скз (типичное) | ||||
УРОВЕНЬ | |||||
Диапазон установки | |||||
| Нормированное значение | Устанавливаемое значение | ||||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | +5 дБм | |||
| 100 кГц ≤ f < 3 ГГц | +13 дБм | +20 дБм | |||
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | |||
| 100 кГц < f ≤3 ГГц | -110 дБм | -110 дБм | |||
Абсолютная неопределенность | |||||
| +13 ~ -60 дБм | -60 ~ -110 дБм | ||||
| Погрешность установки уровня | 100 кГц < f ≤3 ГГц | ≤0,9 дБ ≤0,5 дБ (тип.) | ≤1,1 дБ ≤0,7 дБ (тип.) | ||
| КСВН | ≤1,8 (типичное) | ||||
Установка уровня | |||||
| Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С) | ≤5 мс (типичное) | ||||
Обратная мощность | |||||
| Макс. обратная мощность | 50 В DC - макс. напряжение постоянного тока 1 Вт (1 МГц < f ≤ 3 ГГц) | ||||
Свипирование по амплитуде | |||||
| Рабочие режимы | пошаговое, по списку | ||||
| Режим | одиночное, непрерывное | ||||
| Диапазон | полный уровень | ||||
| Форма | треугольник, пила | ||||
| Шаг изменения | линейный, логарифмический | ||||
| Количество точек | пошаговое: 2...65535 по списку: 1...6001 | ||||
| Временной диапазон | 20 мс...100 с | ||||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | ||||
ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) | |||||
| Формы сигнала | синус, меандр, треугольник, пила, свипирование (синус) | ||||
| Частотный диапазон | синус, свипирование (синус) | DC ~ 200 кГц | |||
| меандр | DC ~ 20 кГц | ||||
| Разрешение | 0,01Гц | ||||
| Выходное напряжение | Диапазон установки AC DC | 0 ~ 3 В -3 В ~ 3 В | |||
| Разрешение | 2 мВ | ||||
| Выходной импеданс | 50 Ом (номинал) | ||||
МОДУЛЯЦИЯ | |||||
Амплитудная модуляция (АМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Глубина | 0 % ~ 100 % | ||||
| Разрешение | 0,1 % | ||||
| Погрешность установки глубины АМ (fмод = 1 кГц) | <4 %уст.значения + 1 % | ||||
| Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) | <3 % (типичное) | ||||
| Неравномерность АЧХ | < 3 дБ (номинал.) | ||||
Частотная модуляция (ЧМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Девиация | N x 1 МГц (номинал.) | ||||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | ||||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <2 %уст.значения + 20 Гц | ||||
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) | <2 % (типичное) | ||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинал.) | ||||
Фазовая модуляция (ФМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Макс.девиация | N x 5 рад | ||||
| Разрешение | <0,1 % девиации или 0,01 рад, что больше | ||||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <1 %уст.значения + 0,1 рад | ||||
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) | <1 % (типичное) | ||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) | ||||
Импульсная модуляция (опция DSG800-PUM) | |||||
| Источник | внутренний, внешний | ||||
| Диапазон включения/выключения | >70 дБ (100 кГц≤ f <3 ГГц) | ||||
| Время нарастания/спада (10% / 90%) | <50 нс, 10 нс (типичное) | ||||
| Частота повторения импульсов | DC ~ 1 МГц | ||||
Импульсный генератор (опция DSG800-PUG) | |||||
| Режим | одиночный импульс, генератор паттернов (опция DSG800-PUG) | ||||
| Период | Диапазон | 40 нс ~170 с | |||
| Разрешение | 10 нс | ||||
| Длительность | Диапазон | 10 нс ~ (170 с ~ 10 нс) | |||
| Разрешение | 10 нс | ||||
| Задержка запуска | Диапазон | 10 нс ~170 с | |||
| Разрешение | 10 нс | ||||
| Запуск | Авто, внешний запуск, внешний строб, ручной, по шине ( USB, LAN) | ||||
Генератор паттернов (опция DSG800-PUG) | |||||
| Импульсный генератор паттернов | Количество импульсов | 1 ~ 2047 | |||
| Временной диапазон | 20 нс ~170 с | ||||
| Повторение паттернов | 1 ~ 256 | ||||
ВХОДЫ И ВЫХОДЫ | |||||
Разъемы на передней панели | |||||
| RF выход | Импеданс | 50 Ом (номинал.) | |||
| Разъем | N "мама" | ||||
| Выход внутреннего модуляционного генератора | Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
Разъемы на задней панели | |||||
| Вход внешнего запуска | Импеданс | 1 кОм (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Уровень запуска | 3,3 В TTL | ||||
| Выход сигнала достоверности | Выходное напряжение | 0 В / 3,3 В (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Вход или выход импульса | Импеданс | 50 Ом (номинал.) | |||
| Выходное напряжение | 0 В / 3,3 В (номинал.) | ||||
| Вход для внешнего опорного генератора (10 МГц) | Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Вход внешнего модулирующего сигнала | Импеданс | 100 кОм / 600 Ом/ 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
Интерфейсы на задней панели | |||||
| USB-host | Разъем | тип А | |||
| Протокол | Версия 2.0 | ||||
| USB-device | Разъем | тип B | |||
| Протокол | Версия 2.0 | ||||
| LAN | LXI | 10/100 Base, RJ-45 | |||
ОБЩИЕ ХАРАКТЕРИСТИКИ | |||||
| Дисплей | Тип | ЖК TFT | |||
| Разрешение | 320 x 240 | ||||
| Размер | 3,5" | ||||
| Память | Запоминающее устройство (внутреннее) | Flash энергонезависимая, USB диск не поддерживается | |||
| Объем памяти (внутреннего устройства) | 96 Мб | ||||
| Питание | Напряжение AC | 100 В ~ 240 В | |||
| Частота AC | 45 Гц ~ 440 Гц | ||||
| Потребляемая мощность (со всеми опциями) | 50 Вт (типичное), максимально 60 Вт | ||||
| Рабочие условия | Температура | 0°С ~ 50°С | |||
| Относительная влажность | ≤ 95% (0°С ~ 30°С) ≤ 75% (30°С ~ 40°С) | ||||
| Габаритные размеры | W x H x D | 261,5 мм х 112 мм х 318,4 мм | |||
| Вес | 4,2 кг | ||||
Стандартная комплектация
- Генератор сигналов
- Кабель питания
- Руководство по эксплуатации
Дополнительная комплектация
- импульсная модуляция, импульсный генератор DSG800-PUM
- генератор паттернов DSG800-PUG (включает DSG800-PUM)
- опция повышенной стабильности OCXO опорного генератора OCXO-B08
- комплект для монтажа в стойку на один прибор RM-1- DG1000Z
- комплект для монтажа в стойку на два прибора RM-2- DG1000Z
Развернуть полное описание
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Гарантия и возврат
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Отзывы о товаре Генератор сигналов высокочастотный DSG830
Файлы для загрузки
Сервисное обслуживание
Похожие товары
Цена: по запросу
В корзину
Хит продаж
Полезные статьи
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.
Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.
Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.Новинки
Цена: по запросу
В корзину
Хит продаж
Недавно просмотренные
ИНН: 5029242996
ОГРН: 1195081019836
ОГРН: 1195081019836
