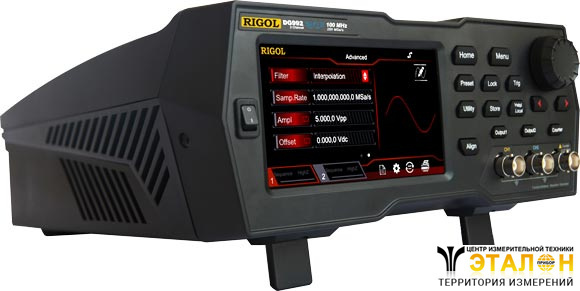

Универсальный генератор сигналов Rigol DG992 обладает низким уровнем собственных шумов и высокой функциональностью. Генератор сигналов Rigol DG992 предлагает инженерам большое количество форм сигналов, в т.ч. псевдослучайные последовательности, сигнал RS-232, программируемые последовательности, а также различные виды модуляции.
В генераторе сигналов Rigol DG992 применена инновационная технология поточечного формирования сигналов произвольной формы SiFi 2, которая позволяет восстанавливать сигнал без искажений и с большей точностью, чем в обычных генераторах. Также, эта технология позволила уменьшить влияние дискретизации и обеспечить малый джиттер.
Характеристика | Значение | ||||
---|---|---|---|---|---|
Максимальная выходная частота | 100 МГц | ||||
Количество каналов | 2 | ||||
Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы | ||||
Частотные характеристики | |||||
Диапазон | синусоидальный сигнал | 1 мкГц ~ 100 МГц | |||
прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||||
импульсный сигнал | 1 мкГц ~ 25 МГц | ||||
пилообразный сигнал | 1 мкГц ~ 2 МГц | ||||
гармоники | 1 мкГц ~ 25 МГц | ||||
PRBS | 2 кбит/с ~ 60 Мбит/с | ||||
Двухтональный | 1 мкГц ~ 20 МГц | ||||
RS-232 | скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 | ||||
Последовательность | 2 кВыб/с ~ 60 Мвыб/с | ||||
белый шум (Гаусс) | полоса 100 МГц (-3дБ) | ||||
специальной формы | 1 мкГц ~ 20 МГц | ||||
Разрешение по частоте | 1 мкГц | ||||
Точность установки (18°C ~ 28°C) | ±(1 ppm от устан. значения + 10 пГц) | ||||
Синусоидальный сигнал | |||||
Гармонические искажения | Типичное (0 дБм) < -55 дБн (DC ~ 10 МГц) < -50 дБн (>10 МГц ~ 20 МГц) < -40 дБн (>20 МГц ~ 30 МГц) < -35 дБн (>40 МГц) | ||||
Общие гармонические искажения | < 0,075% (10 ~ 20 кГц, 0 дБм) | ||||
Негармонические искажения | Типичное (0 дБм) | ||||
Фазовый шум | Типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц) | ||||
Прямоугольный сигнал | |||||
Время нарастания / спада | < 9 нс (1 Вп-п,1 кГц) типичное | ||||
Выброс | < 5 % (100 кГц, 1 Вп-п) типичное | ||||
Коэф. заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | ||||
Ассиметрия | 1% от периода + 4 нс | ||||
Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||||
Пилообразный сигнал | |||||
Нелинейность | < 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное | ||||
Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал | |||||
Длительность импульса | ≥ 16 нс ~ 1000 кс (ограничена установленной частотой) | ||||
Коэф. заполнения | 0,001% ~ 99,999% (ограничена установленной частотой) | ||||
Время нарастания / спада | ≥ 8 нс (ограничена установленной частотой и длительностью импульса) | ||||
Выброс | < 5% (1 Вп-п, 1 кГц) типичное | ||||
Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||||
Специальная форма | |||||
Максимальное количество точек участвующих в формировании сигнала | 16 М точек | ||||
Вертикальное разрешение | 16 бит | ||||
Частота дискретизации | Интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с Пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с Cглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/с | ||||
Время нарастания /спада | Интерполяционный фильтр:≥ 8 нс Пошаговый фильтр: 3 / частота дискретизации Cглаживающий фильтр: 1 / частота дискретизации | ||||
Джиттер (СКЗ) | Типичное (1 Вп-п) Интерполяционный фильтр:200 пс Пошаговый фильтр: <5 пс Cглаживающий фильтр: <5 пс | ||||
Генератор гармоник | |||||
Порядок гармоник | ≤ 8 | ||||
Тип гармоник | четные, нечетные, все, пользовательские | ||||
Амплитуда гармоник | регулируемая для каждой гармоники | ||||
Фаза гармоник | регулируемая для каждой гармоники |
Амплитуда (50 Ом) | 1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) 1 мВп-п ~ 1 Вп-п (>60 МГц) | |
Точность установки | ±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) | |
Неравномерность АЧХ | Типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц) ±0,5 дБ (>25 МГц ~ 40 МГц) ±1,0 дБ (>40 МГц) | |
Единицы установки | Вп-п, Вскз, дБм | |
Разрешение | 0,1 мВпп или 4 бит |
Диапазон | ±5 Впп АС+DC | |
Точность установки | ±(1% + 5 мВ + 1,0% от амплитуды) |
Импеданс | 50 Ом (типичное) | |
Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке |
Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
Источник | Внутренний / Внешний |
Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
Частота модуляции | 2 мГц ~ 1 МГц |
Коэффициент модуляции | 0% ~ 120% |
Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
Источник | Внутренний / Внешний |
Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
Частота модуляции | 2 мГц ~ 1 МГц |
Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
Источник | Внутренний / Внешний |
Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
Частота модуляции | 2 мГц ~ 1 МГц |
Девиация | 0 ~ 360° |
Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
Источник | Внутренний / Внешний |
Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
Частота переключения | 2 мГц ~ 1 МГц |
Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
Источник | Внутренний / Внешний |
Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
Частота переключения | 2 мГц ~ 1 МГц |
Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
Источник | Внутренний / Внешний |
Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
Частота переключения | 2 мГц ~ 1 МГц |
Несущая | импульсный |
Частота модуляции | 2 мГц ~ 1 МГц |
Источник | Внутренний / Внешний |
Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
Девиация | 0%~100% длительности импульса |
Диапазон напряжения | 75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ 5 В TTL уровня для АМн, ЧМн, ФМн |
Полоса | 50 кГц |
Импеданс входа | 10 кОм |
Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
Закон | линейный, логарифмический, ступенчатый |
Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой |
Направление | Вверх / Вниз |
Время свипирования | 1 мс ~ 500 с |
Время стояния / возврата | 0 мс ~ 500 с |
Источник запуска | Ручной, внешний, внутренний |
Маркер | спадающий фронт синхросигнала (программируется) |
Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность |
Частота несущей | 2 мГц ~ 30 МГц |
Количество импульсов в пачке | 1 ~ 1000000 или бесконечное |
Внутренний период | 1 мкс ~ 500 с |
Источник стробирования | Внешний запуск |
Источник запуска | Ручной, внешний, внутренний |
Задержка запуска | 0 нс ~ 100 с |
Измеряемый параметр | Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
Частотный диапазон | 1 мrГц ~ 240 МГц | |||
Разрешение по частоте | 7 разрядов/с (время счета = 1 с) | |||
Диапазон периода | 4 нс ~ 1000 кс | |||
Диапазон амплитуд и чувствительность (немодулированный сигнал, атенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
100 МГц ~ 240 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
100 МГц ~ 240 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
Длительность импульса и коэффициент заполнения (DC связь) | диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс | |||
Коэффициент заполнения | 0 ~ 100% | |||
Параметры входа | Входной импеданс | 1 МОм | ||
Тип свяи | AC, DC | |||
ФНЧ | ON: полоса 150 кГц, OFF: полоса 240 МГц | |||
Опасное напряжение (1 МОм) | ±7 В AC+DC | |||
Система запуска | Уровень запуска: ±2,5 В | |||
Чувствительность: высокая, низкая | ||||
Время счета | 1,048 мс (1 мс); 8,389 мс (10 мс); 134,218 мс (100 мс); 1,074 с (1 с); 8,590 с (10 с); > 8,590 с (> 10 с) |
Уровень | TTL |
Длительность импульса | > 100 нс |
Запуск по фронту | нарастающий, спадающий выбирается |
Время отклика (задержка запуска) | свипирование:< 100 нс (типичное) режим пачек < 350 нс (типичное) |
Уровень | TTL |
Длительность импульса | > 60 нс (типичное) |
Максимальная частота | 1 МГц |
Диапазон | 0° ~ 360° |
Разрешение | 0,03° |
Вход внешнего опорного сигнала | |
Частота | 10 МГц ± 50 Гц |
Уровень | 250 мВп-п ~ 5 Вп-п |
Время блокировки | < 2 c |
Импеданс | 1 кОм, закрытый вход (AC) |
Выход внутреннего опорного сигнала | |
Частота | 10 МГц ± 50 Гц |
Уровень | 3,3 Вп-п |
Импеданс | 50 кОм, закрытый вход (AC) |
Выход синхронизации | |
Уровень | TTL |
Импеданс | 50 Ом |
Тип дисплея | Жидкокристаллический, 4,3" TFT, сенсорный Touch Screen, 480 х 272, 16 млн.цветов | |
Питание | 100~127 В АСскз 45~440 Гц, CATII 100~240 В АСскз 45~65 Гц, CATII | |
Интерфейс | USB устройство, USB хост или USB-GPIB (опция) | |
Потребляемая мощность | не более 30 Вт | |
Рабочая температура | 10 °C...40 °C | |
Габаритные размеры | 237,4 х 97 х 268 мм | |
Вес | 1,75 кг (в упаковке 2,85 кг) |
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
