Описание

Г6-17 — эффективное решение для быстрой и точной настройки радиоэлектронной аппаратуры. Модель рассчитана на работу в широком частотном диапазоне, у нее минимальный уровень искажений и высокая стойкость к негативным внешним воздействиям. Выполнена в компактном надежном корпусе, имеет удобный для транспортировки и работы вес, а также интуитивно понятное управление, поэтому долгой специальной подготовки к использованию не потребуется. Г6-17 и другие разработки бренда отвечают строгим стандартам и поставляются с длительной гарантией. Они внесены в государственный реестр.

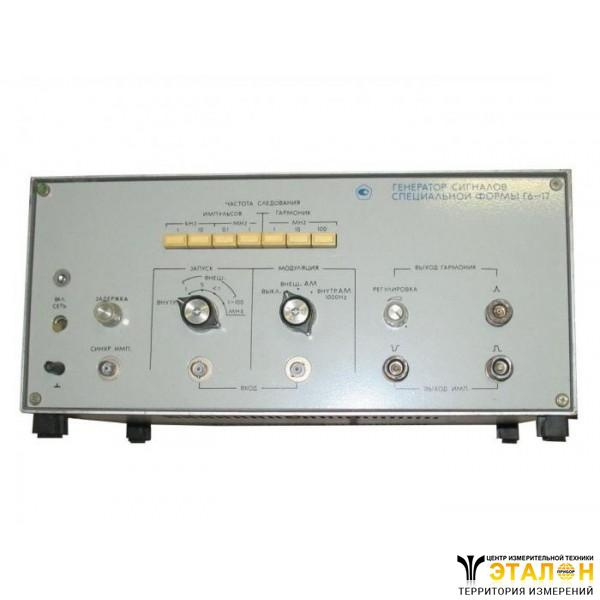

Генератор сигналов специальной формы Г6-17

Также этот прибор может называться: Г617, Г6 17, g6-17, g6 17, g617.

Г6-17 генератор сигналов специальной формы предназначен для проверки и калибровки радиоизмерительной аппаратуры по частоте, проверки и калибровки разверток и переходных характеристик стробоскопических осциллографов и других широкополосных приборов, измерения АЧХ четырехполюсников.

Генераторы Г6-17 используются в радиоэлектронике, вычислительной и измерительной технике, в промышленной автоматике, связи и приборостроении.

Технические характеристики Г6-17:

Диапазон спектра гармоник выходного сигнала - не более 4 ГГц.

Длительность фронта - 150 пс.

Дискретность гармоник - 1 МГц; 10 МГц; 100 МГц.

Неравномерность спектра:

- в диапазоне до 2 ГГц - ±2 дБ;

- в диапазоне до 4 ГГц - от -8 дБ до +2 дБ.

Мощность гармоник на нагрузке 50 Ом (соответственно дискретности гармоник):

- в диапазоне до 2 ГГц - 10^-5Вт; 10^-7 Вт; 10^-9 Вт;

- в диапазоне до 4 ГГц - 3?10^-6 Вт; 3?10^-8 Вт; 3?10^-10 Вт.

Пределы некалиброванной регулировки мощности гармоник - от 0 до 20 дБ.

Калиброванная регулировка мощности - от 0 до 35 дБ через 5 дБ.

Внешний запуск - синусоидальными сигналами частотой, напряжением от 1 В до 3 В - от 1 МГц до 100 МГц.

Режимы модуляции Г6-17:

- внутренняя модуляция сигналом типа меандр, частотой - 1000±100 Гц;

- внешняя модуляция импульсным сигналом положительной полярности и синусоидальным сигналом частотой - от 1 МГц до 100 МГц;

- внешняя модуляция импульсами отрицательной полярности длительностью - не менее 1 мкс;

- амплитуда - от 2 В до 10 В.

Параметры выходных импульсов:

- полярность - любая;

- длительность фронта - не более 0,15 пс;

- длительность импульсов - 100 нс;

- амплитуда на нагрузке 50 Ом - не более 2 В;

- выброс на вершине импульсов - не более 10%;

- неравномерность вершины в пределах 20 нс длительности импульса - 3%;

- частота следования - 1 кГц; 10 кГц; 100 кГц; 1 МГц;

- задержка относительно синхронизирующего импульса с нестабильностью не более 0,05 нс - от 50 нс до 100 нс;

- нестабильность задержки - не более 50 пс.

Потребляемая мощность - 40 В?А.

Питание:

- напряжением - 220±22 В; 115±5,75 В;

- частотой - 50±0,5 Гц; от 388 Гц до 428 Гц.

Габаритные размеры - 360?160?300 мм.

Масса - не более 12 кг.

Генератор ведает на основных выходах: короткие видеоимпульсы с равномерным спектром в рабочем диапазоне частот; видеоимпульсы положительной и отрицательной полярности с коротким фронтом.

Условия эксплуатации Г6-17:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.

Генератор Г6-17 обеспечивает определения АЧХ линейных систем, комплексное определение амплитудных характеристик, АЧХ и ФЧХ усилителей и двухтактных каскадов, определение быстродействия систем АРУ, исследование переходных характеристик четырехполюсников, фазовые и осциллографические импульсные измерения, исследование и подбор по идентичности вольт-амперных характеристик полупроводниковых приборов, выявление частот механического резонанса приборов, комбинированное исследование магнитоуправляемых контактов и ряд других операций.

Конструктивно генератор Г6-17 выполнен в виде одноблочного прибора настольного типа. С его помощью можно выполнять такие операции:

- калибровка радиоустройств по частоте по гармоникам спектра через 1 МГц; 10 МГц; 100 МГц;

- измерение переходных характеристик осциллографов непосредственным наблюдением на экране импульса генератора, а также характеристик других устройств совместно с осциллографом;

- измерение амплитудно-частотных характеристик с точными частотными отметками (совместно с анализатором спектра);

- рефлектометрические измерения неоднородностей в трактах передачи и идентификация их характера (совместно с осциллографом);

- измерения характеристик полупроводниковых приборов.
