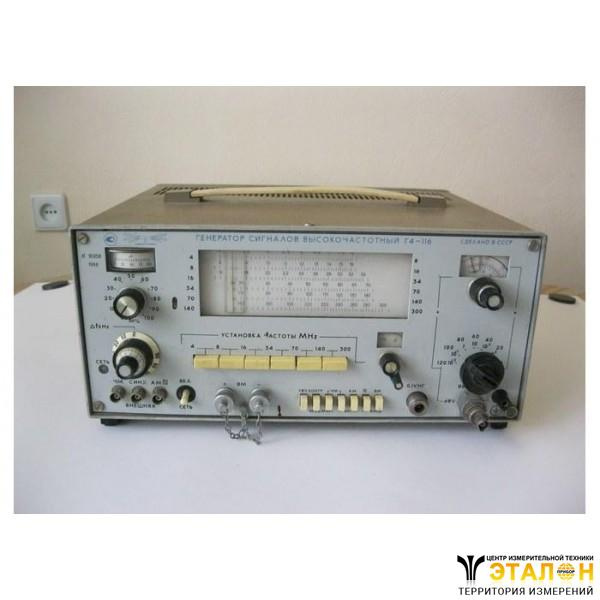

Генератор сигналов высокочастотный Г4-116 (Г4116, Г4 116, g4-116, g4 116, g4116)
Генератор сигналов высокочастотный Г4-116 является источником ВЧ сигнала с калиброванными частотой и амплитудой.
Используется для измерения электрических характеристик и параметров различных радиотехнических устройств (радиовещательных, связных, телевизионных и др.). Может служить источником немодулированного сигнала и использоваться в качестве гетеродина.
Технические характеристики приборов генераторы сигналов высокочастотные Г4-116:
Диапазон частот - 4МГц-300МГц (6 поддиапазонов);
Погрешность установки частоты - не более 1%;
Нестабильность частоты прибора генератор сигналов высокочастотный Г4-116 за 15 минут - не более 1?10-4?;
Выходное напряжение - 0,1мкВ-0,5В (от -6дБ до -126дБ) относительно уровня 1В;
Погрешность установки опорного уровня выходного напряжения (1В) прибора генератор сигналов высокочастотный Г4-116 - ±1дБ;
Нестабильность выходного напряжения за 15 минут - 0,1дБ;
Погрешность ослабления аттенюаторов прибора генератор сигналов высокочастотный Г4-116 - не более ±1дБ;
Режим АМ:
- пределы регулировки - 0%-100% (с дискретностью через 10дБ);
- диапазон модулирующих частот - 50Гц-60кГц;
- коэффициент гармоник огибающей АМ сигнала прибора генератор сигналов высокочастотный Г4-116 - 5% (М=80%), 3% (М=30%);
погрешность установки коэффициента модуляции - ±(5%+0,05М);
Режим ЧМ:
- пределы регулировки девиации частоты - 0,5кГц-100кГц;
- погрешность установки девиации частоты - ±10%;
- диапазон модулирующих частот - 30Гц-60кГц;
Режим модуляции видеосигналом прибора генератор сигналов высокочастотный Г4-116:
- полоса модулирующих частот - 50Гц-6,5МГц;
- неравномерность частотной характеристики видеоусилителя - ±1,5дБ;
Питание прибора генератор сигналов высокочастотный Г4-116:
- 220В, 50Гц, 60Гц;
- 115В, 400Гц;
Потребляемая мощность - 60В?А;
Габариты генератора - 360х190х355мм;
Масса генератора Г4-116 - 13,5кг.
