Г4-121

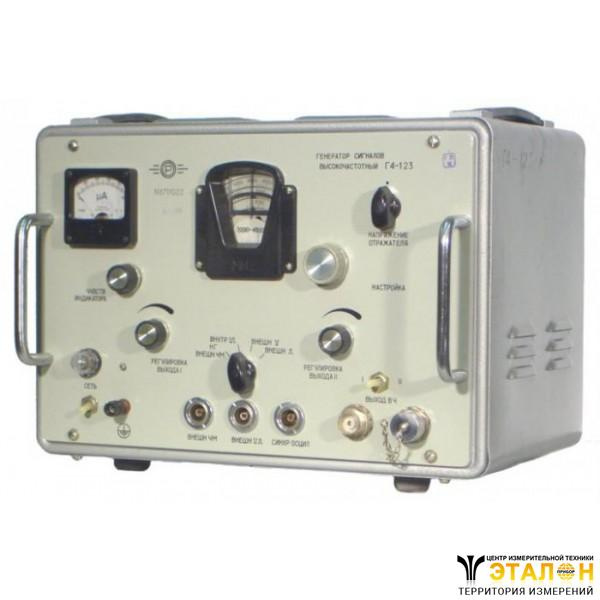

Генератор сигналов высокочастотный Г4-121

Также этот прибор может называться: Г4 121, Г4121, Гч-121, g4-121, g4 121, g4121.

Г4-121 генератор сигналов высокочастотный предназначен для питания ВЧ энергией различных радио технических устройств, где не требуется точно установленного уровня выходной мощности (например, для питания измерительных линий, направленных ответвителей, высокочастотных мостов, антенн, для настройки и испытания резонансных измерителей частоты, фильтров, входных приемников и т. д.).

Генераторы Г4-121 могут применяться в лабораторных, заводских и полевых условиях.

Технические характеристики Г4-121:

Диапазон частот - от 820 МГц до 1800 МГц.

Погрешность установки частоты по шкале - не более 1,5%.

Кратковременная нестабильность частоты генератора после часового самопрогрева при работе в режиме непрерывной генерации и неизменных внешних условиях за последующие 10 минут - не более ±0,03%.

Выходная мощность генератора, относительно максимальной, регулируется в пределах - не менее 30 дБ.

Кратковременная нестабильность выходной мощности генератора после часового самопрогрева в режиме непрерывной генерации за последующие 10 минут - не более ±0,3 дБ.

Запас по краям диапазона - не менее 1,5%.

Паразитная частотная девиация в режиме непрерывной генерации - не превышает 7·10^-5 от несущей частоты.

Выходная мощность генератора Г4-121:

- на участке диапазона от 820 МГц до 1600 МГц - не менее 1 Вт;

- на участке диапазона от 1600 МГц до 1800 МГц - не менее 0,5 Вт.

Параметры модулирующих импульсов:

- длительность импульсов - от 1 мкс до 20 мкс;

- частота следования импульсов - от 100 Гц до 1000 Гц;

- длительность фронта - не более 0,2 мкс;

- длительность спада - не более 0,3 мкс;

- неравномерность вершины импульса - не более 10%;

- амплитуда импульсов - от 35 В до 80 В.

Параметры выходных ВЧ импульсов Г4-121:

- длительность фронта - не более 0,4 мкс;

- длительность спада - не более 0,7 мкс;

- неравномерность вершины импульса - не более 10%;

- нестабильность фронта и спада импульса - не более 0,5 мкс;

- длительность импульса может отличаться от длительности модулирующего импульса не более чем на ±0,3 мкс.

При внутренней модуляции меандром генератор Г4-121 выдает ВЧ импульсы с частотой следования - 1000±100 Гц.

Асимметрия меандра - не более 10%.

В режиме меандра генератор выдает синхронизирующие импульсы обеих полярностей амплитудой - не менее 5 В.

Время самопрогрева Г4-121 - 1 ч.

Генератор рассчитан на 8 часовую непрерывную работу.

Среднее время безотказной работы - 700 ч.

Мощность, потребляемая от сети - не более 180 В·А.

Питание генератора от сети переменного тока:

- напряжением - 220 В; 115 В;

- частотой - 50 Гц; 400 Гц.

Содержание гармоник - до 5%.

Габаритные размеры - 390×300×280 мм.

Масса Г4-121 - не более 19 кг.

Генератор сигналов может применяться при выполнении следующих работ:

- измерении КСВ;

- измерении добротности колебательных систем;

- градуировке аттенюаторов;

- настройке контуров ВЧ;

- проверке трактов ЧМ приемников;

- измерении чувствительности приемников.

Внешняя импульсная модуляция осуществляется импульсами отрицательной и положительной полярности.

Генератор высокой частоты состоит из задающего генератора и усилителя мощности, предназначенного для усиления сигнала, генерируемого задающим генератором, до требуемого уровня.

Г4-121 имеет два некалиброванных, самостоятельно регулируемых выхода высокочастотной энергии.

Блок индикации и съема мощности обеспечивает регулировку высокочастотной мощности на выходе прибора н индикацию ее относительного изменения.

Модулятор позволяет осуществлять внутреннюю модуляцию меандром, а также внешнюю импульсную модуляцию.

Блок питания выдает все напряжения, необходимые для питания ламп и других узлов схемы.

Мультивибратор выдает прямоугольные импульсы с частотой следования - 1000 Гц.

Условия эксплуатации Г4-121:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +25° С - до 95%.
