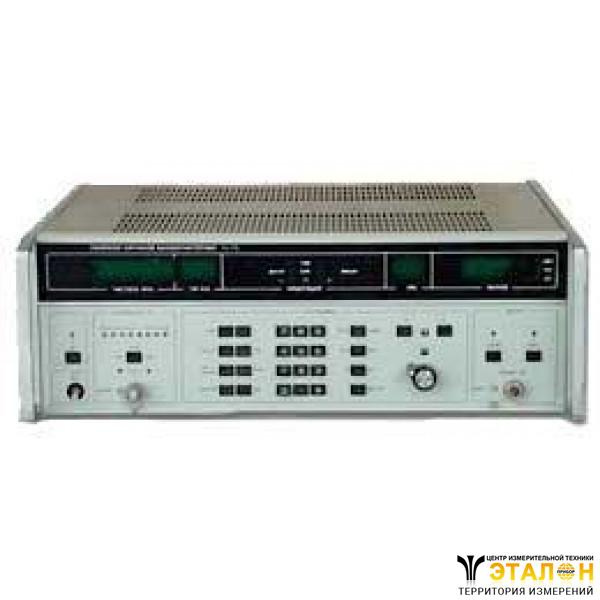

Высокочастотный генератор сигналов Г4-176Б
Также этот прибор может называться: Г4 176Б, Г4 176Б, Гч-176Б, g4-176b, g4176b, g4 176b.
Г4-176Б генератор сигналов высокочастотный предназначен для настройки, регулировки и испытаний различных радиотехнических устройств, работающих в ручном режиме управления и в автоматизированном режиме управления по каналу общего пользования (КОП).
Генераторы Г4-176Б применяются для вычисления синусоидального электромагнитного сигнала с заданными пользователем характеристиками.
Сфера применения: при настройке различных приборов, в частности, радиоприемников, а также в других областях, которые требуют измерений или преобразования сигналов.
Генераторы Г4-176Б предназначены для работы в поверочных органах, ремонтных мастерских, а также в лабораториях и цехах.
Технические характеристики Г4-176Б:
Диапазон частот - от 0,1 МГц до 1020 МГц.
Дискретность перестройки частоты:
- в диапазоне от 0,1 МГц до 160 МГц - 0,1 кГц;
- в диапазоне от 160 МГц до 1020 МГц - 1 кГц.
Предел допускаемой основной погрешности установки частоты - не более ±1,5·10-5%.
Пределы регулировки выходного напряжения на нагрузках 50 Ом и 75 Ом в режимах «НК» и «ЧМ»:
- в диапазоне частот от 0,1 МГц до 639,999 МГц с дискретностью 0,1 дБ - от -149,9 дБ?В до 6 дБ?В (от 0,032 мкВ до 2 В);
- в диапазоне частот от 640 МГц до 960 МГц с дискретностью 0,1 дБ - от -149,9 дБ?В до 0 (от 0,032 мкВ до 1 В);
- при частотах свыше 960 МГц - не менее 0,5 В.
Пределы регулировки выходного напряжения Г4-176Б на нагрузках 50 Ом и 75 Ом в режимах «АМ» и «ТВ» - от -149,9 дБ?В до 0 (от 0,032 мкВ до 1 В).
Предел допускаемой основной погрешности установки опорного уровня выходного напряжения 0,1 В:
- на нагрузке 50 Ом - не более ±1,0 дБ;
- на нагрузке 75 Ом - не более ±1,5 дБ.
Режим работы Г4-176Б:
- немодулированных колебаний - НК;
- амплитудной модуляции - АМ;
- импульсной модуляции - ЧМ;
- телевизионной модуляции - ТВ.
Нестабильность опорного уровня выходного напряжения Г4-176Б за любые 15 мин работы после самопрогрева в течение 30 мин - не более 0,1 дБ.
Частота внутреннего источника модуляции в режиме «АМ» - 50 Гц; 200 Гц; 300 Гц; 400 Гц; 1000 Гц; 2500 Гц; 3400 Гц; 10 000 Гц.
Частота внешнего источника модуляции в режиме «АМ» - от 50 Гц до 60 000 Гц.
Пределы регулировки коэффициента амплитудной модуляции с дискретностью 1% - от 0 до 99%.
Предел основной погрешности установки коэффициента АМ на модулирующей частоте 1000 Гц:
- при коэффициенте АМ от 5% до 50% - не более ±5%;
- при коэффициенте АМ до 90% - не более ±10%.
Предел погрешности коэффициента АМ генераторов Г4-176Б в диапазоне модулирующих частот от 300 Гц до 3400 Гц:
- при коэффициенте АМ от 5% до 50% - не более ±5%;
- при коэффициенте АМ до 90% - не более ±10%;
Предел погрешности установки коэффициента АМ в остальном диапазоне модулирующих частот:
- при коэффициенте АМ от 5% до 50% - не более ±10%;
- при коэффициенте АМ до 90% - не более ±15%.
Коэффициент гармоник огибающей АМ сигнала при коэффициенте модуляции до 80%:
- в диапазоне модулирующих частот от 50 Гц до 20 кГц - не более 3%;
- в остальном диапазоне модулирующих частот - не более 5%.
Частота внутреннего источника модуляции в режиме «ЧМ» - 50 Гц; 200 Гц; 300 Гц; 400 Гц; 1000 Гц; 2500 Гц; 3400 Гц; 10 000 Гц.
Частота внешнего источника модуляции в режиме «ЧМ» - от 30 Гц до 60 000 Гц.
Пределы установки девиации частоты Г4-176Б в зависимости от несущей частоты соответствует значениям несущая частота:
- от 640 МГц до 1020 МГц - от 1 кГц до 990 кГц;
- от 320 МГц до 639,999 МГц - от 0,5 кГц до 995 кГц;
- от 160 МГц до 319,999 МГц - от 0,2 кГц до 500 кГц;
- от 80 МГц до 159,999 МГц - от 0,1 кГц до 250 кГц;
- от 40 МГц до 79,9999 МГц - от 0,05 кГц до 125 кГц;
- от 20 МГц до 39,9999 МГц - от 0,05 кГц до 50 кГц;
- от 14 МГц до 19,9999 МГц - от 0,05 кГц до 25 кГц;
- от 0,1 МГц до 13,9999 МГц - от 0,05 кГц до 99,5 кГц.
Предел основной погрешности установки девиации частоты при частоте модулирующего сигнала 1000 Гц, от установленного значения - не более ±10%.
Предел погрешности установки величины девиации частоты:
- в диапазоне модулирующих частот от 300 Гц до 3400 Гц - не более ±10%;
- в остальном диапазоне модулирующих частот - не более ±15%.
Коэффициент гармоник Г4-176Б огибающей частотно-модулированного сигнала:
- при частотах модуляции от 100 Гц до 20 000 Гц и значении девиации ?f = 0,1·?fmax - не более 1%;
- при частотах модуляции от 30 Гц до 60 000 Гц и максимальной девиации в зависимости от рабочей частот - 2%.
Предел допускаемой погрешности установки опорного уровня выходного напряжения 0,1 В в режиме ТВ (в диапазонах от 25 МГц до 250 МГц и от 470 МГц до 960 МГц) - не более ±1,5 дБ.
Неравномерность амплитудно-частотной характеристики генератора Г4-176Б в полосе модулирующих частот от 50 Гц до 6,5 МГц - не более ±1 дБ.
Коэффициент гармоник огибающей модулированного сигнала на частоте модуляции 15 000 Гц при коэффициенте модуляции 85% - не более 5%.
Время установления рабочего режима - 30 мин.
Параметры питания:
- напряжение переменного тока при частоте 50±0,5 Гц - 220±22 В;
- напряжение переменного тока при частоте от 372 Гц до 412 Гц - 220±11 В; 115±5,75 В;
- содержание гармоник - до 5%.
Время непрерывной работы - не менее 16 ч.
Потребляемая мощность - не более 97 В·А.
Средняя наработка на отказ - не менее 6000 ч.
Габаритные размеры - 475?173?486 мм.
Масса генератора - не более 24 кг.
