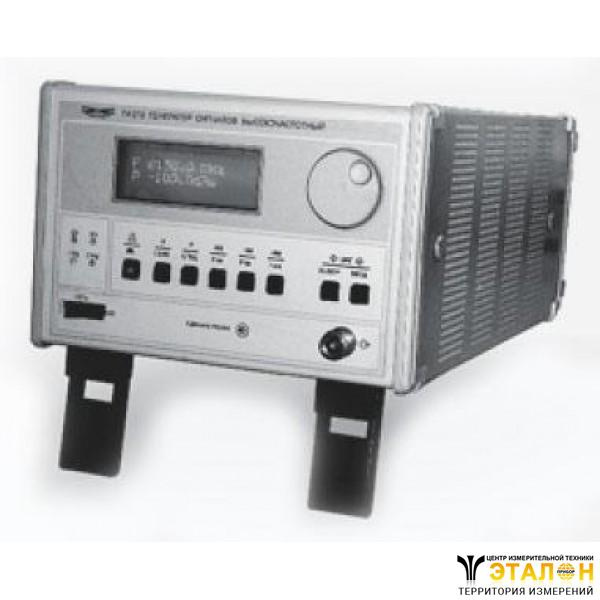

Высокочастотный генератор сигналов Г4-212
Также этот прибор может называться: Г4212, Г4 212, Гч-212, g4-212, g4 212, g4212.
Г4-212 генератор сигналов высокочастотный предназначен для генерирования немодулированных колебаний и колебаний с частотной, амплитудной и импульсной модуляцией.
Генераторы Г4-212 применяются при техническом обслуживании и ремонте образцов техники, a также при разработке, производстве и эксплуатации различного радиотехнического оборудования.
Технические характеристики Г4-212:
Диапазон частот выходного сигнала генератора - от 2 ГГц до 8,15 ГГц.
Запас по частоте в начале и в конце диапазона - 1%.
Пределы допускаемой основной относительной погрешности установки частоты - ±0,5%.
Пределы допускаемой относительной погрешности установки частоты в рабочих условиях применения - ±0,75%.
Нестабильность частоты за 15 мин - не более 10-4.
Девиация паразитной ЧМ в полосе частот от 20 Гц до 20 кГц - 3?10-6.
Опорный уровень выходной мощности генератора - 10 дБ?мВт.
Режимы работы Г4-212:
- немодулированных колебаний - НК;
- амплитудной модуляции - АМ;
- импульсной модуляции - ИМ;
- свипирование.
Пределы допускаемой основной относительной погрешности установки опорного уровня мощности - ±1 дБ.
Пределы допускаемой относительной погрешности установки опорного уровня мощности в рабочих условиях применения - ±1,5 дБ.
Пределы регулирования выходной мощности - от +10 дБ?мВт до -110 дБ?мВт (от 10 мВт до 10-11 мВт).
Пределы допускаемой основной относительной погрешности установки ослабления (Ax) генератора Г4-212 для диапазона ослабления:
- от 0 до 9,9 дБ - ±0,5 дБ;
- от 10 дБ до 59,9 дБ - ±1 дБ;
- от 60 дБ до 99,9 дБ - ±(1+0,03?(Ax-60)) дБ;
- от 100 дБ до 119,9 дБ - ±(2,2+0,1?(Ax-100)) дБ.
Пределы допускаемой относительной погрешности установки ослабления (Ax) в рабочих условиях применения, для диапазона ослабления:
- от 0 до 9,9 дБ - ±0,75 дБ;
- от 10 дБ до 59,9 дБ - ±1,5 дБ;
- от 60 дБ до 99,9 дБ - ±(1,5+0,03?(Ax-60)) дБ;
- от 100 дБ до 119,9 дБ - ±(3,5+0,1?(Ax-100)) дБ.
Диапазон установки девиации частоты в режиме ЧМ генератора Г4-212 при работе от внутреннего источника частотой 1 кГц или внешнего сигнала в диапазоне частот от 0 до 100 кГц и напряжением (3±0,1) В - от 0,1 МГц до 25 МГц.
Пределы допускаемой основной относительной погрешности установки девиации:
- при работе от внутреннего источника и девиации до 1 МГц - ±15%;
- при работе от внутреннего источника и девиации свыше 1 МГц - ±20%;
- при внешней модуляции - ±25%.
Пределы допускаемой относительной погрешности установки девиации в рабочих условиях применения для генераторов Г4-212:
- в режиме внутренней модуляции - ±20%;
- в режиме внешней модуляции - ±30%.
Диапазон установки коэффициента АМ при работе от внутреннего источника с частотой 1 кГц или внешнего сигнала в диапазоне частот от 0,05 кГц до 5 кГц и напряжением 3±0,1 В - от 1% до 60%.
Пределы допускаемой основной абсолютной погрешности установки коэффициента АМ (М) при работе от внутреннего источника - ±(0,2?М-0,6)%.
Пределы допускаемой абсолютной погрешности установки коэффициента АМ (М) при работе от внутреннего источника в рабочих условиях применения - ±(0,25?М+0,6)%.
Пределы основной абсолютной погрешности установки коэффициента АМ (М) в режиме внешней модуляции - ±(0,3?М+0,6)%.
Пределы допускаемой абсолютной погрешности установки коэффициента АМ (М) в режиме внешней модуляции - ±(0,35?М+0,6)%.
В режиме внутренней ИМ Г4-212 выдаёт импульсные сигналы следующей формы:
- при частоте повторения 1 кГц; 10 кГц; 100 кГц, меандр с несимметрией - не более 10%;
- при частоте повторения 2±0,1 кГц; 20±1 кГц; 200±10 кГц, длительность - 0,5 мкс;
- при частоте повторения 20±1 кГц, длительность - 5 мкс; 10 мкс; 20 мкс;
- при частоте повторения 2±0,1 кГц, длительность - 50 мкс; 100 мкс; 200 мкс;
- при частоте повторения 0,2±0,01 кГц, длительность - 0,5 мкс; 1 мкс; 2 мкс.
В режиме ИМ от внешнего источника импульсами положительной полярности с амплитудой от 4 В до 5 В генератор выдаёт импульсные сигналы длительность от 0,1 мкс до 10 000 мкс с частотой повторения от 0,01 кГц до 200 кГц при скважности - не менее 2.
Пределы допускаемой основной относительной погрешности установки длительности выходного ВЧ импульса в режиме внутренней ИМ - ±20%.
Пределы допускаемой относительной погрешности установки длительности выходного ВЧ импульса в режиме внутренней ИМ в рабочих условиях применения - ±25%.
Полоса свипирования частоты - от 10 МГц до полного диапазона рабочих частот.
Напряжение питания приборы генераторы Г4-212 от сети:
- с частотой 50±1 Гц - 220±22 В;
- с частотой от 388 Гц до 428 Гц - 115±5,75 В.
Потребляемая мощность - не более 70 В?А.
Средняя наработка на отказ - не менее 7000 ч.
Габаритные размеры генератора ВЧ - 173?250?425 мм.
Масса - не более 10,8 кг.
Принцип действия генератора сигналов ВЧ Г4-212 основан на генерировании СВЧ колебаний с последующим их усилением и управлением по мощности. Источником СВЧ колебаний в приборе является полупроводниковый автогенератор с колебательной системой в виде ЖИГ-сферы.
Встроенная однокристальная микро-ЭВМ полностью автоматизирует процессы управления генератором, производит установку параметров и режимов с индикацией их на трёхстрочном индикаторе, обеспечивает введение поправок при калибровке и дистанционное управление через интерфейс КОП.
Наличие в генераторах сигнала ВЧ Г4-212 стандартного интерфейса КОП для связи с внешней ЭВМ позволяет агрегатировать их в автоматизированные измерительные системы для повышения точности и автоматизации процесса измерений.
Генераторы Г4-212 служат для воспроизведения электромагнитного синусоидального сигнала. Сферой их практического применения является настройка различных приборов, в первую очередь, радиоприемных устройств.
Условия эксплуатации Г4-212:
Температура окружающего воздуха - от -10° С до +50° С.
Относительная влажность при +25° С - от 30% до 80%.
Атмосферное давление - от 84 кПа до 106 кПа (от 630 мм рт. ст. до 795 мм рт. ст.).
