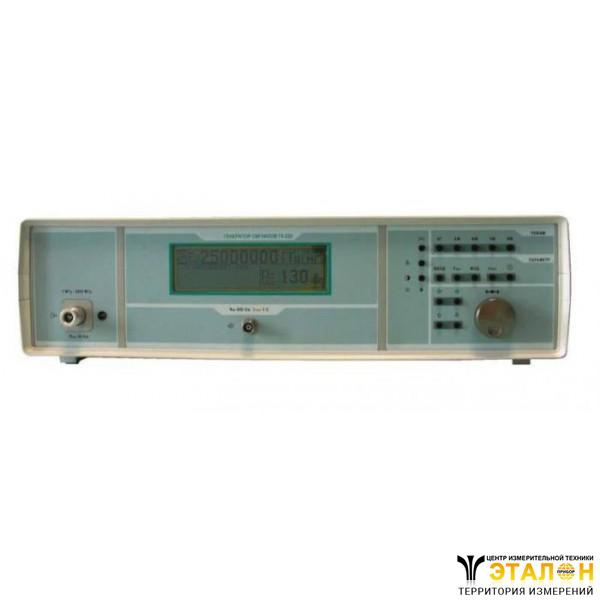

Генератор сигналов высокочастотный Г4-220
Также этот прибор может называться: Г4220, Г4 220, ГЧ-220, ГЧ220, ГЧ 220.
Г4-220 генераторсигналов высокочастотный предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радио-измерительных системах.
Генераторы Г4-220 имеют пять режимов работы:
- НГ - режим немодулированных колебаний;
- АМ - режим с амплитудной модуляцией от внутреннего или внешнего сигнала;
- ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;
- ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала;
- ИМ - режим импульсной модуляции от внутреннего или внешнего сигнала.
Технические характеристики Г4-220:
Рабочий диапазон несущей частоты Г4-220 - от 10 МГц до 2,5 ГГц.
Шаг установки несущей частоты - от 0,01 Гц до 100 Гц.
Основная погрешность установки несущей частоты - не более 5·10-6.
Максимальный уровень выходного сигнала на нагрузке 50 Ом - не менее 20 мВт.
Глубина регулировки выходного сигнала - 100 дБ.
Основная погрешность регулировки выходного уровня:
- при регулировке 60 дБ - не более 1 дБ;
- при регулировке до 100 дБ - не более 2,5 дБ.
Рабочий диапазон модулирующей частоты с шагом перестройки от внутреннего генератора Г4-220 от 0,1 Гц до 10 Гц - от 0,1 Гц до 100 кГц.
Виды внутреннего генератора модулирующего напряжения в режиме АМ и ФМ:
- синусоидальный;
- прямоугольный.
Виды внутреннего генератора Г4-220 модулирующего напряжения в режиме ЧМ:
- синусоидальный;
- прямоугольный;
- треугольный;
- линейно-импульсный.
Масса генератора - не более 8 кг.
Габаритные размеры Г4-220 - 474×131×260 мм.
Предусмотрено управление генератором через встроенный интерфейс RS-232.
Работа генератора Г4-220 основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью. Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны.
Условия эксплуатации
Температура окружающего воздуха - от 5° С до 40° С.
Относительная влажность при температуре 30° С - до 90%.
Напряжение питающей сети - (220±22) В.
Частота питающей сети - (50±2) Гц.
