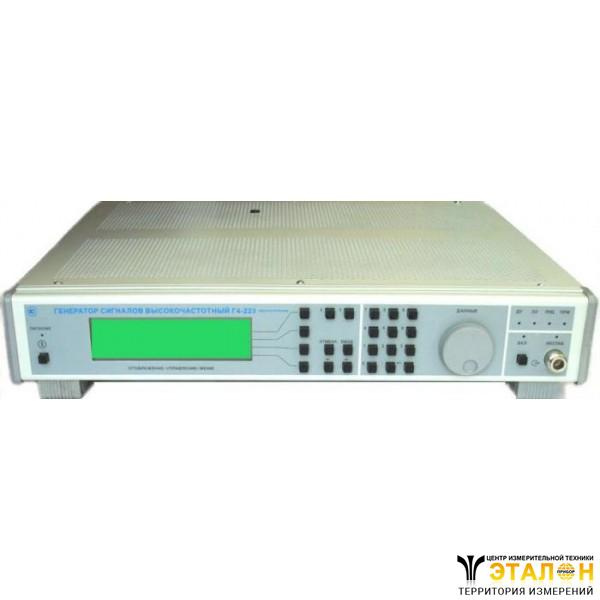

Генератор сигналов Г4-229

Также этот прибор может называться: Г4229, Г4 229, ГЧ-229, ГЧ229, ГЧ 229.

Г4-229 генераторсигналов предназначен для исследования, настройки, испытаний радиоэлектронных систем и приборов, применяемых в радиоэлектронике, автоматике, вычислительной и измерительной технике, радиосвязи, телевидение, машиностроении и приборостроении.

Генераторы Г4-229 используются при проведении разработки, регулировке, регламентных и ремонтных работ на образцах радиоэлектронной техники и для оснащения частей и подразделений технического обслуживания образцов ВВТ, арсеналов, баз, ремонтных предприятий.

Технические характеристики Г4-229:

По основному и дополнительному ВЧ выходам:

Диапазон частот генератора Г4-229 - от 0,009 МГц до 6000 МГц.

Предел основной погрешности установки частоты - от ±3·10^-7f Гц до ±(3·10^-7f + 0,1Гц) Гц.

Режим работы Г4-229: НГ, АМ, ЧМ, ИМ, КАМ.

Дискретность установки частоты - 1 Гц.

Уровень мощности выходного сигнала (основной выход):

- для частот от 0,009 МГц до 1000 МГц - от -110 дБм до 13 дБм (от 10^-11 мВт до 20 мВт);

- для частот от 1 ГГц до 6 ГГц - от -110 дБм до 11 дБм (от 10^-11 мВт до 12,6 мВт).

Максимальный уровень мощности выходного сигнала (дополнительный выход) - не менее -6 дБм (0,25 мВт).

Предел основной погрешности установки уровня выходного сигнала 0 дБм (1 мВт):

- для частот от 0,009 до 30 МГц - ±0,5 дБ;

- для частот от 30 до 6000 МГц - ±1 дБ.

Режим АМ

Частота модуляции - от 0,05 кГц до 5 кГц;

Глубина модуляции - от 1% до 100%.

Предел основной погрешности установки коэффициента АМ:

- при внутренней АМ - +(0,25М+0,2)%;

- при внешней АМ от 1% до 50% - + (0,25М+0,5)%, где М - установленное значение коэффициента АМ

Для коэффициента АМ от 50% до 100% - погрешность не нормируется.

Режим ЧМ

Частота модуляции - от 1 кГц до 100 кГц.

Девиация частоты - от 12,5 кГц до 4000 кГц.

Предел основной погрешности установки девиации частоты - от ±10% до ±20%.

Режим ИМ

Длительность импульса - от 10^-7 с до 20 с.

Дискретность установки длительности импульса - 10^-8 с.

Период следования импульса - от 1,4·10^-7 с до 30 с.

Задержка импульса (внешняя модуляция) - от 3·10^-8 с до 20 с.

Амплитуда импульса - от 1 В до 3,3 В.

Предел основной погрешности длительности ВЧ импульса (основной выход) - +(5·10^-8с + 10^-6 τ_уст).

Предел основной погрешности установки периода следования ВЧ импульса (основной выход) - +10^-6 Т.

По выходам I и Q генератора сигналаГ4-229

Форма выходных сигналов:

- синусоидальные;

- прямоугольные;

- треугольные;

- пилообразные;

- произвольная.

Диапазон частот Г4-229:

- для сигналов синусоидальной формы - от 0,001 Гц до 3·10⁷ Гц;

- для сигналов треугольной и пилообразной формы - от 0,001 Гц до 10⁶ Гц.

Период следования сигналов прямоугольной формы - от 10^-7 с до 10 с.

Предел основной погрешности установки частоты сигналов синусоидальной, треугольной и пилообразной формы - ±3·10^-7f Гц.

Предел основной погрешности установки периода сигналов прямоугольной формы - ±3·10^-7Т с.

Дискретность установки частоты - 0,001 Гц.

Дискретность установки периода - 10^-8 с.

Периоды установки амплитуды сигналов Г4-229 для частоты:

- от 0,1 Гц до 2·10⁷ Гц - от 0,01 В до 5 В;

- от 2·10⁷ Гц до 3·10⁷ Гц - от 0,01 В до 1,5 В.

Предел основной погрешности установки амплитуды сигналов - от ±2% до ±15%.

Диапазон установки разности фаз для сигналов на выходах генератора Г4-229 - от -360° до 360°.

Предел основной погрешности установки относительно сдвига фазы между сигналами на выходах генератора Г4-229 - от ±0,01° до ±0,15°.

Диапазон установки длительности импульса сигналов прямоугольной формы - от 5·10^-8 с до 10 с.

Дискретность установки длительности импульса - 10^-8 с.

Предел основной погрешности установки длительности импульса - ±(1·10^-6τ_и + 3·10^-7) с, где τ_и - установленная длительность импульса.

Температура окружающей среды - от -10° С до +40° С.

Потребляемая мощность Г4-229 - не более 150 В·А.

Габаритные размеры - не более 470×498×97 мм.

Масса Г4-229 - до 15 кг.
