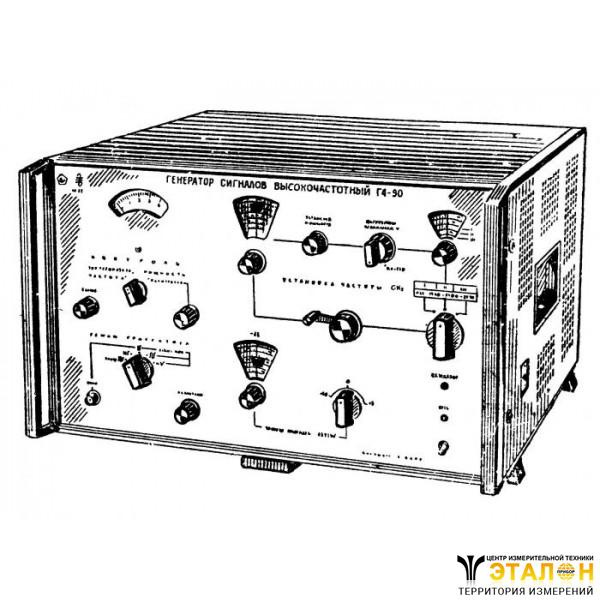

Генератор сигналов высокочастотный Г4-90
Также этот прибор может называться: Г4 90, Г490, Гч-90, g4-90, g4 90, g490.
Г4-90 генератор сигналов высокочастотный предназначен для измерения чувствительности приемных устройств, измерения диаграмм направленности антенн, а также для использования в качестве источника сигнала при измерениях параметров элементов высокочастотного тракта.
Технические характеристики Г4-90:
Диапазон частот - от 16,65 ГГц до 25,86 ГГц.
Выходной сигнал - от 10-12 мВт до 5 мВт.
Погрешность установки:
- частоты в режиме непрерывной генерации - не более 0,1%.
- ослабления при ослаблении от 0 до 15 дБ - ±0,46 дБ;
- установленного значения ослабления при ослаблении от 15 дБ до 100 дБ - не более ±3%.
Сечение волновода Г4-90 - 11×5,5 мм.
КСВН калиброванного выхода в диапазоне:
- от 16,65 ГГц до 25,86 ГГц - 1,3;
- от 16,65 ГГц до 17,44 ГГц - 1,5.
Частота внутреннего меандра - 1±0,1 кГц.
Внешняя модуляция меандром с частотой следования - от 0,05 кГц до 10 кГц и амплитудой - от 10 В до 20 В.
Внешняя модуляция одиночными импульсами и пачками импульсов отрицательной полярности длительностью - от 0,1 мкс до 10 мкс с частотой следования - от 0,05 кГц до 10 кГц и амплитудой - от 5 В до 10 В.
Разница между длительностью огибающей радиоимпульса и длительностью модулирующего импульса - не более 10%.
Синусоидальный или пилообразный сигнал с амплитудой 40 В и 80 В соответственно имеет частоту - от 0,05 кГц до 200 кГц.
Величина электронной перестройки Г4-90 - не менее 30 МГц.
Уровень паразитного излучения СВЧ на расстоянии 1 м от прибора - не более 10-3 В/м.
Питание от сети переменного тока:
- частотой - 50±0,5 Гц; 400±12 Гц;
- напряжением - 220±22 В; 115±5,5 В.
Потребляемая мощность прибором генератор Г4-90 - 170 В·А.
Паразитная девиация частоты в режиме непрерывной генерации не более 2·10-5 от установленной величины.
Выходная калиброванная мощность - от 2·10-3 Вт до 10-15 Вт.
Погрешность установки опорного значения мощности 1 мВт - не более ±1 дБ.
Нестабильность частоты за 15 мин после 30 мин самопрогрева - не более 10-4.
Изменение мощности за 15 мин после 30 мин самопрогрева - 0,15 дБ.
Габаритные размеры прибора генератор Г4-90 - 480×280×475 мм.
Масса - не более 37 кг.
В приборе присутствует калиброванный по мощности волноводный выход.
В генераторной камере смонтированы три отражательных клистрона с внутренними резонаторами, которые перекрывают общий диапазон прибора. При выборе поддиапазона I, II или III к соответствующему клистрону в генераторной головке волноводным переключателем подсоединяется волноводный тракт и механический привод перестройки его частоты. При этом подаются напряжения накала и фокусирующего электрода.
Генераторы Г4-90 обеспечивает получение СВЧ сигнала, калиброванного по частоте и выходной мощности, модулированного по амплитуде и частоте.
Условия эксплуатации Г4-90:
Температура окружающего воздуха - от -30° С до +50° С.
Относительная влажность при +35° С - до 98%.
