РГ4-02

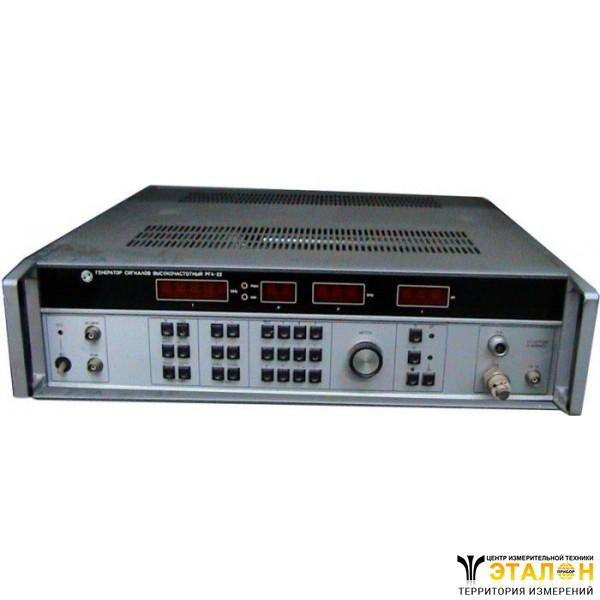

Генератор сигналов высокочастотный РГ4-02

Также этот прибор может называться: РГ402, РГ4 02, РГ4-О2.

РГ4-02 генераторы сигналов высокочастотные (специального назначения) - предназначены для обеспечения измерений в автономном режиме и в составе автоматизированных измерительных систем.

Диапазон частот - от 10 кГц до 50 МГц (±0,2%).

Сфера применения РГ4-02: в различных областях радиотехники для решения широкого круга измерительных задач в автоматизированных измерительных системах, в частности, при настройке, испытаниях, ремонте, поверке различных радиотехнических систем и устройств, изделий электронной техники, как в лабораторных, так и в полевых условиях.

Технические характеристикиРГ4-02:

Погрешность установки частоты:

- основная - не более ±0,1%;

- в интервале рабочих температур - не более ±0,15%.

Нестабильность частоты - не более ±5·10^-5.

Электронная перестройка частоты (напряжение - от +4,5 В до - 4,5 В; 4,5 В, частота - от 0 Гц до 20 Гц) - не менее 0,01%.

Паразитная девиация частоты, в полосе от 30 Гц до 20 кГц - не более 1·10^-5.

Волновое сопротивление РГ4-02 - 50 Ом.

КСВН - не более 1,6.

Выходная мощность:

- выход A - не менее 2 Вт;

- выход B - не менее 0,3 мВт.

Предел регулировки выходной мощности на выходе А - не менее 30 дБ.

Нестабильность уровня выходной мощности - не более ±0,2 дБ.

Содержание гармоник прибора РГ4-02 - не более -25 дБ.

Частота импульсов меандр - 1000±100 Гц.

Импульсы прямоугольной формы

Внешняя модуляция:

- диапазон частот - от 25 МГц до 50 МГц;

- длительность импульсов - от 0,5 мкс до 500 мкс;

- частота следования - от 50 Гц до 20 кГц;

- длительность фронта и среза - не более 0,1 мкс;

- неравномерность вершины - не более ±5%;

- амплитуда - от 4 В до 40 В.

Выходной сигнал (на выходе A) генератора РГ4-02 при внешней модуляции:

- длительность фронта - не более 0,25 мкс;

- длительность среза - не более 0,5 мкс;

- неравномерность вершины - не более 25%;

- отклонение от моделирующего импульса - не более ±0,25 мкс.

Внешний запуск происходит от импульсов прямоугольной формы (скважность - не менее 2).

Выходной сигнал (на выходе A) при внешнем запуске:

- длительность импульсов - от 1 мкс до 20 мкс;

- длительность фронта - не более 0,3 мкс;

- длительность среза - не более 0,6 мкс;

- неравномерность вершины - не более 25%;

- предел погрешности длительности импульса - ±(10+(0,3 Tmin/T)·100),

где Tmin - номинальное значение наименьшей гарантированной длительности импульса, мкс;

T - номинальное значение длительности, мкс.

Выходной сигнал РГ4-02 (на выходе A) при внутренней модуляции:

- диапазон частот - от 25 МГц до 50 МГц;

- длительность импульсов - от 1 мкс до 20 мкс;

- частота следования - от 50 Гц до 20 кГц;

- длительность фронта - не более 0,3 мкс;

- длительность среза - не более 0,6 мкс;

- неравномерность вершины - не более 25%;

- предел погрешности:

- следования импульсов - не более ±10%;

- длительности импульса - ±(10+(0,3 Tmin/T)·100).

Импульс синхронизации генераторовРГ4-02:

- длительность импульсов - 1±0,5 мкс;

- длительность фронта - не более 0,5 мкс;

- амплитуда - не менее 4 В;

- нагрузка - не менее 10 кОм;

- емкость - не более 50 пФ.

Ослабление выходного сигнала - не менее 30 дБ.

Напряженность электрического поля (расстояние - 1 м) - не более 5 10^-3 В/м.

Непрерывная работа генератора сигналов РГ4-02 - не менее 16 часов.

Временные характеристики генератора ВЧ:

- установление частоты - не более 1 с;

- установление мощности - не более 1 с;

- время программирования - не более 20 мс;

- выдача формата данных - не более 30 мс;

- выдача байта состояния - не более 10 мс.

Средняя наработка генератора на отказ - не менее 5000 ч.

Гамма-процентный ресурс, при γ - 80% - не менее 12000 ч.

Гамма-процентный срок, при γ - 80%:

- службы - не менее 12 лет;

- сохраняемости - 10 лет (отапливаемые хранилища); 5 лет (неотапливаемые хранилища).

Интерфейс - КОП.

Масса - не более 25 кг.

Габаритные размеры - 488x555x132 мм.

Условия эксплуатацииРГ4-02:

Температура окружающей среды, для роботы - от -10º С до +50º С (от 263 К до 323 К).

Относительная влажность воздуха при температуре +25º С - 98%.

Напряжение сети переменного тока - 220±22 В; 220±11 В; 115±5,75 В.

Частота сети переменного тока - 50±0,5 Гц; от 388 Гц до 428 Гц.

Содержание гармоник сети 400 Гц - не более 5%.

Потребляемая мощность для прибора генератор РГ4-02 - не более 250 В·А.
