Предназначен для измерения и регистрации усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин.

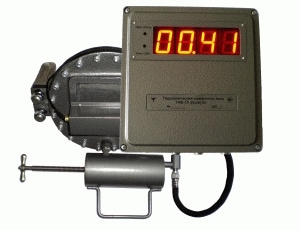

В состав прибора входят: трансформатор давления ТД-300 с преобразователем давления
КРТ5-Ех, микропроцессорный блок измерения и индикации, показывающий и регистрирующий усилие натяжения каната в кН, пресс-бачок для заполнения прибора. В энергонезависимой памяти микропроцессорного блока хранится информация за последние 80 суток , которая может быть перенесена в устройство считывания и хранения информации УСХИ с целью просмотра в ПК.
Соединение УСХИ с микропроцессорным блоком и ПК (а также соединение микропроцессорного блока с ПК) производиться при помощи стандартного интерфейса RS 232. На индикаторе прибора высвечивается усилие натяжения неподвижного конца талевого каната в кН.
В приборе также имеется индикация перегрузки. При перегрузке начинают мигать все разряды индикатора и срабатывает реле, имеющее две пары контактов с нагрузочной способностью 8 А, к которым может подключаться внешнее сигнальное устройство (лампа или звуковой сигнал) и цепи управления блокировкой лебёдки. Прибор также имеет индикацию пониженного напряжения питания и разряда внутренней батареи.
Технические характеристики
Основная приведенная погрешность измерения усилий натяжения каната ±2,5% от максимального
усилия натяжения каната.
Вид взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р 51330.10-99.
Тип взрывозащиты [Exib]IIС.
Степень защиты микропроцессорного блока от пыли и влаги IP54 по ГОСТ14254
Диапазон рабочих температур:
трансформатора давления с преобразователем давления и
микропроцессорного блока -40°C до +50°C.
Длина соединительного кабеля не более 15 метров.
Максимальное давление в гидравлической системе индикатора – 1 МПа.
Рабочая жидкость гидравлической системы индикатора – жидкости полиметилсилоксановые ПМС-5;
ПМС-6;ПМС-10 ГОСТ 13032-77 или аналогичные по физическим свойствам.
Приборы поставляются в заполненном и настроенном состоянии.
Приборы выпускаются по СНИЦ.423 316.001 ТУ и имеют сертификат об утверждении типа средств измерений, сертификаты соответствия и Разрешение Ростехнадзора на применение.
Трансформатор давления | Диаметр каната, мм | Максимальное усилие натяжения каната, кН |
ТД-300 | 19, 22 | 60, 80,100,125 |
22, 25 | 200 | |
28, 32 | 250 | |
38 | 300 |
