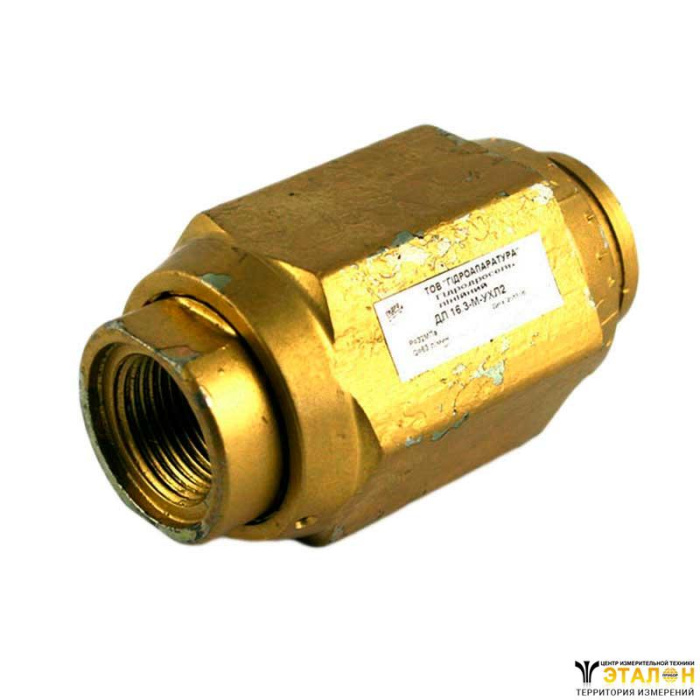

Гидравлический дроссель ДЛ 16.3 предназначен для регулирования скорости перемещения рабочих органов станков (или других машин) путем изменения расхода рабочей жидкости.
Структура условного обозначения дросселя ДЛ X1 16.3 - X2 X3 - X4 2:
Условный проход, мм | 16 |
Давление на входе, МПа: | |
| 32 |
| 38 |
Давление открывания (для исполнений ДЛК), МПа | 0,05 |
Расход рабочей жидкости, л/мин: | |
| 63 |
| 125 |
Расход рабочей жидкости через полностью закрытый дроссель, см3/мин, не более | 800 |
Масса (без рабочей жидкости), кг, не более | 1,1 |
Масло из линии давления по трубопроводу подводится к одному из присоединительных отверстий корпуса и направляется по каналам в рабочую цепь дросселя.
Сечение рабочей щели дросселя при регулировании расхода масла изменяется путем вращения наружного корпуса.
Далее масло через распределитель поступает в рабочую полость цилиндра, а из противоположно полости сливается в бак.
Скорость движения штока цилиндра регулируется с помощью дросселя, который ограничивает расход масла, поступающего в цилиндр.

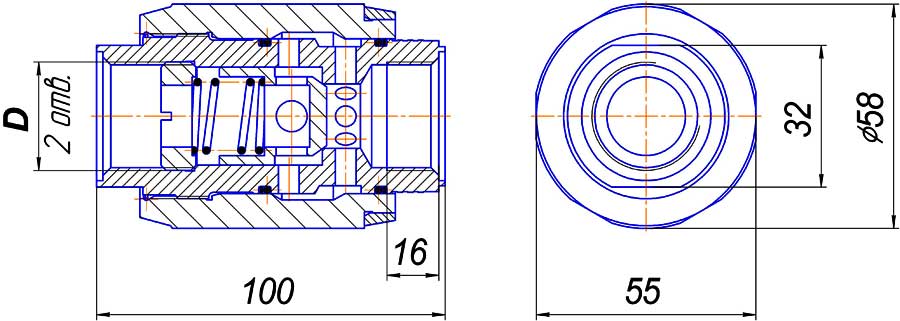

Конструктивная схема дросселя
Исполнение | D |
ДЛ(К) 16.3–М–*2 | M 27 2 |
ДЛ(К) 16.3–G–*2 | G 3/4-A |
