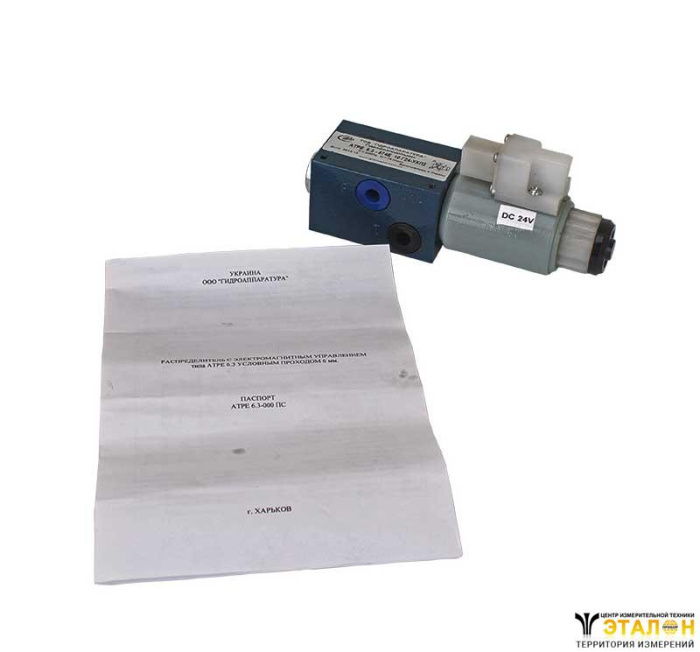

Гидрораспределитель с электромагнитным управлением АТРЕ 6.3-574Е 10 Г24-УХЛ2
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Гидрораспределитель АТРЕ 6.3-574Е 10 Г24-УХЛ2 двухпозиционный с электромагнитным управлением предназначен для пуска, останова или изменения направления потока жидкости в гидросистемах различных машин при подаче внешнего управляющего воздействия, осуществляемого с помощью электромагнитов, вручную или механически.
Гидрораспределитель является аналогом У4690.06.901, ГР2-3-24В
Структура условного обозначения: АТРЕ 6.3 - 574Е 10 Г24-УХЛ2:
- А - 3-х линейный с цилиндровым отводом А, канал В отсутствует;
- Т - трубный;
- РЕ - гидрораспределитель с электромагнитным управлением;
- 6 - условный проход 6 мм;
- 3 - номинальное давление 3-32 МПа;
- 574 - схема распределения потока рабочей жидкости;
- исполнение по установке золотника в исходное положение: не обозначается - пружинный возврат;
- 10 - электромагнит резьбового монтажа;
- Г - постоянный ток: 24В;
- УХЛ - климатическое исполнение по ГОСТ 15150 для районов с умеренным и холодным климатом;
- 2 - категория размещения по ГОСТ 15150.
Принцип действия
Базовой деталью гидрораспределителя АТРЕ 6.3-574Е 10 Г24-УХЛ2 является чугунный корпус, в котором выполнены каналы:
- подвод рабочей жидкости,
- цилиндровые отводы,
- слив.
В центральном отверстии корпуса расположен золотник, приводимый в действие черезтолкатели органом управления. Органом управления для этих гидрораспределителей является электромагнит постоянного или переменного тока.
Электромагнит крепится к корпусу гидрраспределителя четырьмя винтами. Электромагнит имеет кнопку, которая позволяет перемещать золотник при отключенном электромагните.
При воздействии управляющего усилия на золотник происходит перемещение его из исходной позиции в одну из крайних, канал подвода рабочей жидкости соединяется с каналом цилиндрового отвода, а слив в зависимости от схемы распределения потока.
После снятия управляющего усилия пружиной золотник возвращается в исходную позицию в соответствии со схемой распределения потока.

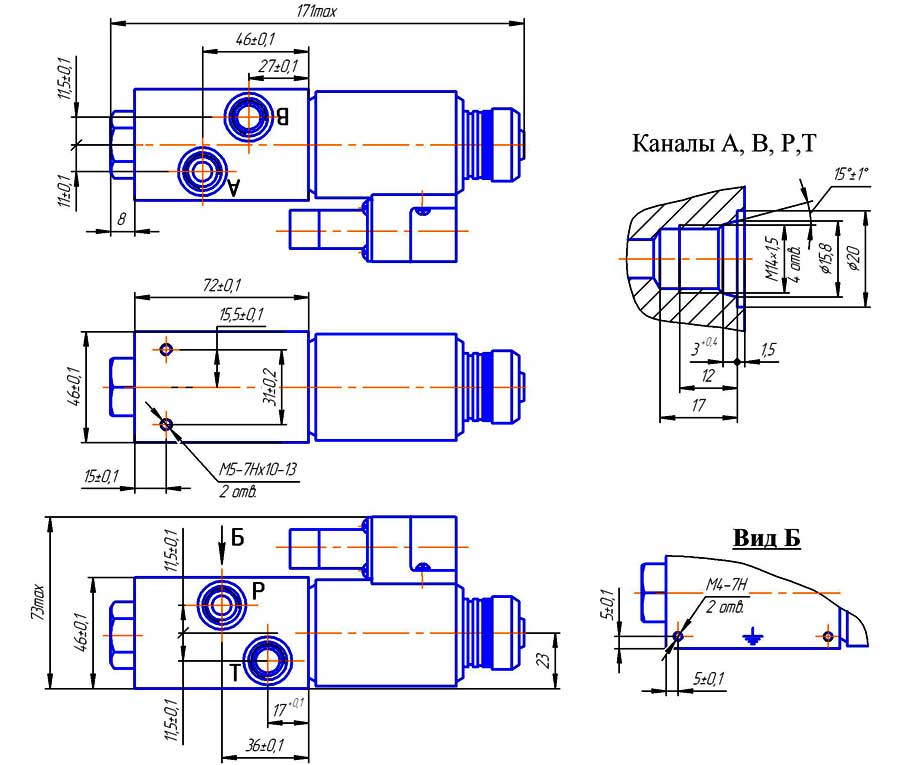

Конструктивная схема гидрораспределителя
Условия эксплуатации
- Положение для пружинного возврата - любое;
- Положение для исполнений О и ОФ - горизонтальное;
- Рабочая жидкость - минеральное масло.
Условный проход, мм | 6 |
Давление на входе, номинальное, МПа (кгс/см2) | 32 (320) |
Давление на выходе (сливе), максимальное, МПа (кгс/см2) | 6 (60) |
Расход рабочей жидкости л/мин, номинальный: |
16 |
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более |
200 |
Время срабатывания, мс, не более: |
20 |
Напряжение питания электромагнита, В: |
12, 24, 48, 110 |
Номинальная тонкость фильтрации, мкм | 25 |
Масса, кг | 1,4 |
