Гидрораспределитель с электромагнитным управлением РЕ 10.3 трехпозиционный
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Гидрораспределитель РЕ 10.3 трехпозиционный с электромагнитным управлением предназначен для реверсирования движения рабочих органов станков (или других машин).
Структура условного обозначения: РЕ 10.3 - X1 X2 X3 - X4 X5:
- РЕ - гидрораспределитель с электромагнитным управлением;
- 10 - условный проход 10 мм;
- 3 - номинальное давление 3-32 МПа;
- X1 - схема распределения потока рабочей жидкости;
- X2 - исполнение по установке золотника в исходное положение:
- не обозначается - пружинный возврат;
- О - без пружинного возврата;
- ОФ - без пружинного возврата с фиксатором;
- X3:
- Г - постоянный ток: 12, 24, 48, 110, 220В;
- В - переменный ток: 24, 36, 110, 220В;
- X4 - климатическое исполнение по ГОСТ 15150:
- УХЛ - для районов с умеренным и холодным климатом;
- Т - для районов с тропическим климатом;
- X5 - категория размещения по ГОСТ 15150: 1, 2, 3 или 4.
Принцип работы
Управление распределителем осуществляется электромагнитами.
При среднем положении золотника, когда магниты обесточены, линия нагнетания и обе полости цилиндра соединяются с баком.
При включении одного из электромагнитов, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра, а из противоположной полости цилиндра масло направляется в бак.

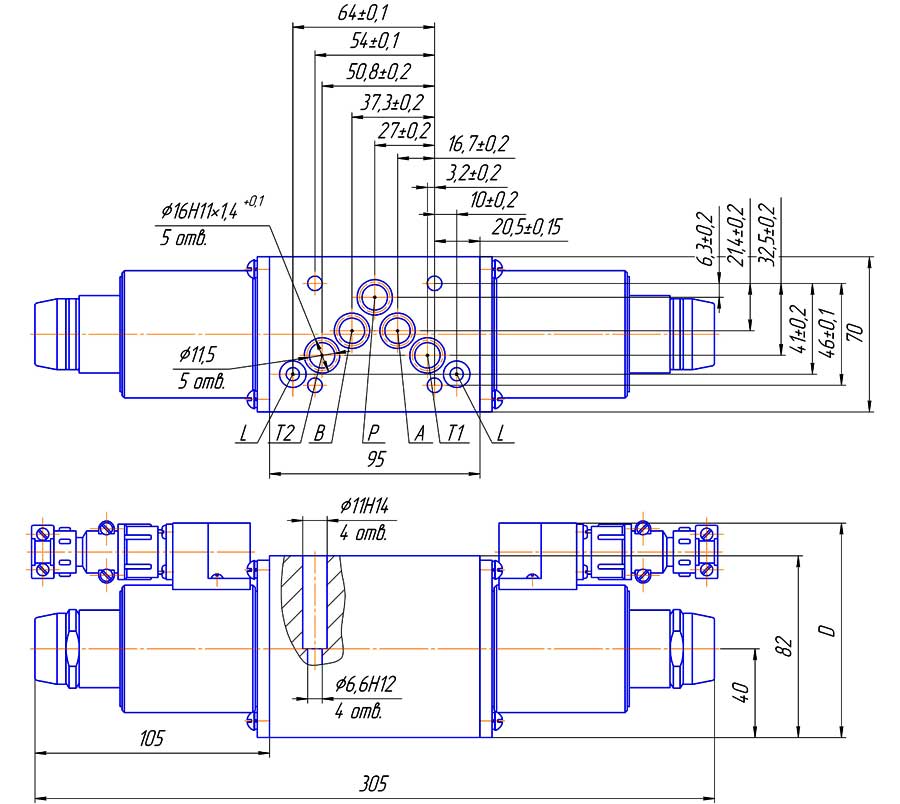

Конструктивная схема гидрораспределителя
Условия эксплуатации
- Положение для пружинного возврата - любое;
- Положение для исполнений О и ОФ - горизонтальное;
- Рабочая жидкость - минеральное масло.
Условный проход, мм | 10 |
Давление на входе, номинальное, МПа (кгс/см2) | 32 (320) |
Давление на выходе (сливе), максимальное, МПа (кгс/см2) | 6 (60) |
Расход рабочей жидкости л/мин, номинальный: |
25 |
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более |
200 |
Время срабатывания, мс, не более: |
20 |
Время срабатывания, мс, не более: | 30 60 |
Напряжение питания электромагнита, В: |
12, 24, 48 ,110, 220 |
Номинальная тонкость фильтрации, мкм | 25 |
Масса, кг | 6,1 |
