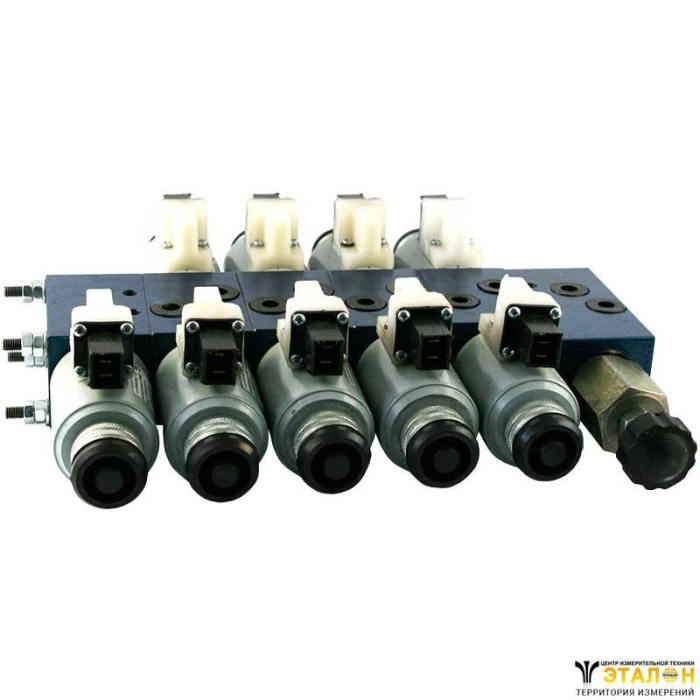

Гидрораспределитель секционный с электромагнитным управлением ГЕС 6.3П
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Гидрораспределитель секционный ГЕС 6.3П с электромагнитным управлением четырехлинейный предназначен для пуска, изменения направления и остановки потока рабочей жидкости в гидросистемах.
Принцип работы
Гидрораспределитель секционный ГЭС 6.3П набран из напорной секции, рабочих секций и секции слива.
Напорная и сливная секции имеют линию подвода «Р» и линию слива «Т».
Каждая рабочая секция имеет цилиндровые линии «А» и «В» для подключения трубопроводов к цилиндрам.
Возможное количество рабочих секций в распределителе.
Схема соединения каналов «Р» рабочих секций параллельная.

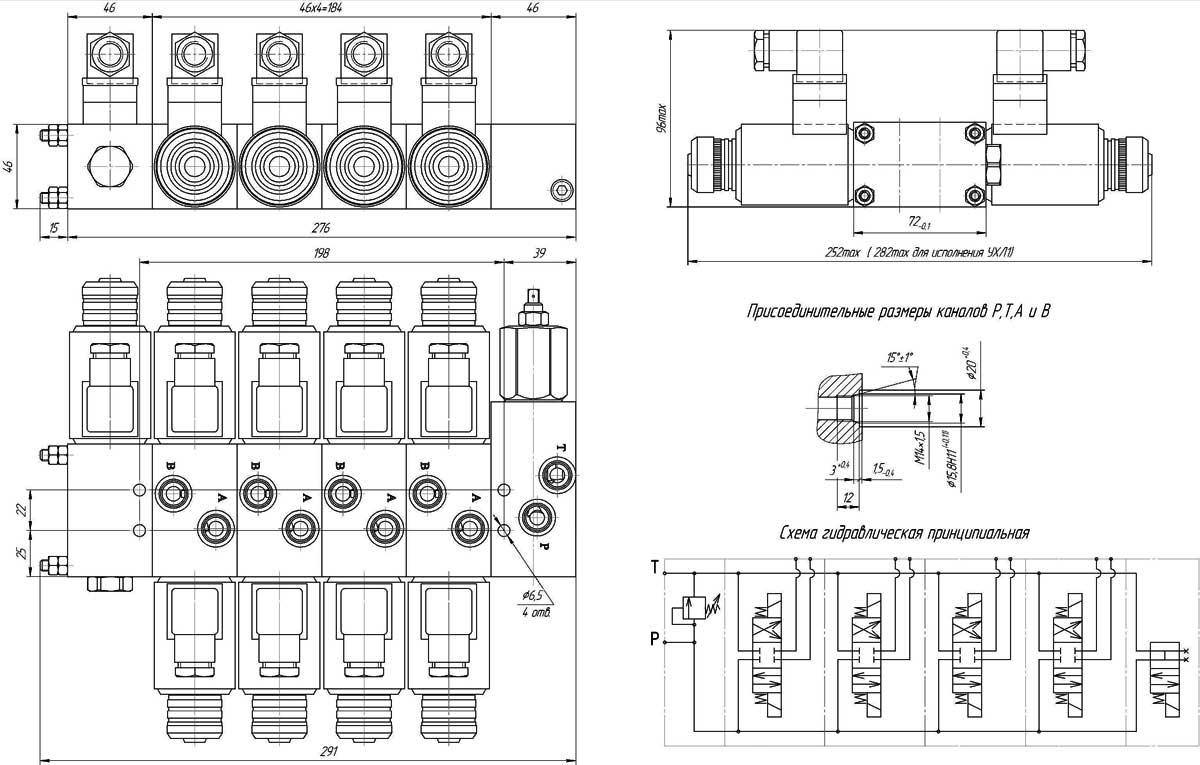

Конструктивная схема гидрораспределителя
Условия эксплуатации
- положение при эксплуатации - любое;
- рабочая жидкость - минеральное масло.
Условное обозначение: Гидрораспределитель секционный типа ГЕС 6.3П-20У211-21.21.21.21-30К Г24-УХЛ3:
- ГЭС 6.2П - гидрораспределитель секционный с электромагнитным управлением (ГЭС) условного прохода 6мм (6), номинальное давление распределителя – 25МПа (2), с параллельной схемой соединения каналов давления Р рабочих секций (П);
- 20У211 – напорная секция: с отверстиями для подвода и слива рабочей жидкости, с предохранительным клапаном прямого действия (20У), диапазон настройки клапана до 25МПа (3), резьбы каналов Р и Т – М14х1,5 (1)(1);
- 21 – 1-я рабочая секция (от напорной секции): 44 схема распределения потока (2), резьба каналов А и В – М14х1,5 (1). Всего 4 одинаковых рабочих секции (21.21.21.21);
- 30 – секция разгрузки: внутри секции каналы слива объединены.
- К – гнезда корпусов всех секций под ввертные детали – по ГОСТ 25065 (конусное уплотнение);
- Г24 – ток постоянный (Г), напряжение питания электромагнитов — 24В;
- УХЛ3 – климатическое исполнение (УХЛ) и категория размещения (3) по ГОСТ 15150.
Условный проход Ду, мм | 6 |
Давление на входе, МПа (кгс/см2) | 32 (320) |
Давление на сливе, МПа (кгс/см2), не более | 6 (60) |
Расход рабочей жидкости, л/мин | 16 |
Напряжение питания электромагнита, В | 12, 24 |
Номинальная тонкость фильтрации, мкм | 25 |
Количество секций, шт. | от 2 до 7 |
Напорная секция | Рабочая секция | Секция разгрузки |
20 - с отверстиями для подвода и слива рабочей жидкости | 0 – аналог 34 схемы распределения | 30– внутри секции каналы слива объединены |
20У- с отверстиями для подвода и слива рабочей жидкости, с предохранительным клапаном прямого действия | 1– аналог 34 схемы распределения с гидрозамком | 31– внутри секции каналы слива объединены и имеют отверстия для подключения трубопровода |
1А– аналог 34 схемы распределения с односторонним гидрозамком в канале А | ||
1В– аналог 34 схемы распределения с односторонним гидрозамком в канале В | ||
2– аналог 44 схемы распределения | ||
3– аналог 44 схемы распределения с гидрозамком |
Резьба канала Р напорной секции | 1-М14×1,5 |
Резьба канала Т напорной секции | 1-М14×1,5 |
Резьба каналов Р, Т, П секции разгрузки | 1-М14×1,5 |
Резьба каналов А и В рабочей секции | 1-М14×1,5 |
