ZANDZ ZZ-100-102-6МВ-ГН219 — Комплект активного соляного заземления (вертикальный; 6 метров; 219 мм; 12*30 кг заполнителя графитного)

Комплект ZANDZ ZZ-100-102-6МВ-ГН219 (пр.- Россия) предназначен для применения в регионах с высоким удельным сопротивлением грунта. К ним в первую очередь можно отнести скальный, песчаный и вечномерзлый грунт.

Комплект активного соляного заземления позволяет легко обеспечить требуемое значение сопротивления заземления и избежать дорогостоящих работ по организации выносного заземления или применения насыпного грунта. В своем составе он содержит все необходимое для быстрого и нетрудоемкого монтажа заземляющего устройства.

Комплектация ZANDZ ZZ-100-102-6МВ-ГН219 учитывает особенности применения активного соляного заземления на объектах нефтегазовой отрасли в условиях Крайнего Севера и является рекомендованной для объектов данного типа.

Комплектующие

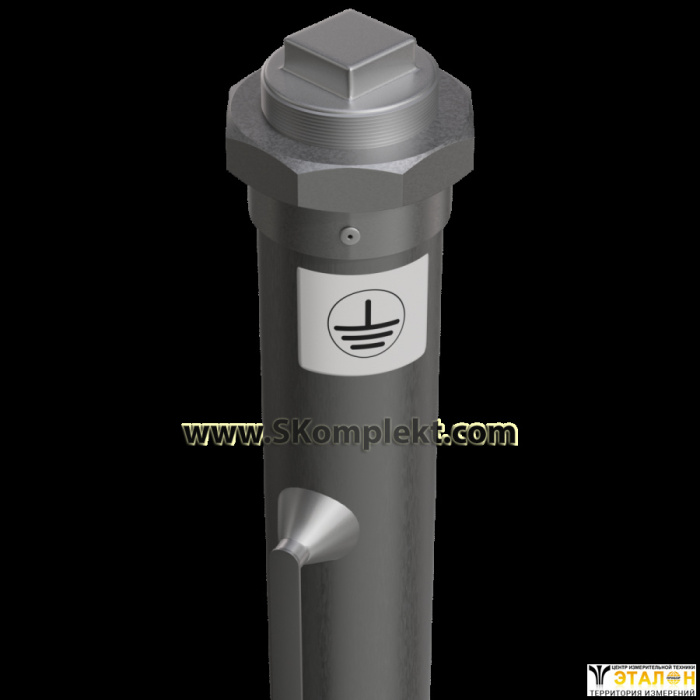

Электрод-заземлитель

Труба из нержавеющей стали марки 03Х18Н10 или аналогичной с перфорацией диаметром 2-3 мм по всей длине, заполненная смесью минеральных солей. Имеет особо большой диаметр 219 мм для использования на объектах нефтегазовой отрасли в условиях Крайнего Севера.

Для присоединения заземляющего проводника используется отрезок полосы из нержавеющей стали марки 03Х18Н10 или аналогичной размерами 3*30 мм длиной 1 метр, присоединенной к корпусу электрода с помощью сварки.

• Длина электрода = 6000 ± 60 мм
• Диаметр электрода = 219 ± 3 мм
• Толщина стенок электрода => 2 мм
• Длина проводника для подключения = 1000 мм

В верхней части электрода расположена крышка, предназначенная для визуального определения количества солевой смеси внутри него. Для крепления используется либо защелка, либо резьбовое соединение.

Для защиты специальной смеси минеральных солей от повышенной влажности во время транспортировки или хранения отверстия в электроде закрыты специальной лентой. Эту ленту необходимо удалить во время монтажа.

Вес электрода: 310 кг

Высота: 250 ± 30 мм

Ширина: 250 ± 30 мм

Заполниитель околоэлектродный

Заполнитель околоэлектродный выполнен из смеси графитовой пыли со специальным видом глинистого минерала и предназначен для увеличения площади электрического контакта электрода с почвой, а также для обеспечения равномерности процесса выщелачивания.

Представляет собой мелкодисперсный порошок. Не ядовит, экологически безопасен, не имеет запаха.

Фасуется в бумажные или плетённые полипропиленовые мешки весом
по 25 или по 30 кг.

Материал имеет следующие свойства:

• ускоряет процесс выщелачивания и проникновения электролита в окружающий грунт
• собственное удельное электрическое сопротивление не снижается в засушливое лето и морозную зиму (составляет около 0,5 - 1 Ом*м)
• не растворяется в окружающем грунте

Вес заполнителя: 25/35 кг

Высота: 600 мм

Ширина: 400мм

Глубина: 150 мм

Колодец для обслуживания

Пластиковый колодец предназначен для установки над вертикальной частью электрода (глубина погружения не более 50 см). Облегчает обслуживание электрода, проведение замеров его параметров.

Крышка колодца имеет значительный запас прочности и, в частности, допускает наезд колеса легкового автомобиля.

Вес колодца: 6 кг

Длина: 305 мм

Ширина: 305 кг

Высота: 215 мм

Проводник соединительный (полоса из черной или нержавеющей стали)

Полоса 3*30 мм используется в качестве проводника для соединения заземляющих электродов между собой в общую электрическую схему.

Полоса из нержавеющей стали имеет очень высокую коррозостойкость из-за использования стали марки 03Х18Н10 (или аналогичной) и имеет срок службы не менее 50 лет.

Вес и упаковка комплекта ZZ-100-102-6МВ-ГН219

Вес полного комплекта 705 +- 35 кг.

Упакован в виде четырёх транспортных мест:

• электрод
  0,25 * 0,25 * 6 (В*Ш*Г, м) весом 310 +- 10 кг
• заполнитель в мешках
  по 0,6 * 0,4 * 0,2 (В*Ш*Г, м) весом по 30 кг
• колодец, зажим и лента в деревянном каркасе или коробке
  0,6 * 0,4 * 0,4 (В*Ш*Г, м) весом 3 +- 1 кг
• проводник соединительный в бухте или хлыстах
  0,2 * 1 * 1 (В*Ш*Г, м) весом 24 +- 1 кг
