Назначение и описание ZANDZ ZZ-200-004 Комплект молниезащиты для частного дома со сложной крышей с наличием не менее двух труб:
Готовый комплект молниезащиты ZANDZ для частного дома со сложной крышей с наличием не менее двух труб ZZ-200-004 - содержит все необходимое для организации надежной и долговечной системы внешней молниезащиты Вашего дома.
Применим для:
Объектов относящихся к 3-й категории молниезащиты согласно РД 34.21.122-87 и к обычным, согласно СО 153-34.21.122-2003.
Комплект обеспечивает надежность системы – не менее 0,9.

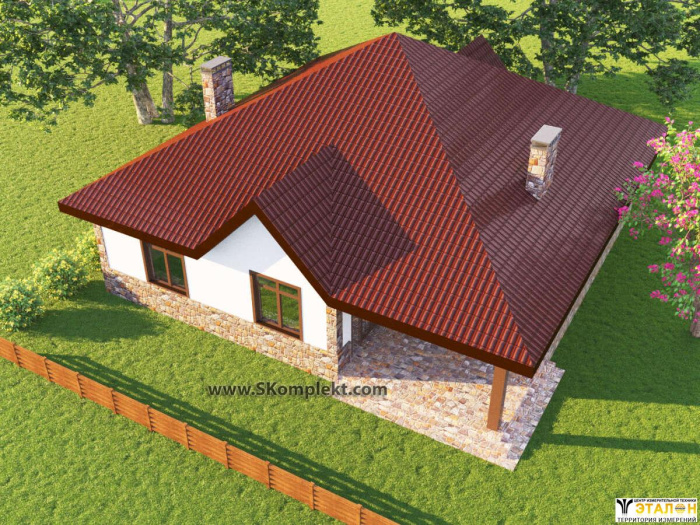

Характеристики защищаемого объекта:
- Тип крыши: сложная, вальмовая, конверт, с наличием слуховых окон, с наличием не менее двух дымоходных труб,
- Высота стен: до 9 м (3 эт.)
- Высота в коньке: 13-14 м
- Размеры дома: не более 18х18 м
- Материал кровли: разновидности битумных черепиц (гибкая черепица), металлочерепица и иной металлический профилированнйе лист, шиферные или андулиновые кровли;
Рисунок 1 - Расположение оборудования
Техническое описание системы
Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:
- Молниезащита выполнена в соответствии с СО 153-34.21.122-2003 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ" и РД 34.21.122-87 "ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ".
- Молниезащита выполнена при помощи двух молниеприемников-мачт ZZ-201-004, которые крепятся на держателях ZZ-203-002 на дымоходных трубах (расстояние между лапами до 1 м). Подключение к токоотводу производится при помощи зажима ZZ-202-001. На коньках эркеров устанавливаются коньковые молниеприемники высотой 2 м (GL-11521SS), которые крепятся при помощи держателей GL-11525.
- Токоотводы выполняются при помощи проводника - сталь омедненная диаметром 8 мм, толщина покрытия 70 мкм (GL-11149).
- Установка токоотводов осуществляется при помощи зажима GL-11747A - на кровле, GL-11703A - на вертикальных поверхностях. Шаг установки зажимов – 0,8-1,0 м.
- Для соединения проката по длине и в узлах соединения используется универсальный зажим GL-11551A.
- Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводам, при помощи зажима GL-11514 или GL-11545А.
- В качестве заземляющего устройства используются 3 вертикальных электрода длинной 3 м объединенных заземляющим проводником - полосой стальной омеднённой 30х4 мм (GL-11075). Расстояние от заземлителей до объекта не менее 1 м.
- Токоотводы подключаются к заземляющему проводнику при помощи зажимов GL-11562A.
- Подробная инструкция по монтажу включена в комплект поставки.
Важно! Ограничения по применению комплекта
|
Основные технические характеристики ZANDZ ZZ-200-004 Комплект молниезащиты для частного дома со сложной крышей с наличием не менее двух труб:
Состав комплекта
Артикул | Наименование | Количество | ||
ZZ-201-004 | ZANDZ Молниеприёмник-мачта вертикальный 4 м (нерж. сталь) | 2 шт. | ||
ZZ-203-002 | ZANDZ Крепление для молниеприёмника к дымоходу (нержавеющая сталь) | 2 шт. | ||
ZZ-202-001 | ZANDZ Зажим к молниеприёмнику для токоотводов (нержавеющая сталь) | 2 шт. | ||
GL-11521SS | Молниеприёмник GALMAR высотой 2 метра для установки в резьбовых держателях (М16; нержавеющая сталь) | 2 шт. | ||
GL-11525 | Коньковый держатель GALMAR для молниеприёмника (резьба М16; подключение токоотвода d10 мм; бронза) | 2 шт. | ||
GL-11149-50 | GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 50 метров) | 3 шт. | ||
GL-11551A | GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) | 15 шт. | ||
GL-11747A | GALMAR Зажим на крышу, покрытую металлическим профилем/профнастилом, для токоотвода (крашенная оцинкованная сталь) | 120 шт. | ||
GL-11703A | GALMAR Зажим к фасаду для токоотвода с возвышением 15 мм (крашенная оцинкованная сталь) | 30 шт. | ||
GL-11545A | GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь) | 5 шт. | ||
GL-11514 | GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженая медь) | 5 шт. | ||
GL-11562A | GALMAR Зажим контрольный для соединения токоотводов "проволока + полоса" (крашенная оцинкованная сталь) | 2 шт. | ||
ZZ-001-065 | ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) | 6 шт. | ||
ZZ-002-061 | ZANDZ Муфта соединительная резьбовая | 4 шт. | ||
ZZ-003-061 | ZANDZ Наконечник стартовый | 3 шт. | ||
ZZ-004-060 | ZANDZ Головка направляющая для насадки на отбойный молоток | 2 шт. | ||
ZZ-006-000 | ZANDZ Смазка токопроводящая | 1 шт. | ||
ZZ-008-000 | ZANDZ Насадка на отбойный молоток (SDS max) | 1 шт. | ||
ZZ-005-064 | ZANDZ Зажим для подключения проводника (до 40 мм) | 4 шт. | ||
ZZ-007-030 | ZANDZ Лента гидроизоляционная | 1 шт. | ||
GL-11075-20 | GALMAR Полоса омедненная стальная (30*4 мм; бухта 20 метров) | 1 шт. | ||
ZZ-500-110 | ZANDZ Проводник заземляющий (10м; S25; одножильный; с наконечником под болт D8) | 1 шт. | ||
