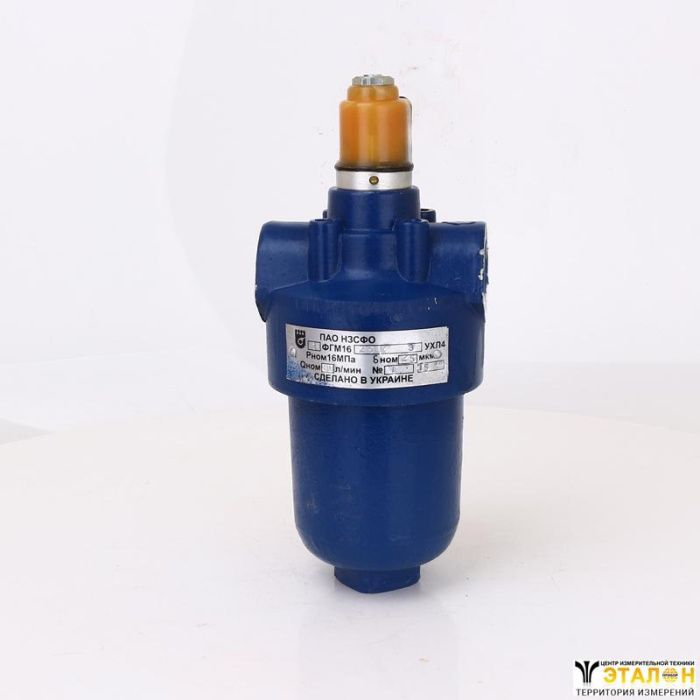

Фильтры напорные 2ФГМ используются в гидроприводах деревообрабатывающих, металлрежущих и других станков, кузнечно-прессовом оборудовании, литейных машинах, строительно-дорожных, сельскохозяйственных машинах для очистки от механических примесей минеральных масел и негорючих жидкостей типа промгидрол кинематической вязкостью до 200 мм2/с при температуре от 1 до 80 °С.
Рабочая жидкость через входное отверстие в головке фильтра 2ФГМ поступает в полость стакана, проходит через фильтроэлемент, очищается и через выходное отверстие поступает в систему. При перепаде давлений (0,3-0,03) МПа на фильтроэлементе, возникшем в результате его загрязненности, срабатывает индикатор загрязненности, сигнализирующий о необходимости замены фильтроэлемента. Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5-0,1) МПа, что ведет к открытию предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.
Обозначение фильтра | 2ФГМ32-05М(К) | 2ФГМ32-10М(К) | 2ФГМ32-25М(К) | 2ФГМ32-40М(К) |
* Обозначение фильтроэлемента | 2ФГМ-05 С2ФГМ-05 | 2ФГМ-10 С2ФГМ-10 | 2ФГМ-25 С2ФГМ-25 | 2ФГМ-40 С2ФГМ-40 |
**Номинальное давление, МПа | 32 | 32 | 32 | 32 |
Тонкость фильтрации, мкм | 5 | 10 | 25 | 40 |
**Номинальный расход, л/мин | 25 | 80 | 80 | 100 |
Условный проход, мм | 20 | 20 | 20 | 20 |
**Номинальный перепад давлений, МПа, не более | 0,16 | 0,16 | 0,16 | 0,16 |
**Перепад давлений, МПа, при котором срабатывает: –индикатор загрязнённости –предохранительный клапан | 0,3±0,03 0,5±0,1 | 0,3±0,03 0,5±0,1 | 0,3±0,03 0,5±0,1 | 0,3±0,03 0,5±0,1 |
Размеры, мм: D, не более D1, не более H, не более H1, не менее H2, не более h±1 Amax S–1 C±0,2 d–7H d1: вариант 1, метрическая ГОСТ24705-81; вариант 2, коническая ГОСТ6111-52 d2+0,4(для варианта 1) h1–0,4(для варианта 1) |
108 85 360 400 270 65 100 36 40 М8
М27×2–7Н К3/4′′ 33 2,5 |
108 85 360 400 270 65 100 36 40 М8
М27×2–7Н К3/4′′ 33 2,5 | 108 85 360 400 270 65 100 36 40 М8
М27×2–7Н К3/4′′ 33 2,5 | 108 85 360 400 270 65 100 36 40 М8
М27×2–7Н К3/4′′ 33 2,5 |
Масса, кг | 7,0 | 7,0 | 7,0 | 7,0 |
Примечания:
Типоразмер | Номин. давление Мпа | Номин. тонкость фильтр. МКМ | Номин. расход л/мин | Номин. перепад при номинальном расходе Мпа |
2ФГМ32-10к(м) | 32 | 10 | 80 | 0,16 |
2ФГМ32-25к(м) | 32 | 25 | 80 | 0,16 |
Типоразмер | Условный проход мм | Допустим. перепад давления на фильтроэлемент Мпа | Габаритные размеры, мм | Масса кг |
2ФГМ32-10к(м) | 20 | 0,5 | 100x108x360 | 6,5 |
2ФГМ32-25к(м) | 20 | 0,5 | 100x108x360 | 6,5 |

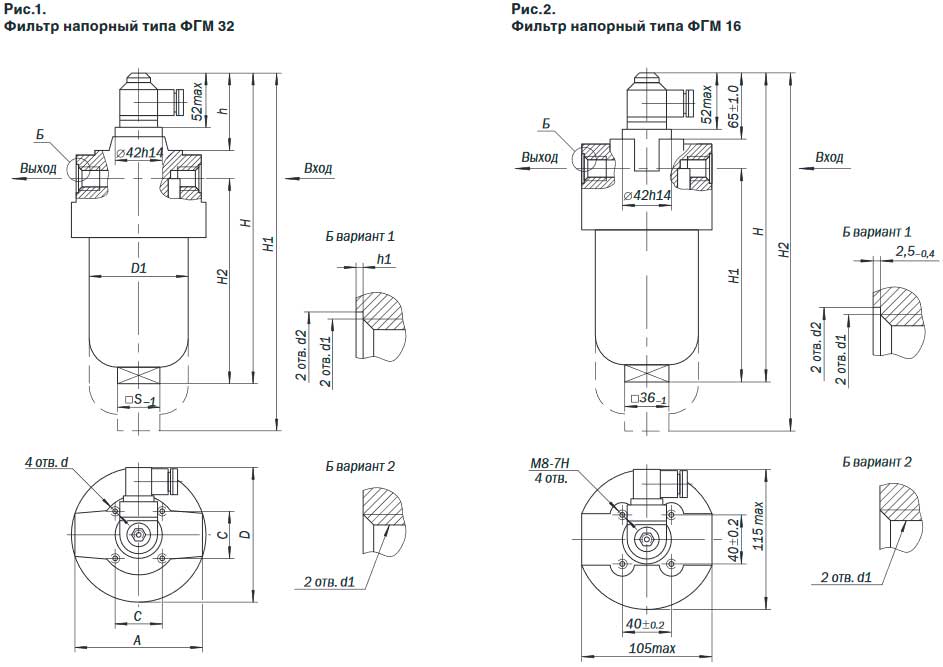

Рис.1. Габаритные размеры фильтров напорных 2ФГМ-32 и 2ФГМ-16
